Originales Werkzeugkastenschloss, wie sah das aus?

Auch wenn es bei solchen Teilen (ohne Zerstörung) immer recht schwierig ist zu bestimmen, aber ich gehe davon aus, dass die Teile aus einer Art Zink-Spritz-, bzw. Druckguss hergestellt sind.

Von der Sache her wäre es machbar, so ein Schloß unter zuhilfenahme eines SR-Speichenschlosses mit überschaubarem Werkzeugeinsatz nachzubauen. Der Aufwand steht dann natürlich in keinem Verhältnis zum Nutzen...

So Leute, hab mein Schloss eingebaut und ein Schließblech gebaut.
Das werde ich noch ändern, weil das noch nicht so der Bringer ist.

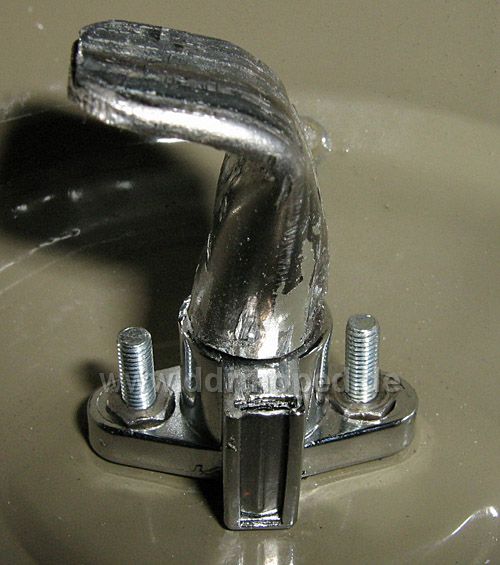

Ich hab einfach ein 12mm Rohr mit 10mm Innendurchmesser genommen und auf das Schloss aufgesetzt.Gesichert ist das Ding mit Körnerschlägen.Das hält zwar, aber ich werde das nochmal verbessern.Leider musste ich das Schloss anschrauben.Nieten ging nicht, weil die Alunieten dafür ungeeignet sind.



Angefügtes Bild

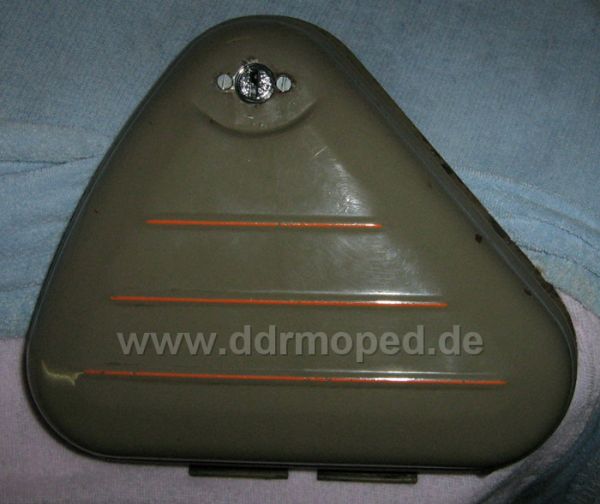

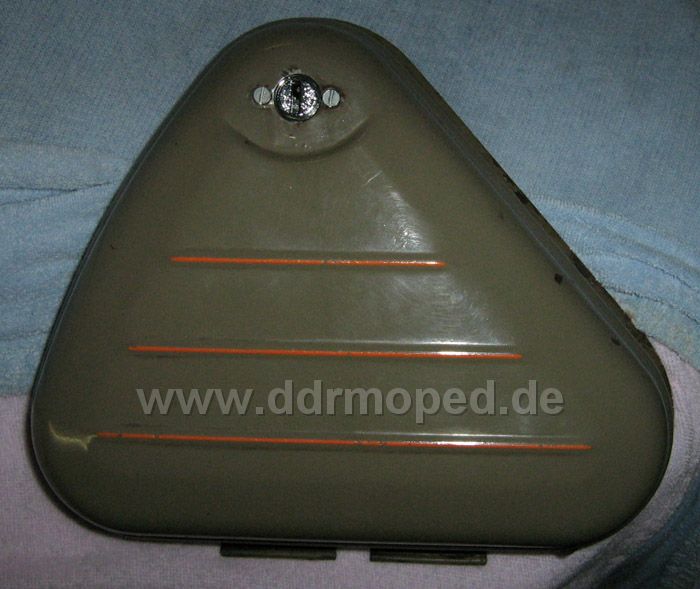

Von außen sieht se wie auf dem Bild aus.Am Deckel selbst muss nichts geändert werden!
Sobald ich die Konstruktion verbessert hab, gibts eine Zeichnung.

Vorsicht!Wenn Ihr das alte Schließblech von den Schloss entfernt, passt auf dass das Schloss nicht aueinanderfällt wenn der Schlüssel steckt.Das originale Schließblech zu dem Schloss hält es zusammen.Das neue dann auch.Wenn es fest ist kann nichts mehr passieren.
Zeichnung folgt.
Abkürzungsvorschlag für Werkzeugkastenschloss: Wekaschlo

mfg Toni

Angefügtes Bild

ich finde wir sollten es WZKSCHL nennen und den Deckel WKSD(Werkzeugkastenseitendeckel)

Moin,

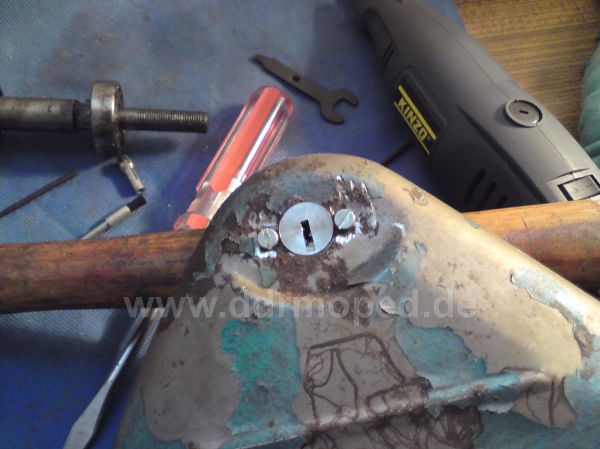

entgegen der Unkenrufe von Tim habe ich es heute probiert das Briefkasten / Werkzeugkastenschloss bei mir ein einen Deckel einzubauen.

Tim meinte die Teile wäre nicht genau gebohrt, zu groß und unmöglich im original Deckel einzusetzen.

Falsch!

Es paßte sofort, die Löcher sich korrekt und ich musste nichts nacharbeiten!

Seht selbst

Enno

Angefügtes Bild

Tim,

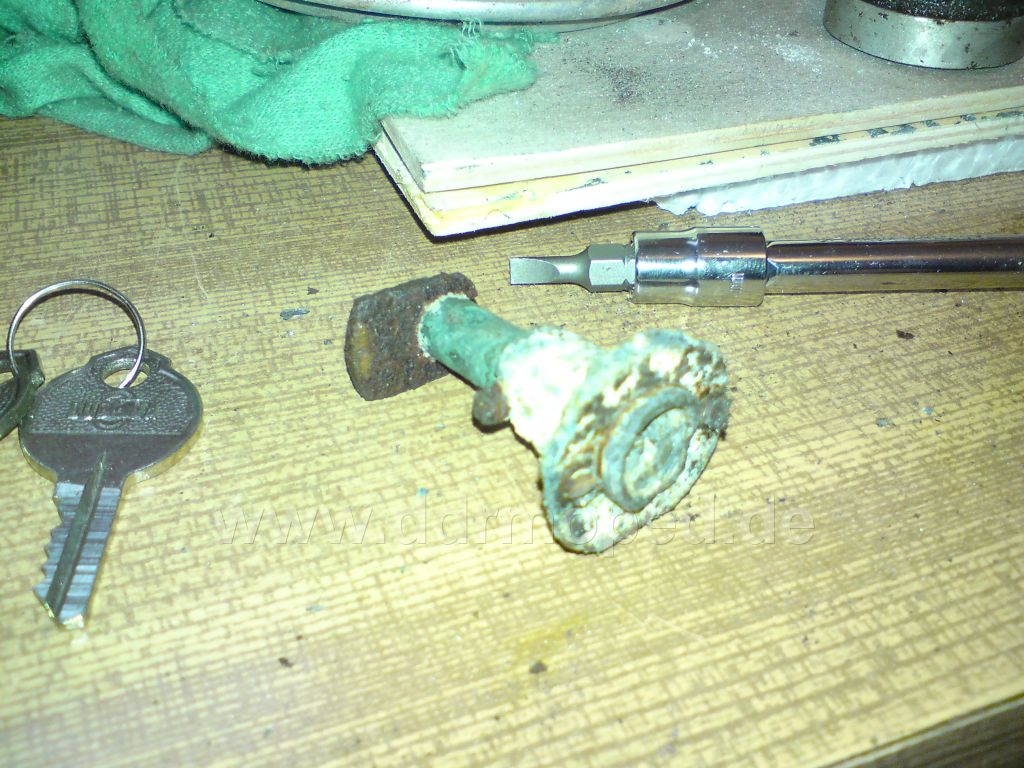

für nen Obulus kann ich dir ein Schloss schenken - Marktwert bei Ebay gut 130 Euro!!!

Ich werde nur vorher mal einen Blick ins Innere werfen wenn du es zuläßt.

(das Teil ist Kernschrott!!)

Angefügtes Bild

Hast ne PM.

Der Tim

Weiß jemand, wie der Schlitz für den Schlüssel hergestellt wurde? Ich grübele jetzt schon ein paar Wochen, aber mir will da nichts so richtig einfallen. Fräsen geht ja nicht.

Der Tim

Angefügtes Bild

Was sich dann "Geräumt" nennen würde .

Ich stimme S-U da zu , auf unserer Firma machen wir auf die Art "Viereckige" Löcher in Lüsterklemmen .
Hier in der Nähe ist die Firma Burg-Wächter , die fertigen Schlösser auch so mit denselben Maschinen wie wir .

Der Bastler wird sowas feilen.

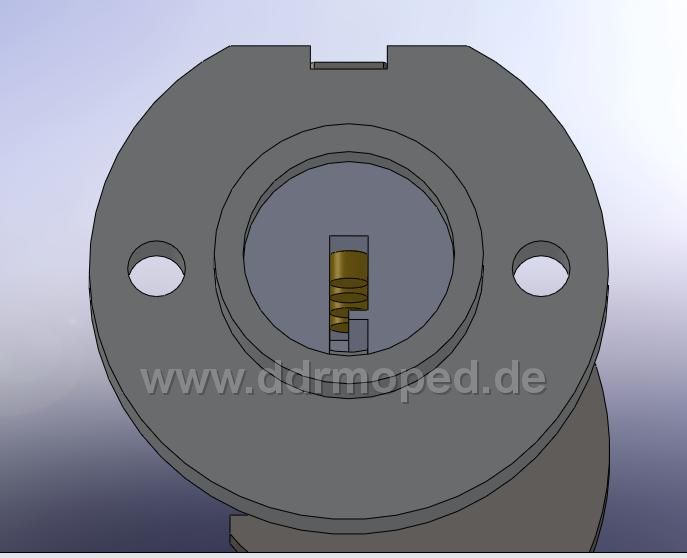

Tim, ist das Foto von Dir eine CAD 3D Darstellung?Hast Du das in 3D "nachgebaut"?
Mit welchem Programm und wozu eigentlich?

mfg Toni

NX4/5?

Sieht ein bisschen wie SolidWorks aus.

Könntest du da mal ne Zeichnung machen wo man genau den Abstand des Schließbleches von der Kante Werkzeugkasten hat und die Größe des Schließbleches?
Muss nämlich noch mein Kreidlerschloß umbauen und da sind die Maße Gold wert.

Ist Solid Works, gut erkannt. Die Maße bekommst du.

Der Tim

So, hier hast du sie, ich habe es als pdf gemacht, dass es auch andere lesen können.

Der Tim

angehängte Datei ( Anzahl der Downloads: 556 )
 Schlie_blech.PDF
