Originales Werkzeugkastenschloss, wie sah das aus?

Du brauchst einen schmalen Schraubendreher mit sehr scharfer Klinge.
Mit dem drehst Du einfach die kleine Schraube raus, die sich beim Schließen bewegt, also quasi der Schließnippel...oder wie das heist.

Du kommst am besten von links unterm Gepäckträger dran.Vorher mit etwas WD40 oder sonstigem Rostlöser besprühen.

mfg Toni

aH alles klar

schönen dank nochmal Gemeinde!

Gruß Crispin

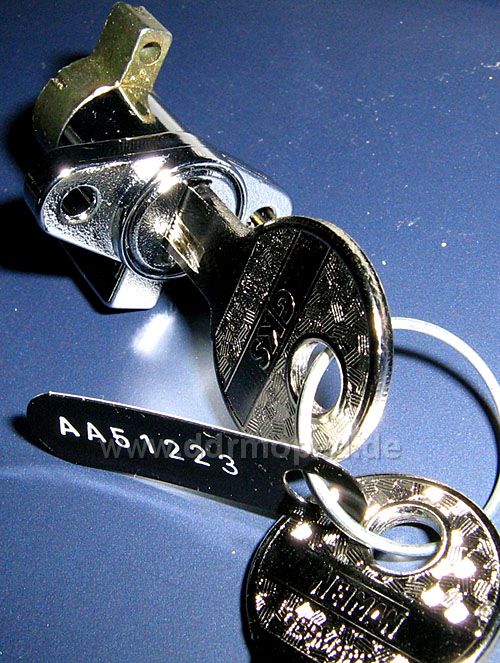

So, heute bekam ich endlich das passene Schloss für meinen Deckel.
Es ist, wie ich glaube klar, dass auch dieses nicht ohne Anpassungen zu gebrauchen ist.
Der Lochabstand der beiden Löcher passt nicht ganz zu denen des Deckels.
Man kann die aber einfach etwas vergrößern-es fehlt nicht viel bis es passt.
Der Schließhaken...ist glaub ich auch klar, dass man den basteln muss.
Das allerbeste ist, dass der Bund genau durch das Loch im Deckel passt.

Also.Man muss nix am Deckel selbst verändern um das Schloss einzubauen.
Ein bisschen Basteln gehört aber ohnehin zum Essifahrn dazu.

mfg Toni

Angefügtes Bild

Ich kann dieses Schloss nur empfehlen. Ich habe es selber schon länger und ich finde das es das beste Schloss ist was man in den Werkzeugkastendeckel einbauen kann.

@cloyd
kannst die bitte ein bild vom angepasten schloss reinstellen, wenn es fertig ist?

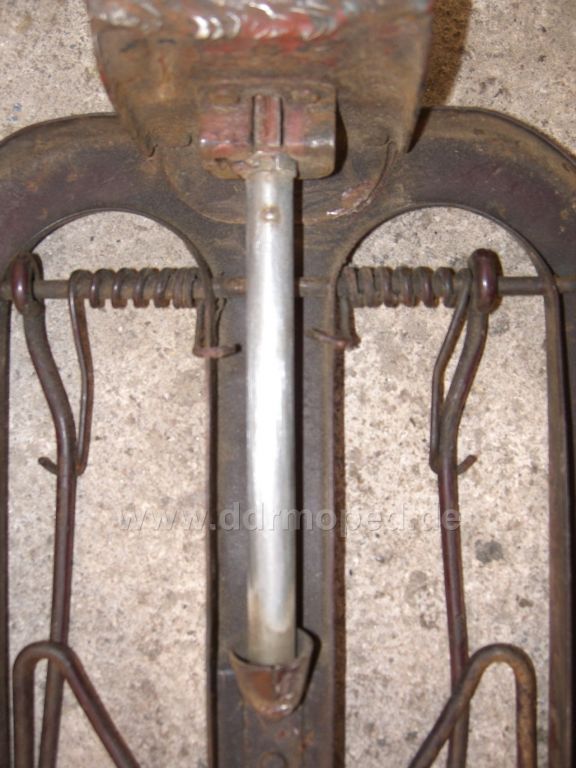

irgendwie ist bei mir keíne schraube am Speichenschloss


wo ist die bei mir kann mir das nochmal anhand des Fotos jemand zeigen?

Angefügtes Bild

Foto vom eingebautem und fertigen Schloss stell ich natürlich hier rein.

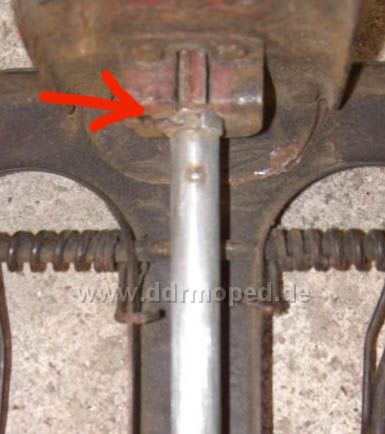

Da wo der Pfeil ist sollte eine kleine Schraube sein.
Falls nicht, hilft nur noch:Schloss kaputtmachen.

mfg Toni

Angefügtes Bild

Hallo leute,ich habe das oben abgebildete Schloss selbst zwei mal verbaut und bin eigentlich ganz zufrieden,es passt ganz gut und reicht auch aus.Ich habe einen Blechwinkel bauen müssen,der hinten mit einer bohrung in den U-winkel am blech verbaut wird.Ich musste mir das mühselig erarbeiten,da es ja keine Bauanleitung gibt,und der Deckel ist ja leider net durchsichtig,also waren anpassungen nötig,jetzt hab ichs raus und stell euch mal morgen ein bild davon rein,wie dieser Blechwinkel aussieht innen am blech.Mit etwas Geschick kriegt den eigentlcih jeder hin,den ich habe versucht,in so einfach aber funktionell zu gestalten,denn er hatt ja nur die funktion,das der Schliessriegel vom Schloss oben darin eingreift und den Deckel sicher hält.
enrico

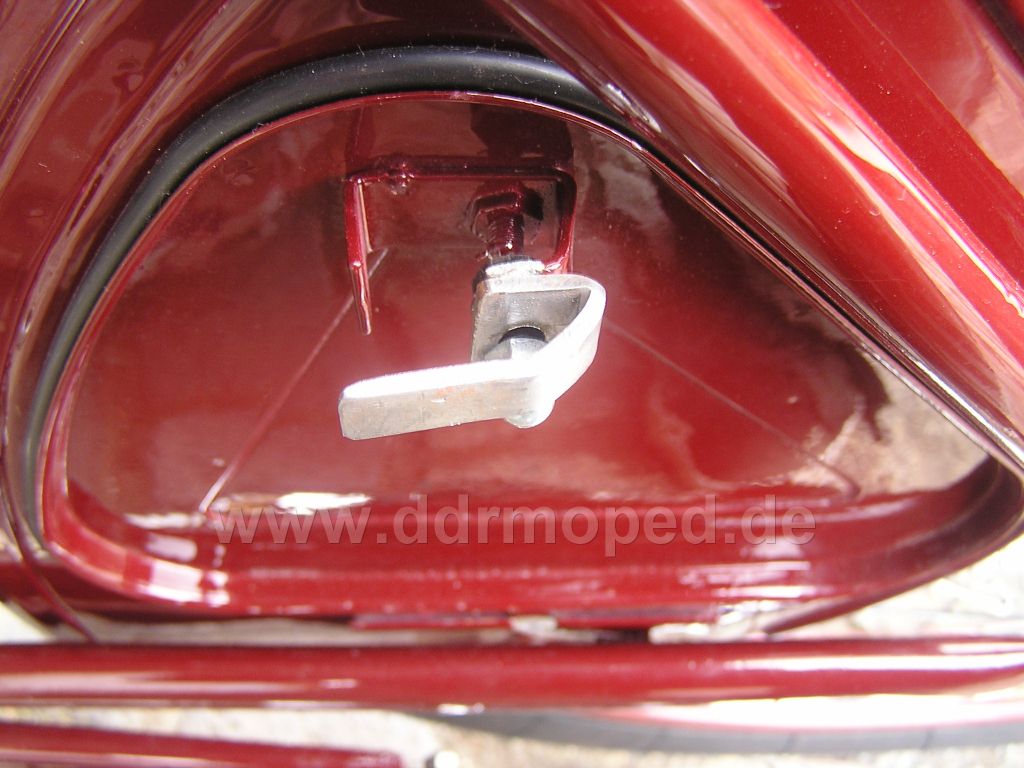

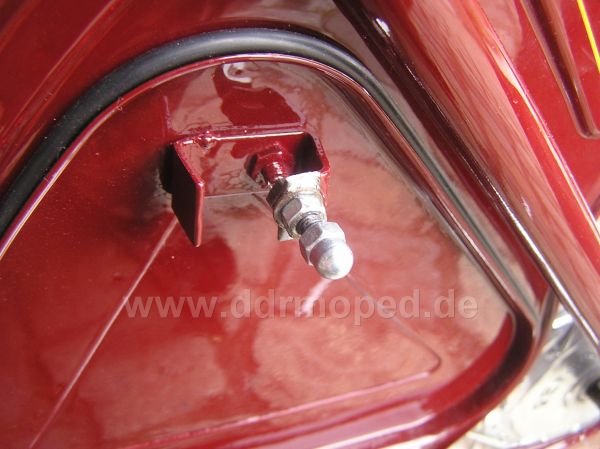

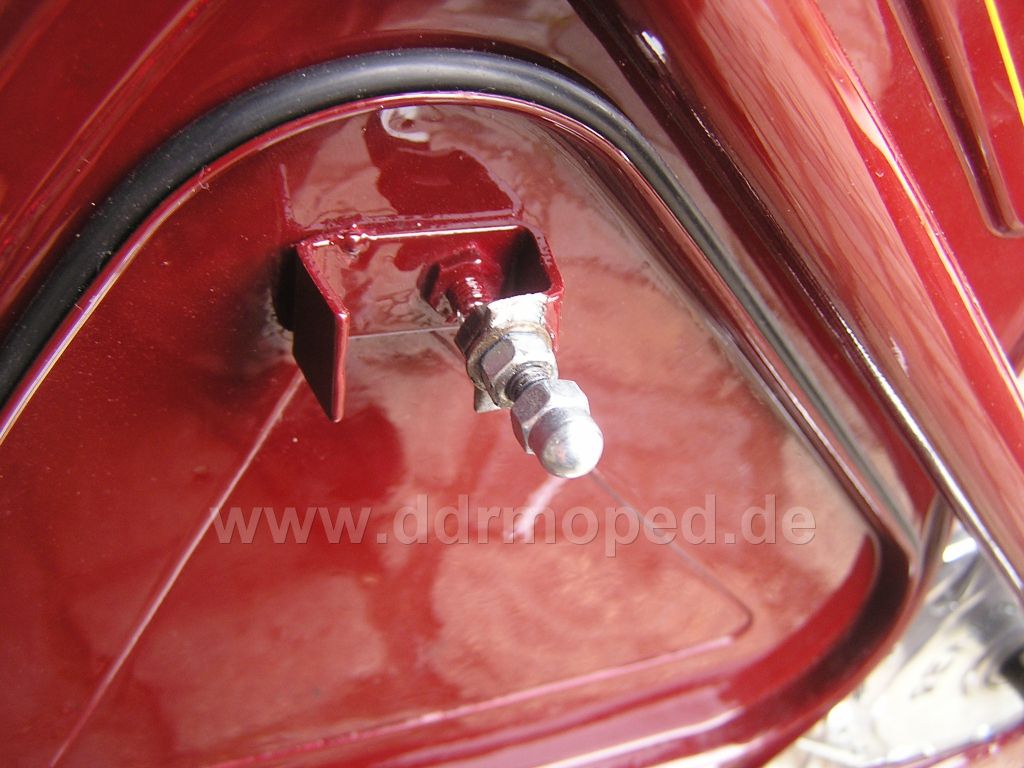

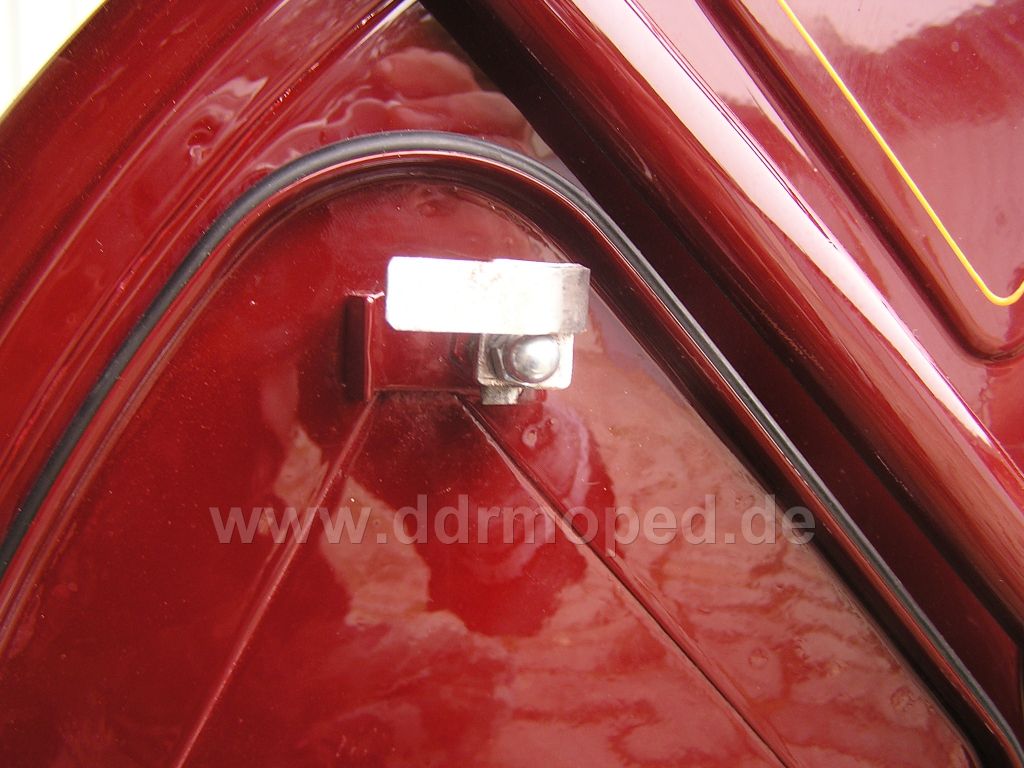

So,wie versprochen die bilder vom angebauten und abgenommenen winkel,damit man mal grob eine vorstellung hatt,wie das Teil für das schloss sein muss.im U-blechwinkel ist halt nur eine loch 5,2 zu bohren,dann eine sechskantschraube M5 oder ein ca.25mm gewindestab M5 von hinten ducrhzuführen,unterlegschweibe vorn drauf,mutter(sehr fest anziehn)winkel und ne Hut oder normal mutter darauf,mann kann duch das langloch des winkels ihn nach oben und unten variieren,und durch scheiben nach vorn und hinten.Ich habe den Winkel auf der linken Seite angeschrägt,damit der Schlossriegel schön eingreift und dann den Deckel sozusagen ranzieht.Der winkel ist aus 2mm blech,dünner würde er sich verbiegen.Ich habe zusätzlich schraubensicherungslack verwendet,um alles verdrehsicher zu machen! Enrico

Angefügtes Bild

bild 2

Angefügtes Bild

bild 3

Angefügtes Bild

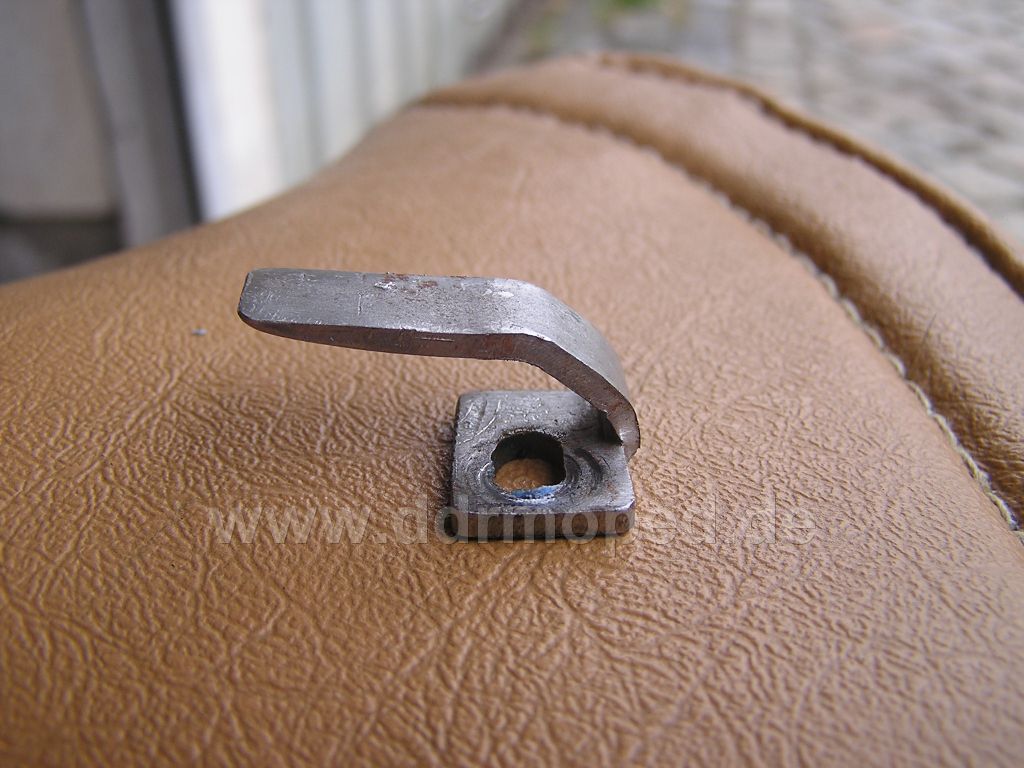

und der winkel

Angefügtes Bild

Interessante Lösung.
Eigentlich hatte ich erwartet, dass am Schloss etwas dran ist.So gehts auch.

Mal sehen, was ich da so konstruiere.

mfg Toni

danke für die schönen bilder und erklärungen, da werde ich vlt. was übernehmen können

Hallo, habe mal ne Frage, aus was ist das originale Werkzeugkastenschloss gefertigt? Ist das Messingguss oder Zinkguss?

Der Tim
