Aufbau meiner Schwalbe

[mr marth]

joar also 12 war drin...
und der vorbesitzer meinte es lief...^^
und nachm schaltplan zu urteilen stimmt das ja mit der 12v spule:) morgen mal testen!

[mr marth]

hmmm...
woran könnte es liegen das ich kein zündfuken habe? =/
also ich hab ne kr51/2 E ...iwie bin ich vollstens überfragt

[Simsondriver91]

häng NUR das zündkabel
an den verteiler ( UNTEN RAN !! ) dort wo die abzweigungen zur Zündspule mit rüberlaufen..., der andere Pol der Zündspule ist die Masse, die Hängst du an den Rahmen oder Motor, Rahmen klapp meistens mehr, die anderen Kabel der Zündung solten möglichst NICHT zusammenkommen.

[mr marth]

haste mal iwie n bild dazu?^^
sry wenn ich zu doof bin

[mr marth]

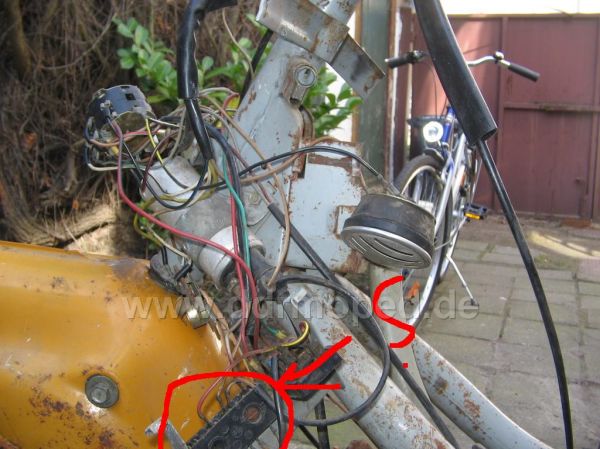

pder meinste das "ding"?^^

Angefügtes Bild

[Ludwig]

Dieses zylindrische lange teil da aus alu außen, das ist die zündspule, da gehen 2 braune kabel dran, das eine geht ans zündschloss und das andere geht an den Rahmen...
an die seite die ans zündschloss geht tüdelste das braun-weiße kabel welches von der grundplatte kommt dran... Dann dürftest du deinen funken haben, wenn du noch ein Zündkabel in den ausgang der Zündspule reinsteckst dann funktionierts bestimmt

Mfg Royal

[Auxburger]

Normal hat das braun-weiße (vom Leitungsverbinder kommend) am Ende einen Flachstecker (Zündlichtschalter Klemme 2) und ein Stück weiter unten noch ein Auge. Das muss an Zündspule 1.

Auf deinem Bild scheint das vorhanden. (Das, das da so elegant im Dreiviertelkreis aus dem Verbinder schwingt, in schwarzer Schutzhülle.)

Ein braunes (Masse) muss von Zündspule 15 zum Massepunkt rechts (in Fahrtrichtung) von der Ladeanlage am Lenkerkopf.

Und natürlich das Hochspannungskabel zur Zündkerze auch anschließen ... es soll ja vorkommen, dass man vor lauter Kabelsalat das offensichtlichste vergisst

[boerdy61]

Vorausgesetzt, du hast die Kabel entsprechend der Anleitungen von Auxburger und Ludwig angeschlossen (sorry Simsondriver, deinen Ausführungen konnte ich nicht so richtig folgen ) überprüfe bitte, ob das Zündkabel in der Zündspule auch Kontakt hat. Im Ausgang der Zündspule befindet sich ein spitzes Teil, ähnlich einer Holzschraube, auf die das Zündkabel "geschraubt" wird. Günstig ist es, das Zündkabel dort, wo die Kupferadern liegen, mit einem Nagel o. ä. etwas zu erweitern. Dann lässt es sich besser draufschrauben.

Wenn du nun das Zündkabel an das Motorgehäuse hältst und den Kickstarter betätigst bzw. das Polrad drehst, müsste ein Funke kommen.

Thorsten

[lambiman]

Dann musst du aber auch sagen das er das Polrad sehr schnell drehen muss

Nee Kabel ans Motorgehäuse halten Zündung anmachen und Kicken wenn alles korrekt verkabelt war solltes jetzt Funken

wenn nicht fängt man an die fehler zu suchen

zuerst würde ich das Braun/Weiße Kabel vom zündschalter ziehen nun das selbe von oben nochmal probieren>Kein Funke kabel wieder anschliessen

Dann schauen wir ob alle Kabel an der zündspule korrekt angeschlossen sind und nich korrodiert oder ähnliches sind

Gehts nun immer noch nicht müss mer nach der Zündung schauen nur bin ich mir grad nicht so sicher ob du dir das zutraust

Gruss
Dirk

[Simsondriver91]

Solang ich meine Verkabelung kapier, ist doch alles im Lot^^

[mr marth]

bekomm we schon alles hin
probiers morgen gleich mal aus!
heute steht erstmal noch mudderns geburtstag an...^^
naja wolln we mal hoffen das es keine probleme mit der zündung gibt

[mr marth]

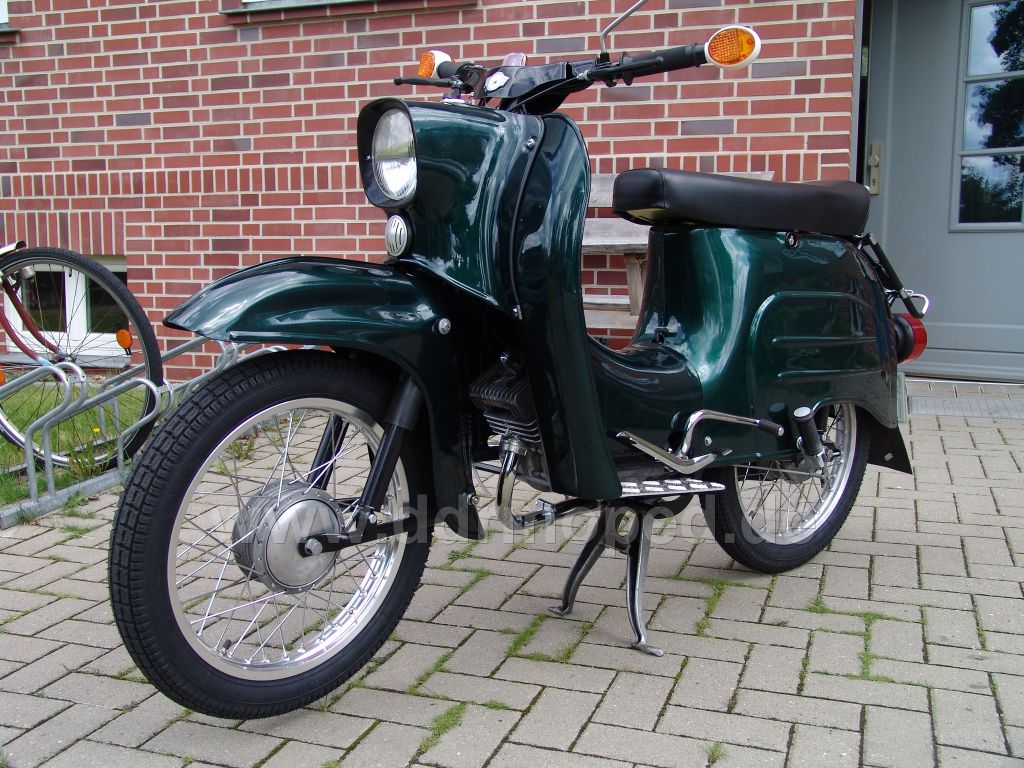

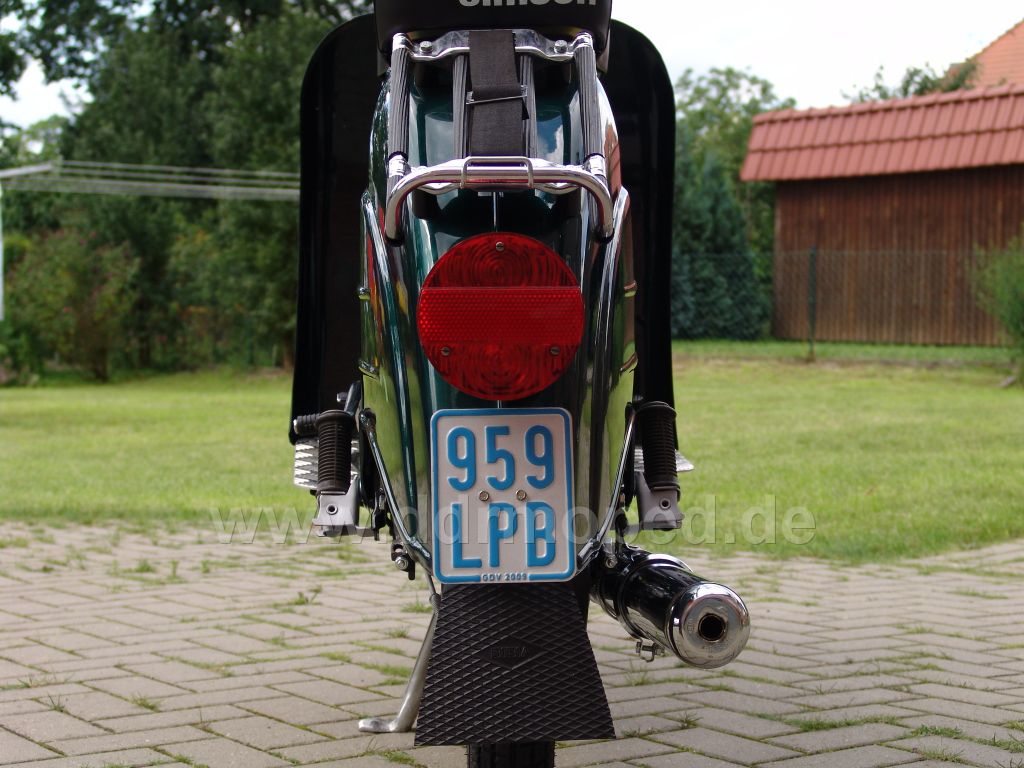

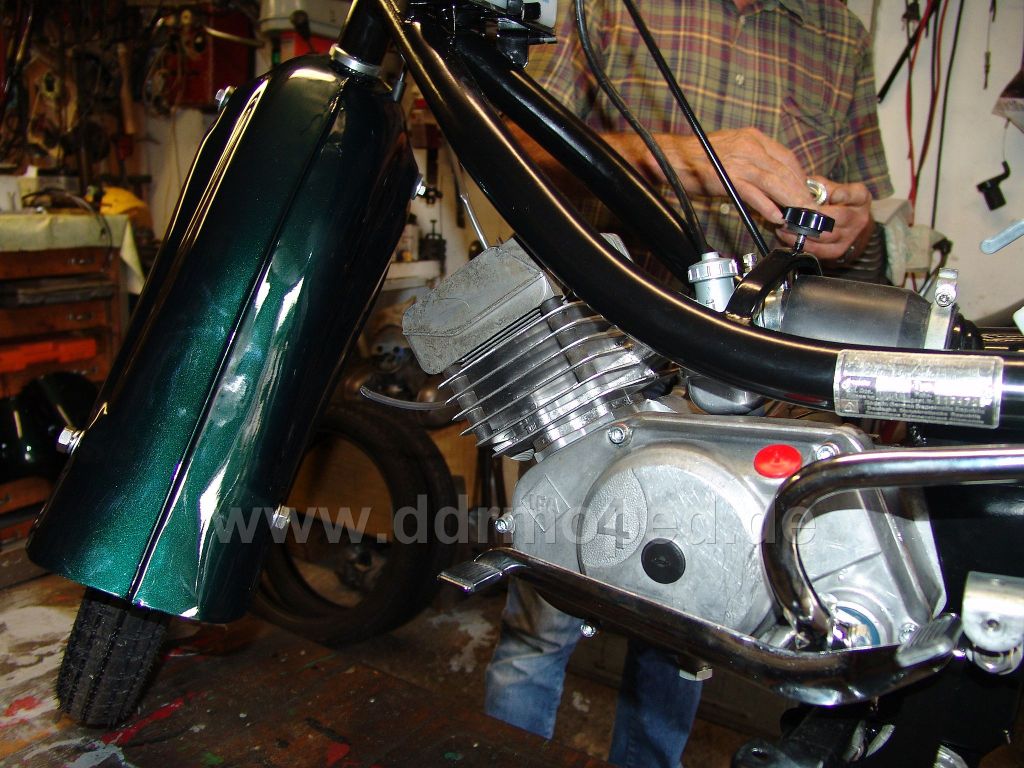

soo ich weiß es ist ewig her und so...aber ichwollte euch nur bescheid geben das das projekt schwalbe vollbracht ist natürlich, wie auch shcon des öfteren drauf hingewiesen wurde, sollte eine schwalbe hier in dem forum möglichst original sein, jedoch bin ich ein wenig davon abgekommen =/ ich weiß , schande über mich...^^ dennoch hab ich mir sehr viel mühe gegeben um sie liebevoll wiede rin gang zu kriegen. Sie läuft einwandfrei und alles hehe..bin richtig stolz naja ich wollte nur mal nett sein und euch bescheid geben das sie jetzt fertig ist...n paar bilder gibts auch noch dazu, damit ihr ne vorstellung habt.

und ja der schwalbe schriftzug kommt auch noch

Angefügtes Bild

[mr marth]

Angefügtes Bild

[mr marth]

Angefügtes Bild

[Raphael]

Mir auch , die Farbe steht ihr gut !

Viel Spass beim Fahren ,

Gruss,
Raphael
