Was macht ihr gerade ?, Werkstattbericht !

Bin gerade dabei eine Trennvorrichtung/ kurbelwellenausdrückvorrichtung für die Motoren: SR2, Kr51 uns S51 zu Konstruieren

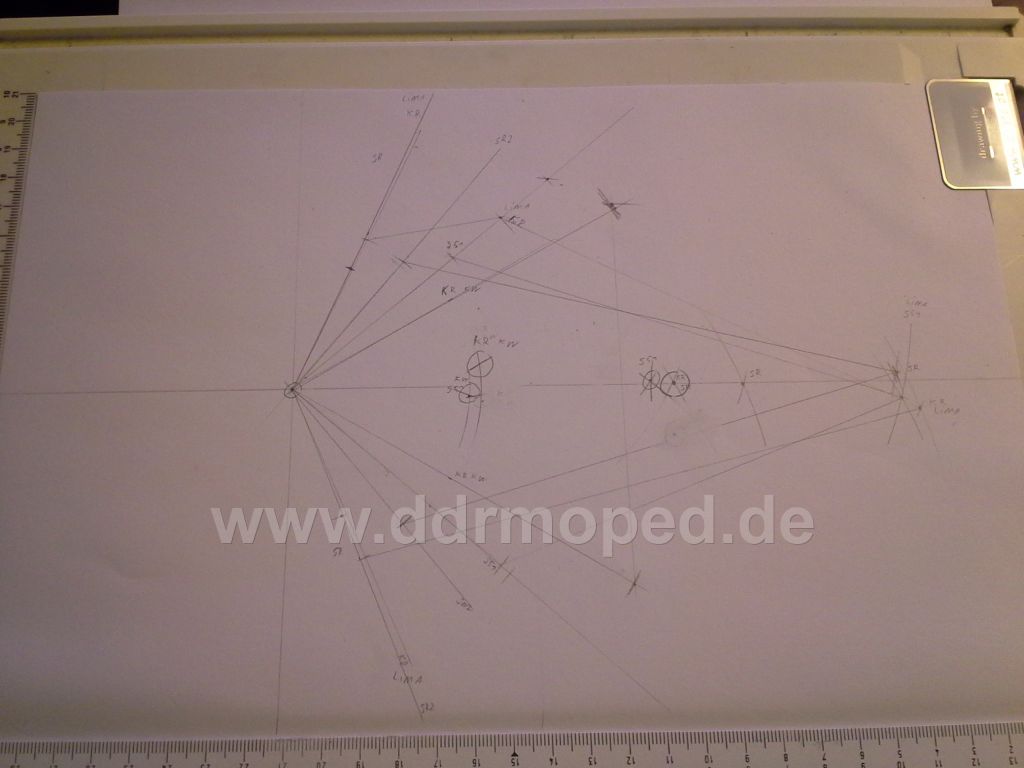

Hab erstmal die einzelnen Zeichnungen mittig übereinander gelegt.
Passt fast. Ich muss nur noch die für die Simmi zurecht drehen dann passts.
Die Zeichnung beinhaltet nur die Positionen für die Löcher/ Gewinde (Eingekreißt).


Angefügtes Bild

Wieso machst du es dir denn so schwer? Es gibt doch eine fertige Konstruktionszeichnung vom
Werk, anhand dieser man die Trennvorrichtung bauen kann.

Bei Bedarf kann ich dir die Zeichnung gerne zuschicken.

Grüße Jörg

Davon hätte ich auch gerne eine !

Remo

Die Zeichnungen die man so im netz findet sind mir zu ungenau. Hab mir damit mal eine kw-ausdrückvorrichtung gebaut. Hat nicht so richtig gepasst. Deshalb hab ich mir die maße direckt von den Motoren genommen. So kamn man sich einen bezugspunkt aussuchen was viel genauer ist.weil man sonst ein elendes gerechne hat. Man muss ja bei jedem punkt nach den kantenmaßen gehen. So kann man alles mit dem zirkel machen wenn man pro Werkzeug man mindestens zwei bezugspunkte gesetzt hat. Ich hab natürlich drei gesetzt dasmit man das ganz einfach ncachkontrollieren kann.
Ich hab an der zeichnung noch ein wenig im nachgang verändert...
Übrigens, so kann man auf fast jedem Werkstück die maße übertragen. Weil nach den zeichnungen im netz, brauchst du mindestens zwei zueinanderstehende rechtwinklige kanten. Ssonst wird es für die Tonne. ..

Ich lese das so, daß @Schwalbe_Rider eine Trennvorrichtung erschaffen will, die für alle verwendeten Motorenbaureihen passend sein soll, universell sozusagen.

mfg Gert

So soll es sein
Wenn das dan alles soweit Passt, wollte ich ewt. noch mal eine Bohrschablone bauen für eine Kleinserie...
Es könnte dadurch Interasannt werden, da man vom SR2 (Ich weiß jetzt nicht in wieweit Das mit den ganzen Vögeln und SR1 passt) kaum soetwas in der Bucht findet...

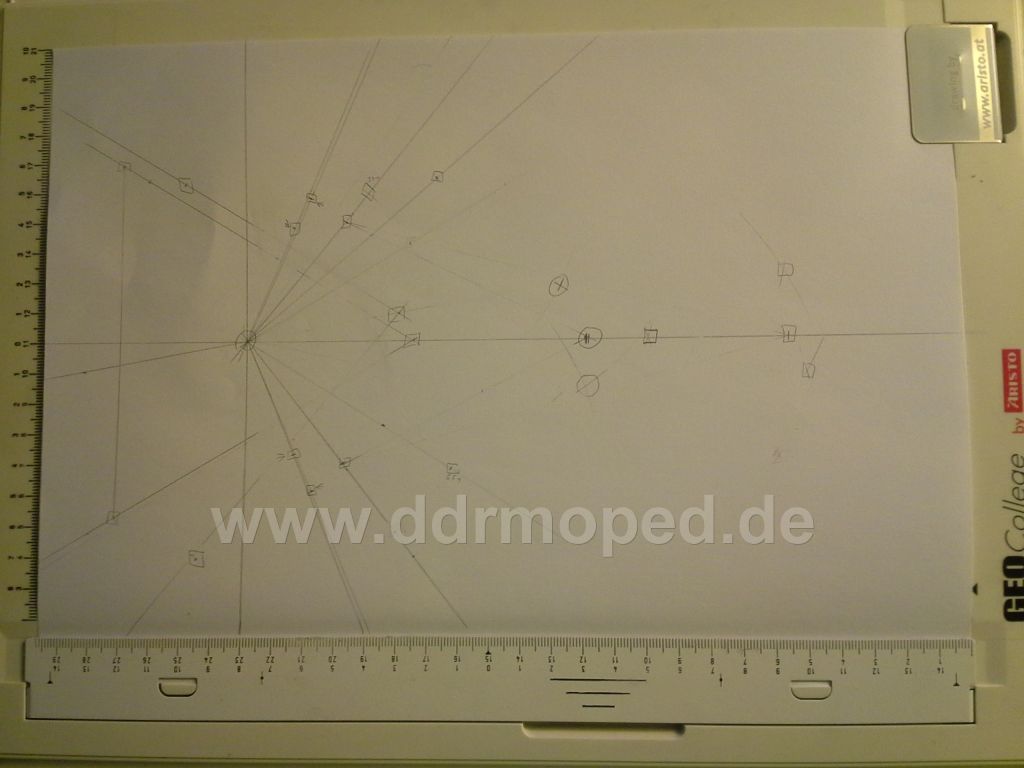

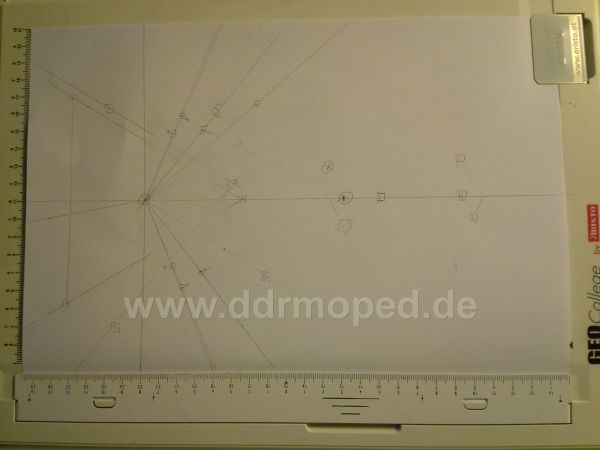

So, Es sollte soweit sein wie ich Es wollte
Da stehen keine Maße drauf weil ich das stück Papier erstmal auf ein Blech klebe und mit de Körner direkt einhämmern werde. Wenn das Blech dann passt, geht es dann auf ein schönes Stück Edelstahl was es gestern auf dem Schrottplatz gab

Angefügtes Bild

Sieht nett aus. Bin gerade auch am Zeichnen.

Ich befasse mich nämlich gerade mit trigonometrischen Funktionen und deren Ampituden,Perioden,Phasenverschiebungen in x- & y- Richtung.

Da freut man(n) sich.

Und für was malste Das?

Schreibe am Montag meine erste Semesterklausur in Linearer Algebra.

Da kommt sowas dran.

Frag mich nicht nach Sinn und Zweck. Mathe ist nicht sooo mein Fach.

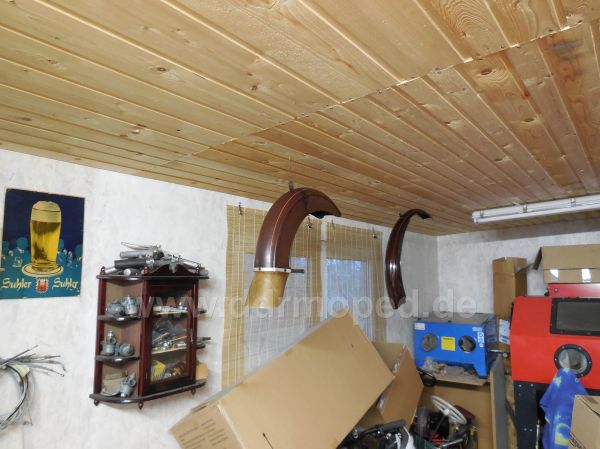

Heute unter anderem zwei Schutzbleche aufgearbeitet.

Angefügtes Bild

Ich kann mir nicht vorstellen, dass das funktioniert, aber ich lasse mich überraschen.

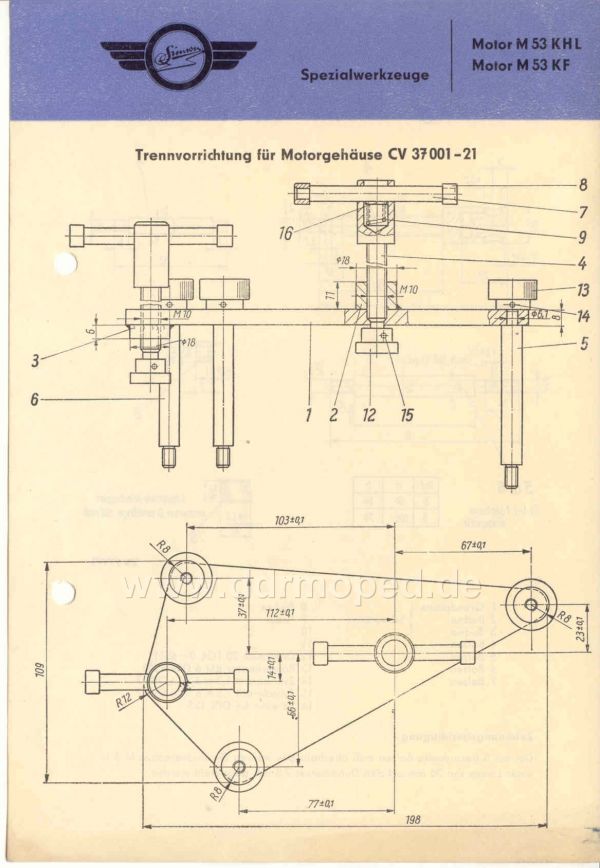

Für die alten Motoren kann man sich jedenfalls anhand dieser Zeichnung eine Trennvorrichtung bauen.

Angefügtes Bild

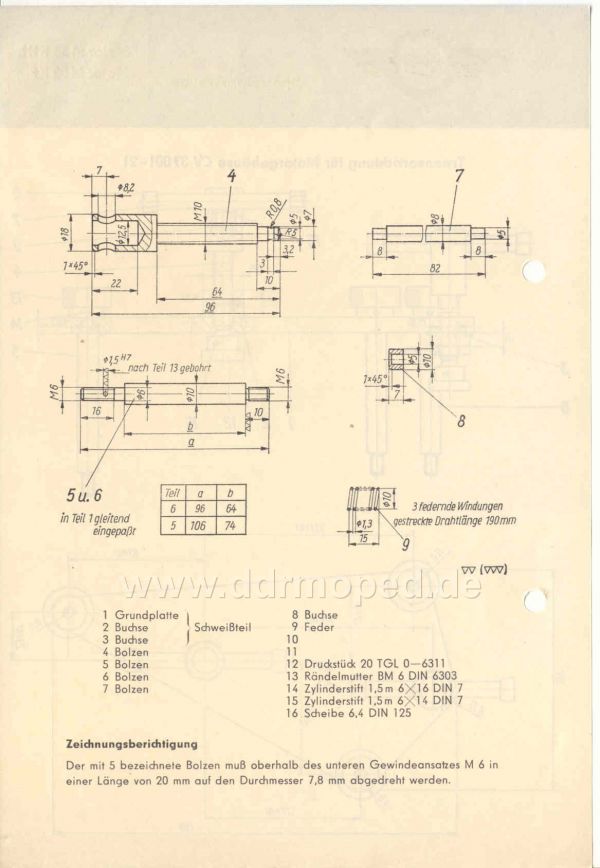

Und noch die Rückseite.



Angefügtes Bild

Geht ebend ein wenig beschissen, da die Maße keinen Bezugspunkt haben
Somit kann man die angegebene Tolerans nicht soo gut einhalten wenn man Alles von Hand anreißt.
Auf einer Fräße wäre das weniger Problematisch.

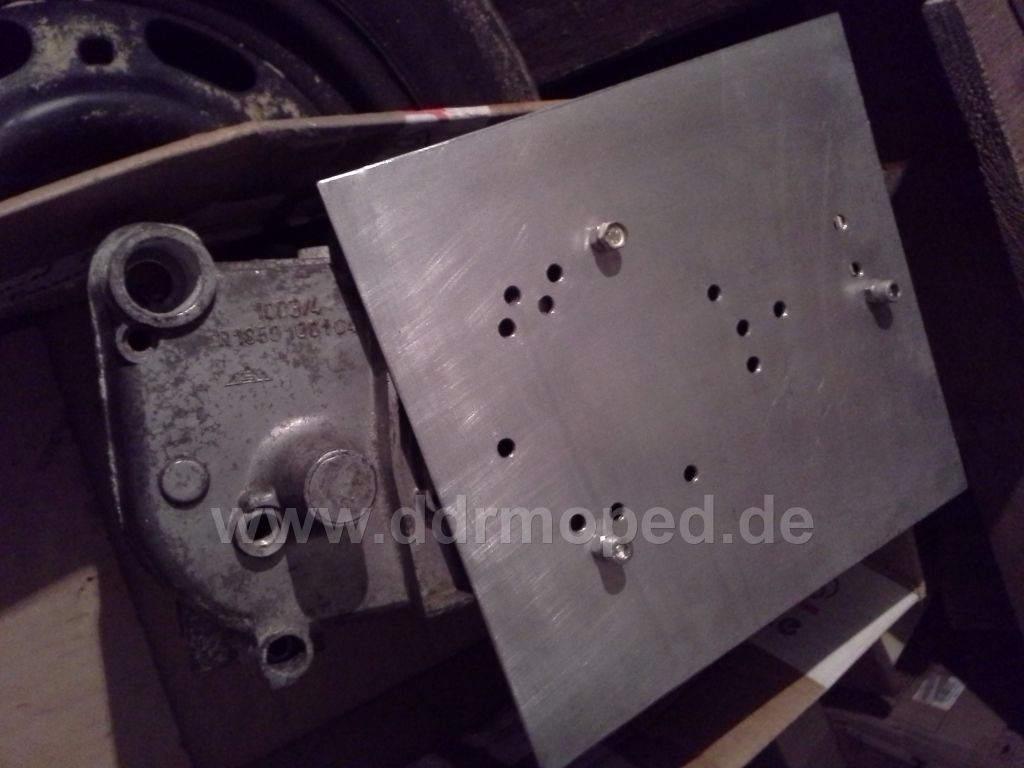

So, hir zu meiner Vorrichtung. Die KW-Ausdrückvorrichtung für Kr51 und S51 hab ich mal aus Platzgründen wegelassen...
Zwei Schrauben klemmen etwas am S51 gehäuse. Allerdings hab ich noch genügend Platz für Toleranzen. Die Löcher sind 6,0mm!
Am Vogelgehäuse passt alles. Die Bohrungen (Wo die Gewinde geschnitten werden) passen augenscheinlich super
Ein SR Gehäuse zum Testen hab ich erstmal nich Parat.

Angefügtes Bild

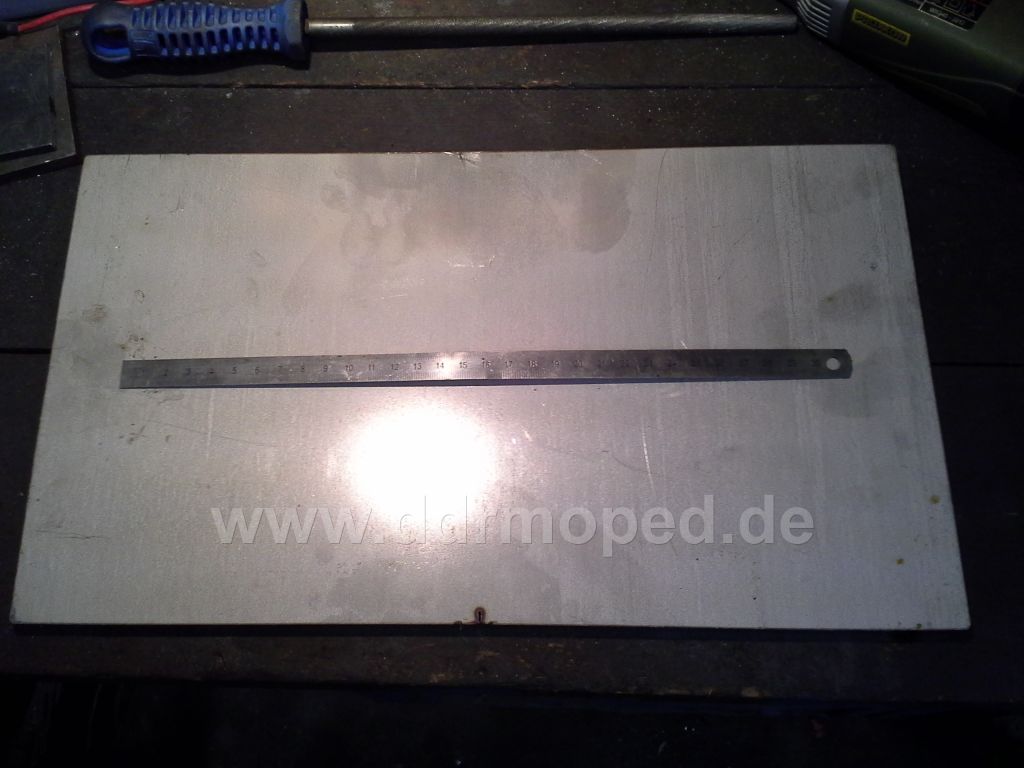

Hir das kleine 8mm Edelstahlblech
Ich werde die KW-Ausdrückvorrichtung (Für S51 und KR51) auf eine "Billigere" Aluplatte übertragen.
Mit ein wenig Mühe passen auf die V2A Platte 3 solche Trennvorrichtingen (Die KW-Ausdrückvorrichtung vom SR ist da auch mit drauf) bauen. Es macht sich auch in der Handhabung besser, weil die Platte mit 7Kg auch nicht gerade leicht für sowas ist.

Angefügtes Bild
