Hinteradnabe, Zeichnung gesucht

[Peter_K]

Hallo

Benötige eine Explosionszeichnung der Hinterradnabe sr2

habe da verschiedene Teile die wohl von verschiedenen Typen sind

Passt die Bremsplatte einer Nabe mit genietetem Zahnkranz auch auf
eine Nabe mit geschraubtem Zahnkranz?

wie wird die Achswelle mit den Muttern und Scheiben bestückt?


wäre toll wen Jemand helfen kann



Grüße aus Trier

[ddrschrauber]

Guck mal bei Miraculis nach, da ist alles in der Ersatzteilliste aufgelistet.

Der Tim

[Toni]

www.miraculis.de

[Peter_K]

Hallo

danke für den Link,aber ich kann es dort nicht finden.

Habe hier die Nabe ,eine Achse (ungleich lange Gewindeteile),Muttern und einen
Distanzring.

Weiß nicht wie diese zusammen gehören,wo kommt dieser Distanzring hin ?

Auf die Welle zwichen Bremsplatte und Lager?

Wieviel Spiel braucht die Bremsplatte zur Nabe( Wegen des Kettenlaufs?



Hab zwar Zeichnungen gefunden,die die Teile auflisten,aber wie sie zusammen
gehören fand ich nicht.


Ihr werdet dies bestimmt wisssen,....aber es ist mein erstes Ost-moped

toll,wenn mir das jemand erklärt



grüße aus Trier

Peter

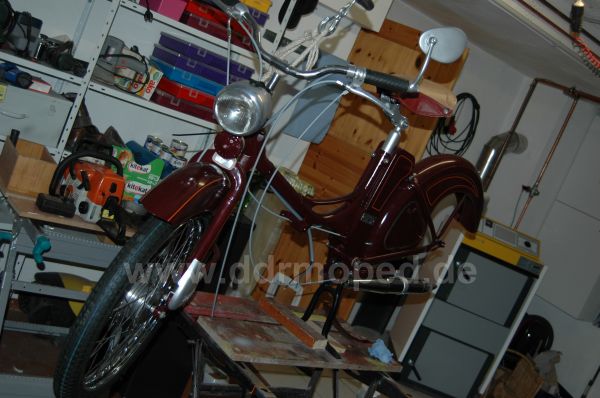

Angefügtes Bild

[Toni]

Klick hier!
Hier lädtst du dir den Teilekatalog runter, da ist alles drin. (das 6. von oben)
