Aufbau S51/1 E, Enduro...mal anders :-)

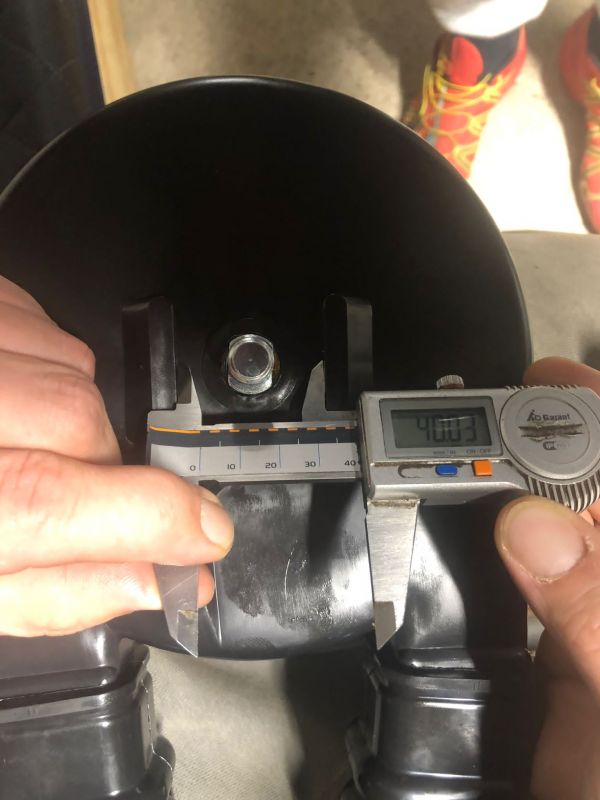

Beim Einbau der Kettenanlage gab es auch Probleme, wir konnten den Kettenkasten einfach nicht an die Schwinge montieren, ich wollte beim Alltagsmoped einen Nachbau montieren.

Dieser ist von der Fa. Renner, ich weiß nicht ob es bei anderen Herstellern auch Probleme gibt, aber dieser ist nicht zu montieren.

Hier ein Foto des Problemkastens:

Angefügtes Bild

Also wurde doch der gute Alte montiert: ohne Probleme


Angefügtes Bild

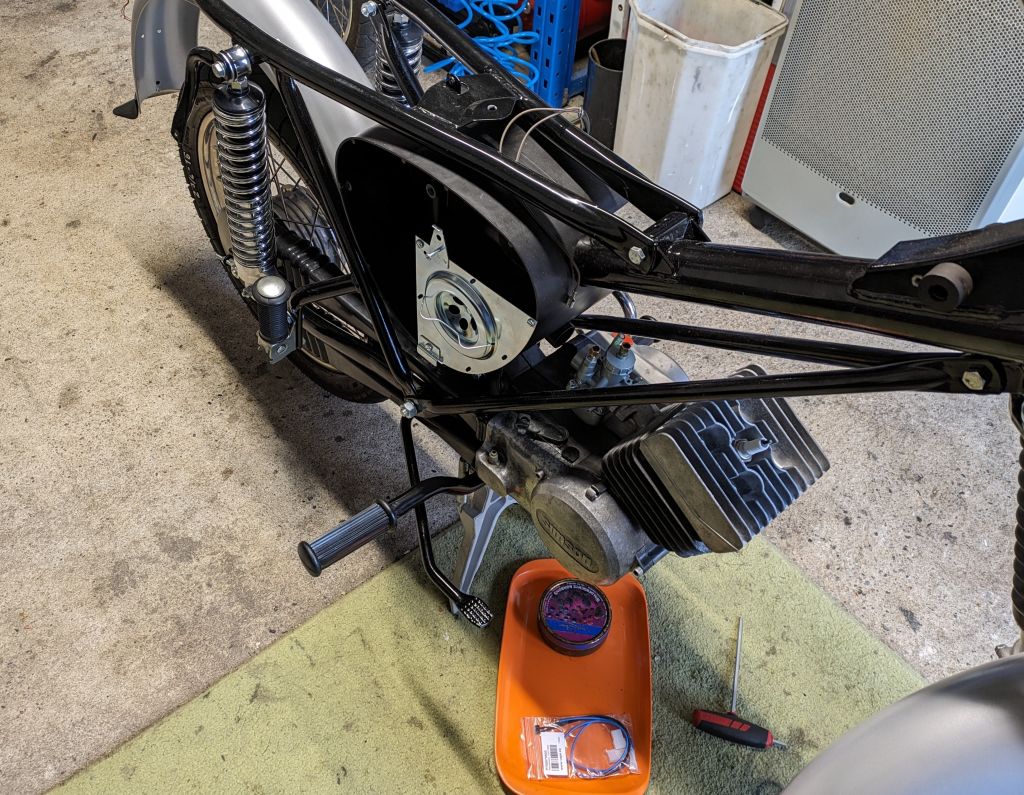

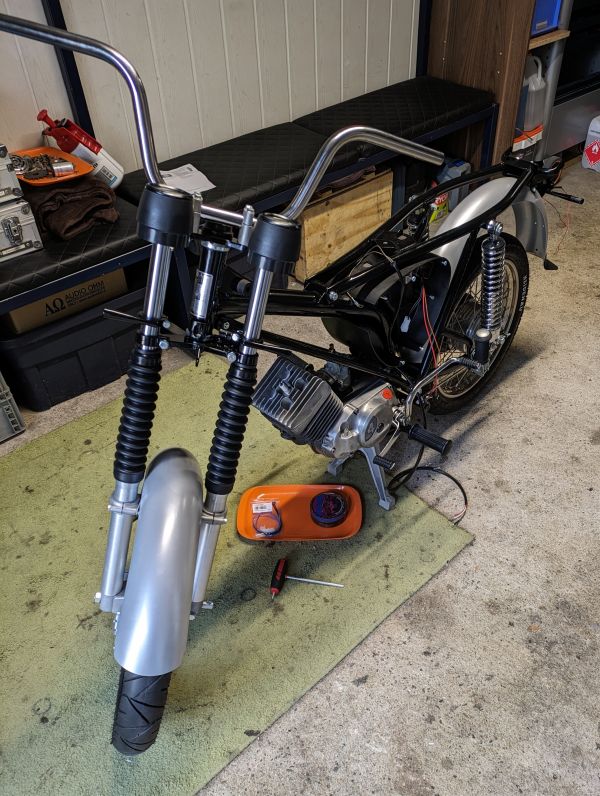

Das Aggregat hängt auch wieder an seinem Platz. Den Motor haben wir vor ca. 1000km schon revidiert, deshalb mussten wir hier nicht ran.

Er hat noch eine Powerdynamo Gleichstromzündung spendiert bekommen.

Angefügtes Bild

Bild...

Angefügtes Bild

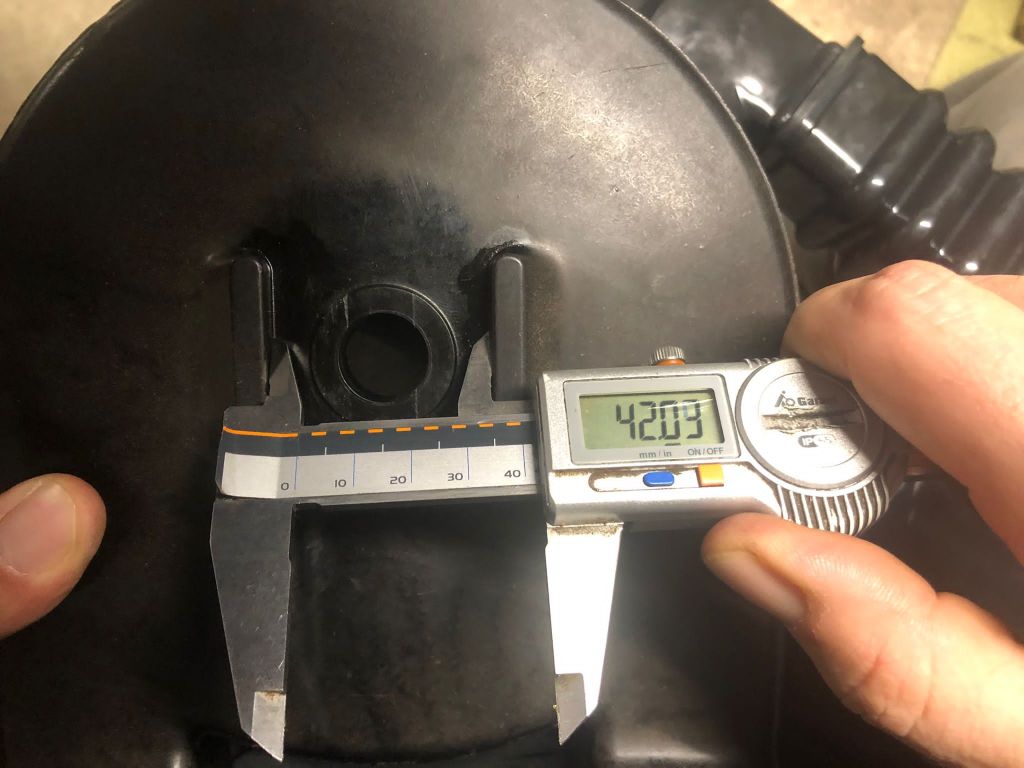

Zur Einleitung, dies ist ein Nachbau-Herzkasten.

Die Passgenauigkeit ist in Ordnung, dies ist aber auch das einzige, die Spritzgussqualität ist miserabel und es wurden Änderungen gegenüber dem Original vorgenommen.

Wir wollten wie immer den Regler/Gleichstromquelle hinter dem Zündschloss montieren.

Das hat nicht geklappt, dort wurde ein Anguss gespart

Leider wurden auch Stege eingebracht die wir entfernen mussten...an einem neuen Herkasten

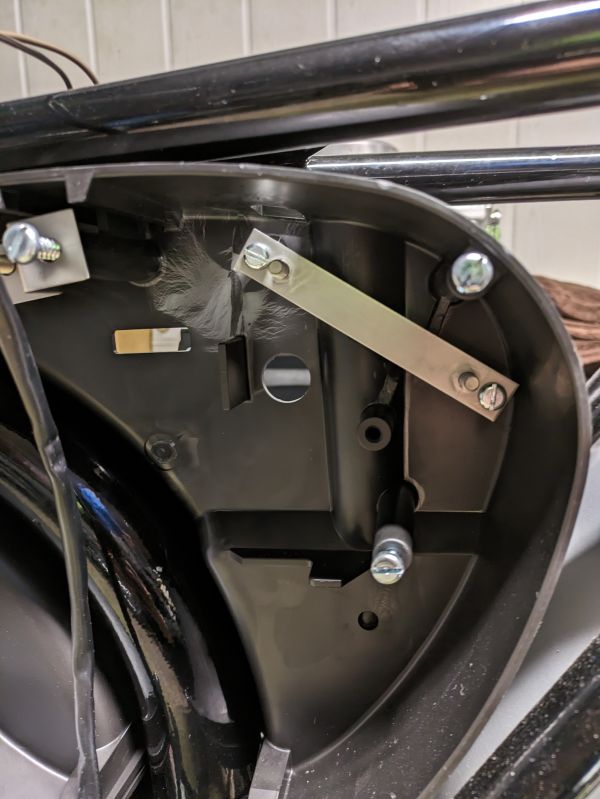

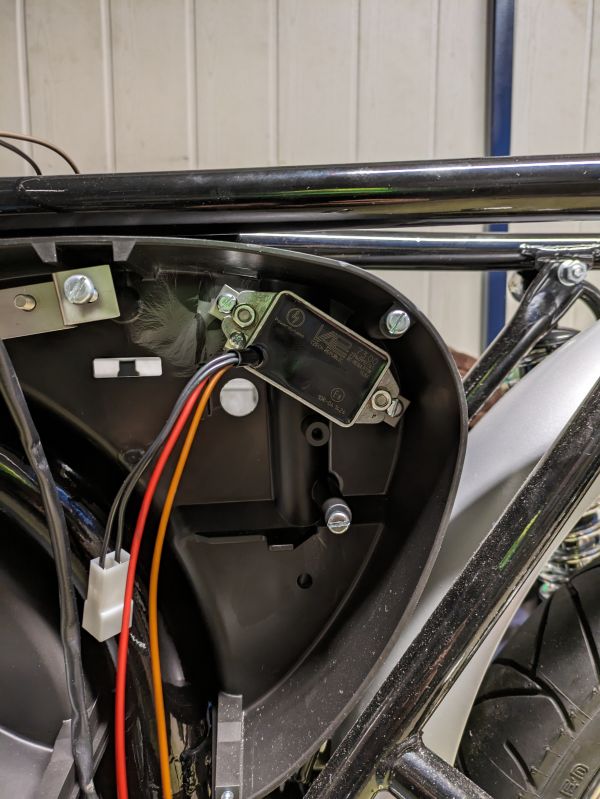

Jetzt musste extra noch ein Adapterblech angefertigt werden.

Angefügtes Bild

Hier das Ergebniss:

Angefügtes Bild

Hier seht ihr jetzt die neuen Blinker, eigentlich wollte ich ja welche verbauen die dem Original etwas ähnlich sind, leider habe ich nach langer recherche nur einen gefunden, dieser war mir aber viel zu teuer.

Diese hier sind von der Fa. Gazini aus dem Hause Louis.

Die Blinker sind aus Aluminium und schwarz eloxiert.

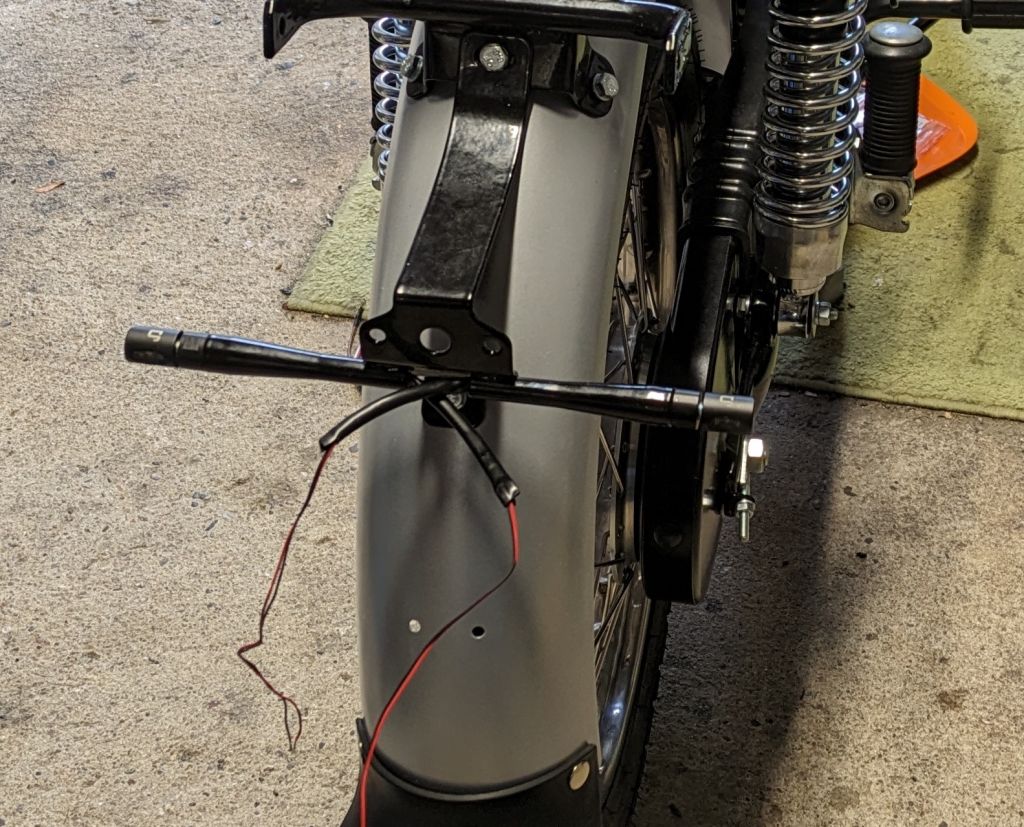

Die Blinkerarme haben wir konisch auf den Durchmesser der Blinker angepasst. Da mir persönlich diese M8 Mutter zum konntern absolut nicht gefällt, haben wir uns da auch was einfallen lassen...

Angefügtes Bild

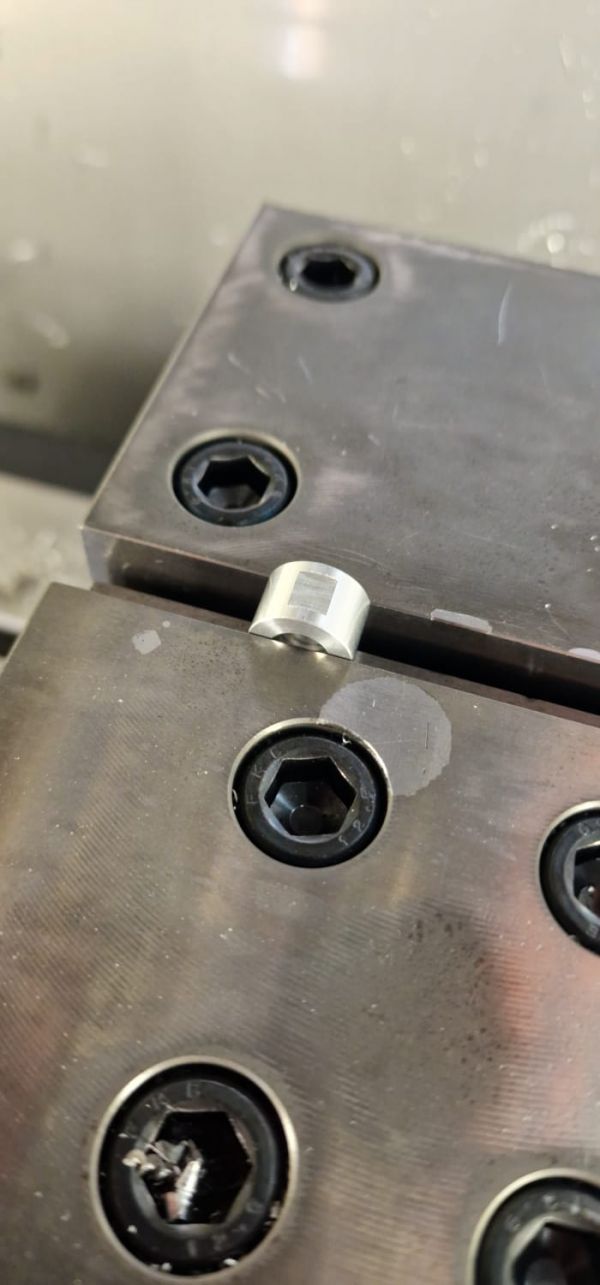

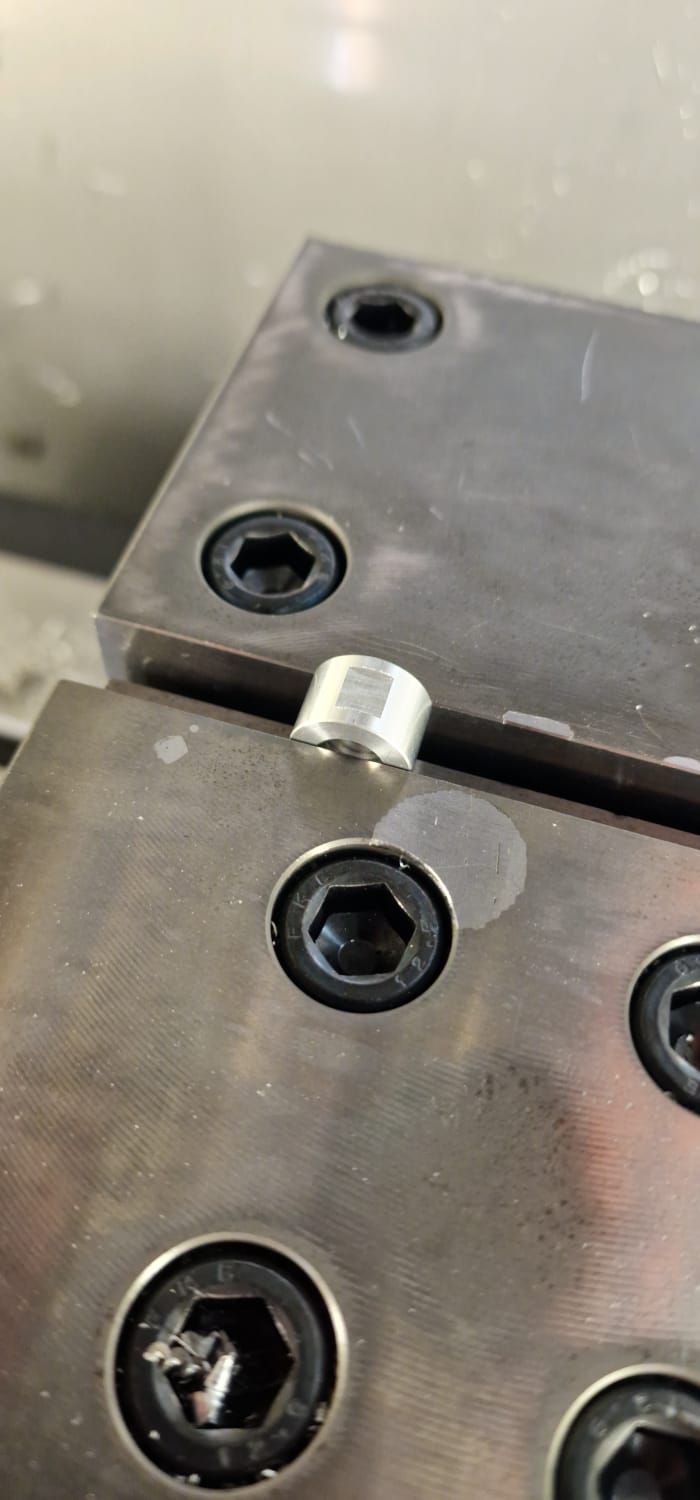

Wir haben Alu-Muttern mit zwei kleinen Flächen angefertigt, sieht meiner Meinung nach viel eleganter aus.

Angefügtes Bild

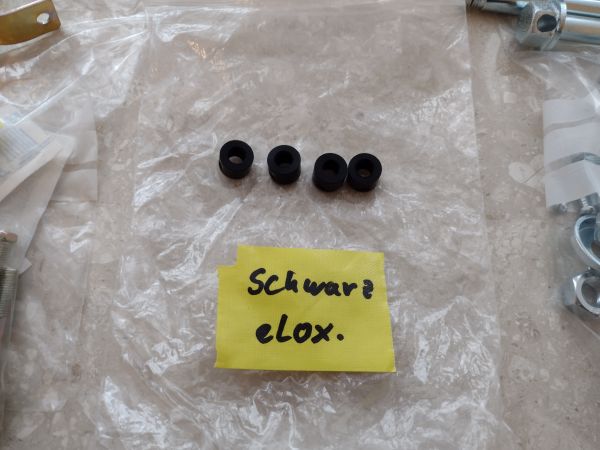

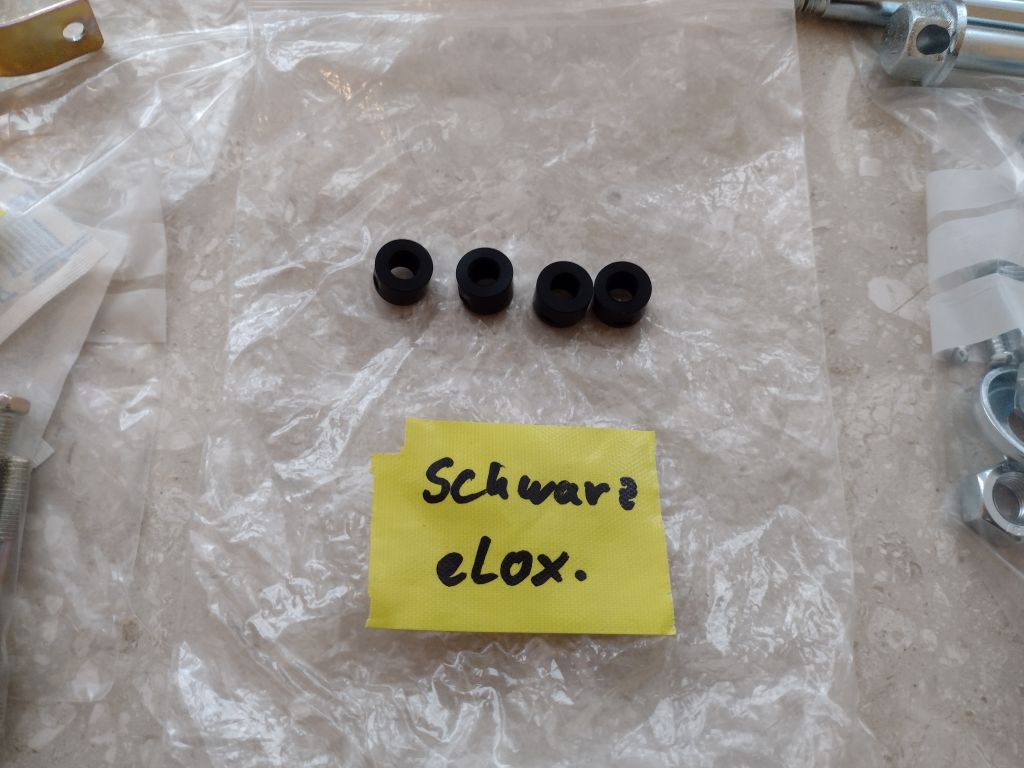

Diese sind natürlich auch schwarz eloxiert wurden.

Angefügtes Bild

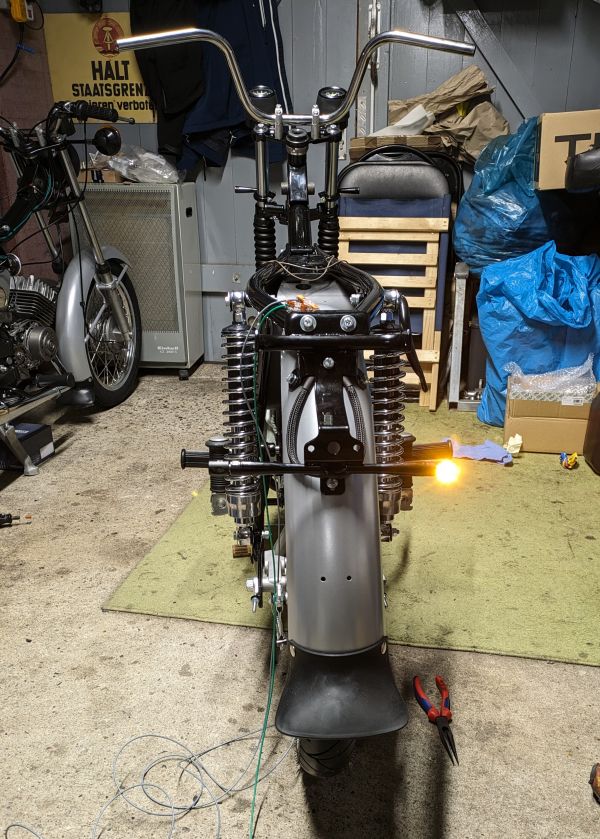

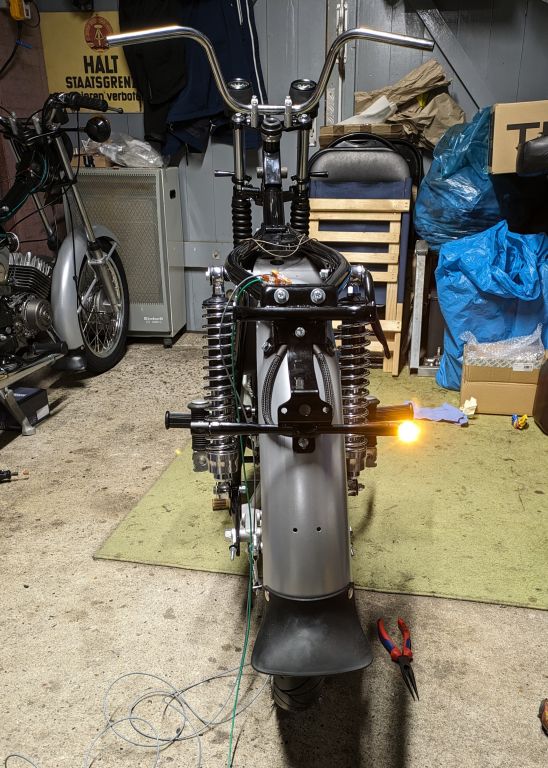

Hier ein erster Test, sind sehr hell. Die Blinker verfügen über ein E-Prüfzeichen und haben die Nummer: 11 und 12 -> sind also für Vorne und Hinten geeignet.

Die Abstände zw. den verschiedenen Bauteilen haben wir nach Vorgabe 93/92/EWG eingehalten.

Auf dem Bild sind schon zwei Kabelstränge zu erkennen, das wird geändert, weil es uns nicht gefällt.

Der Ursprüngliche Plan sah vor, alles unter der Sitzbank zu verdrahten, das ist nicht so gut.

Fortsetzung folgt.....

Angefügtes Bild

Aus Sicht eines Elektrikers ist die Verkabelung einer S50/51 einfach Augenkrebs. Allerdings hatte dieses Produktionstechnische Hintergründe. Zum einem waren verschiedene Ausstattungen möglich, zum Anderen war die Elektrik gewachsen. Erst mit der S51/1 gab es nur einen Kabelbaum zum Kombischalter. Das hatte im wesentlichen 2 Gründe. Bei der 6V Version waren Hupe am Herzkasten und Blinkgeber unter dem Tank. Zum anderen aber war aber die Einführung des Kombischalters zu nennen. Durch dieses entfiel der Blinkerschalter auf der rechten Seite. Dieser wanderte nach links.

Der Kabelbaum BSL, da war es genauso ähnlich. Bei der N entfielen die hinteren Blinker. Somit sparte man sich das fertigen von 2 Kabelbäumen für die Ausstattungen N und B©. Vorn im Tacho und Scheinwerferbereich war es noch schlimmer. War es noch relativ simpel, ein Kabel für die Fernlichtkontrolle aus dem Scheinwerfergehäuse zu bringen, kamen für die C noch 2 Tachobeleuchtung, also der DZM und Blinklichtkontrolle. Das allerdings nur bei Einsatz der größeren Instrumente. Was ebenfalls recht chaotisch Aussieht.

Also mach dir keine Gedanken darüber. Es gibt aber Kabelbäume, die aus einem Guss erscheinen. Ebenso textile Kabelschläuche.

Danke Ralle für deine Worte, wenn man Beleuchtung ändert, rollt ganz schön was los. Wir arbeiten dran und sind bemüht eine halbwegs ordentlich aussehende Verkabelung entstehen zu lassen.

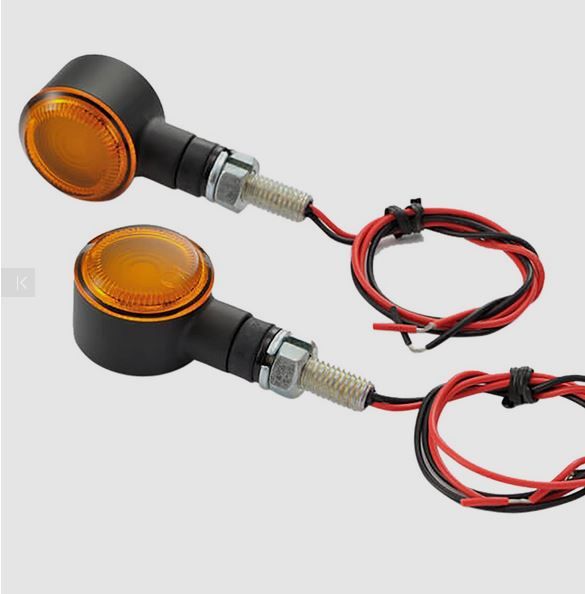

Ich wollte mal noch die Blinker hier zeigen, die ich ursprünglich im Sinn hatte.

Sind von der Fa. Daytona und kommen der originalen Optik sehr nahe, nur leider sehr teuer.
ca.200 für 4 Blinker sind mir einfach zu teuer.

Bild der Blinker:

Angefügtes Bild

Ja ich musste auch einen Adapter bauen um den Regler unter das Zündschloss zu bekommen.
die Zündspule kam dann links daneben.

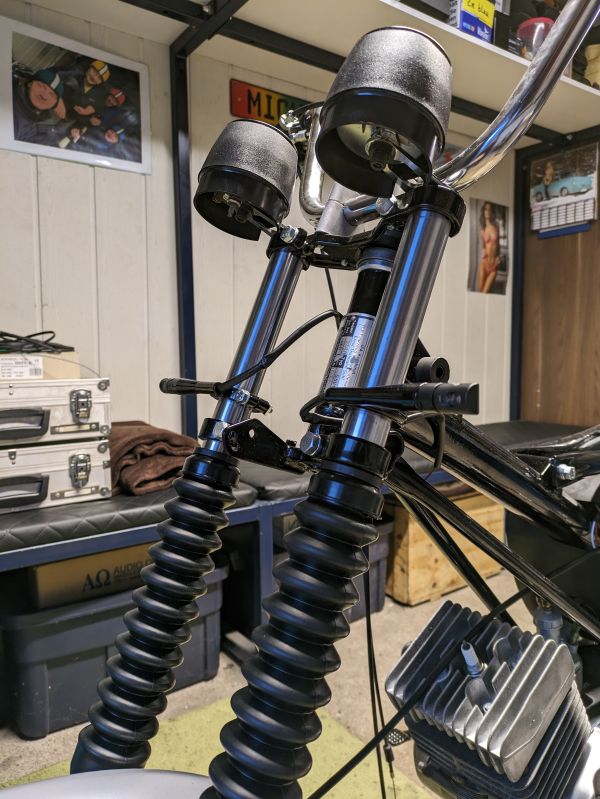

Hier ein Bild mit montierten Blinkern.

Angefügtes Bild

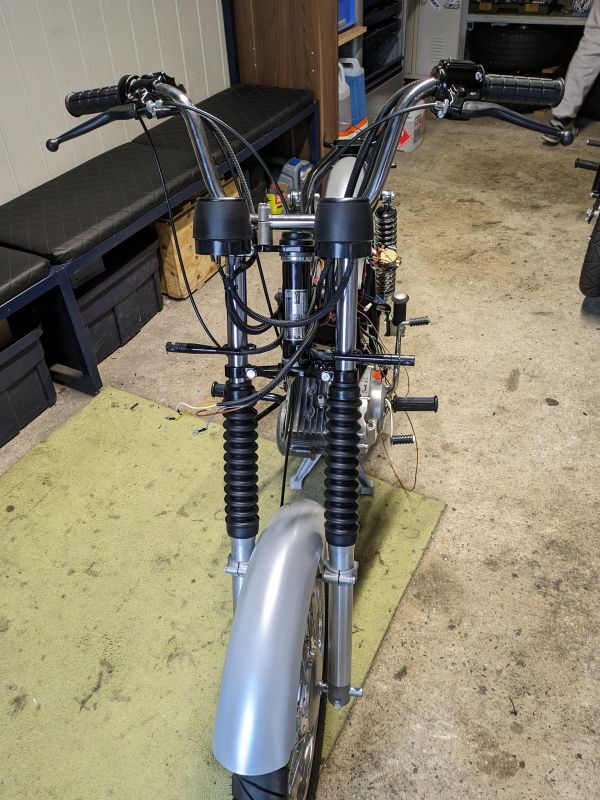

Lenker ist auch fertig und es geht mit der Elektrik weiter.

Angefügtes Bild
