Pvl zündung zadi zündschloss, Schaltplan ? 4 poliget Stecker wofür ?

[Küchenschabe]

Hallo suche jemanden mit 12v Pvl zündung sowie zadi zündschloss war in den nachwende sr50 sowie s53 verbaut.
Brauche mal Hilfe was an den 4 poligen Stecker dran kommt und was ans zadi zündschloss?

Nen anständiger schaltplan würde auch helfen .

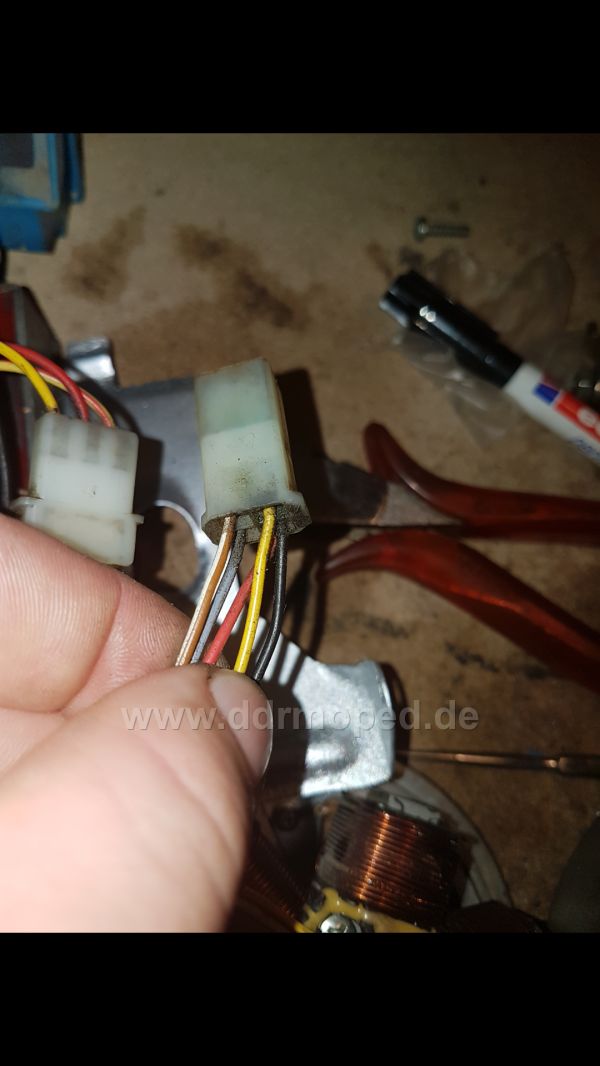

Angefügtes Bild

[docralle]

Der Plan ist grottenschlecht Kopiert wurden, ich müßte einen haben. Ich weiß nur, das ich für ein Mofa (SR50/1M) extra nach Hermsdorf wegen die Rohlinge fahren mußte. Dann war der Molex alles andere als Kontaktsicher, Mofa ging nicht gleich aus. Die Schaltung ist auch der SRA50 ähnlich.

angehängte Datei ( Anzahl der Downloads: 782 )
 SRA_50.pdf

[Küchenschabe]

Der link geht leider nicht .

Ich weiß mittlerweile was wohin geht aber nen passendes Kabel oder zumindest nen Stecker gibt es nich.


Bin durchgestiegen :
Braunweiss ist aus
Grau geht zum blinkschalter 83
Gelb ist Beleuchtung vorne 56 und hinten 54
Schwarz+rot ist 49 Blinkgeber + 15 hupe

[sirrobin001]

Rechtsklick auf den Link und dann speichern unter.

[docralle]

Schau mal bei Reichelt, die haben Molex mit 6,3mm Kabelschuhen
