Längen der hinteren Kotflügel, S51/50 Ubersicht

Also, ich habe mal mit der Lederriemenmethode ausgemessen:

Type: S51c
Bj: 1989
in Wagenfarbe lackiert

Länge in mm: 980

Vermutliche Bestellnummer: 11 19492 505

*S51B Schutzblech Bj 86. Farbe silber Länge 99cm !!! - nicht wie von mir behauptet 100/101cm
*S50B und S50N Schutzblech Bj75 - beide 105cm
*Schutzblech S51 Lagerware grundiert - 2 x 99,5cm

-S51B Bj. 1983 silber 99,3 cm
-S51 unbekannt silber 98,3 cm
-S51 Lagerware grundiert 3x 98,6 cm

- S50, Baujahr unbekannt, 104 cm

Gibt es noch weitere Beiträge?

Ich kann im neuen Jahr auch mal messen gehen. Kann S50, S51 und S70 messen. Habe auch noch ein neues unverbautes hinteres Schutzblech für die S51 liegen.

Interessant wäre dann auch noch die Längen der Streben Schutzbleche und der späteren S51 Schutzbleche ohne Strebe.

Ich werde dazu auch nochmal in meinen Unterlagen suchen und die notwendigen Passagen hier mit hoch laden.

Grüße Jörg

Die Schutzbleche vorne sind denke ich eher uninteressant.

Dagegen wäre die Länge bei den Enduros noch gut.

Es ist alles interessant, uninteressante Dinge gibt es als Detailfanatiker nicht.

Mich würde der folgender Unterschied bei den vorderen Schutzblechen interessieren: Es gibt denke ich 2 Varianten, eine besitzt an der Spitze links und rechts je eine "Ausklinkung/ Kerbe" die andere nicht.

Unterschiedliche Längen sollte es dagegen nicht geben (Strebenschutzblech und die neue Version jetzt mal ausgenommen)?

Zu den verschiedenen Strebenschutzblechen...
Die mit der Kerbe sind die ersten Schutzbleche der S51 Bj 80-82
die ohne Kerben sind die Schutzbleche der S50.

Ich habe heute noch 2 Schutzbleche S50 hinten vom Lackierer geholt.
Die Länge werde ich noch messen, wenn es noch irgendwelche andere Maße gibt, werde ich diese nach reichen, muss aber erst auspacken...

Hab auch mal bisschen was gemessen.
3x S51 mit jeweils 99cm (bei zwei Blechen ist das mittlere Loch für den Schmutzfänger auch 1 1/2 mal vorhanden)
1x S50 mit 105cm
1x S51 vorn mit ausgeklinkten Ecken 77cm
1x S50 mit Strebe 83cm


mfg Jan

So nun hab ich die frisch gelackten Kotis auch mal vermessen.
Siehe da, eins hat doch mir ein nicht ganz unbekanntes Maß.
101cm - ich wusste doch, das ich irgendeins von meinen, schon mal mit dieser Länge gemessen habe.
War an der 78er B2 dran. Ob es auch ab Werk dran war, lässt sich nicht mehr nach vollziehen, aber es ist def. nicht gekürzt und eine originale Länge!
Das andere war wieder 105cm lang.

Ich denke die ersten S51 Enduros hatten ein kürzeren Kotflügel vorn, müsste ich ggf. nachmessen.

Hat noch einer die Länge vom Kotflügel hinten als Enduro Version??

Ja ich. Ganz frisch. Das Schutzblech hab ich meinem Kumpel letztes Jahr verkauft. War original schwarz lackiert. Er hat es dann silbern lackiert.
Sollte original s70 Enduro sein.

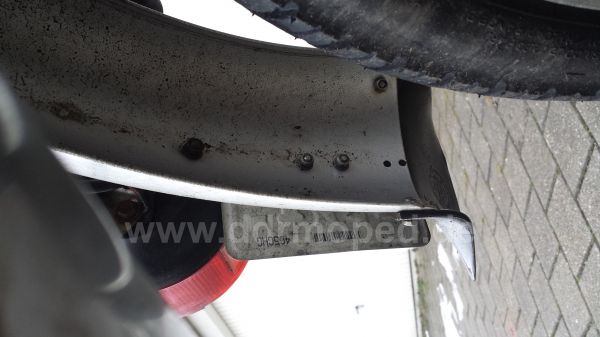

Haben 97cm gemessen im eingebauten Zustand, ging bissl bescheiden.
Bis zu den länglichen Löchern sinds von vorn gemessen immer 70cm. Bis zum Befestigungsloch für den Rücklichthalter immer 84,5cm.
...von dort aus haben wir weiter gemessen +12,5cm...

Angefügtes Bild

Hier noch ein anderes Bild von der originalen Grundhalterung für den eigentlichen rautenförmigen Kennzeichenhalter. So war das Original geplant für die S70.
Für diesen hat das S70 Schutzblech immer 2 zusätzliche Bohrungen vertikal übereinander vorgesehen.

Angefügtes Bild
