Fahrradnaben, ...eine wissenschaftliche Abhandlung ...

[Star73]

Danke Gringo !
Hilft mir aber immer noch nich. .. (ich mach nachher Fotos)

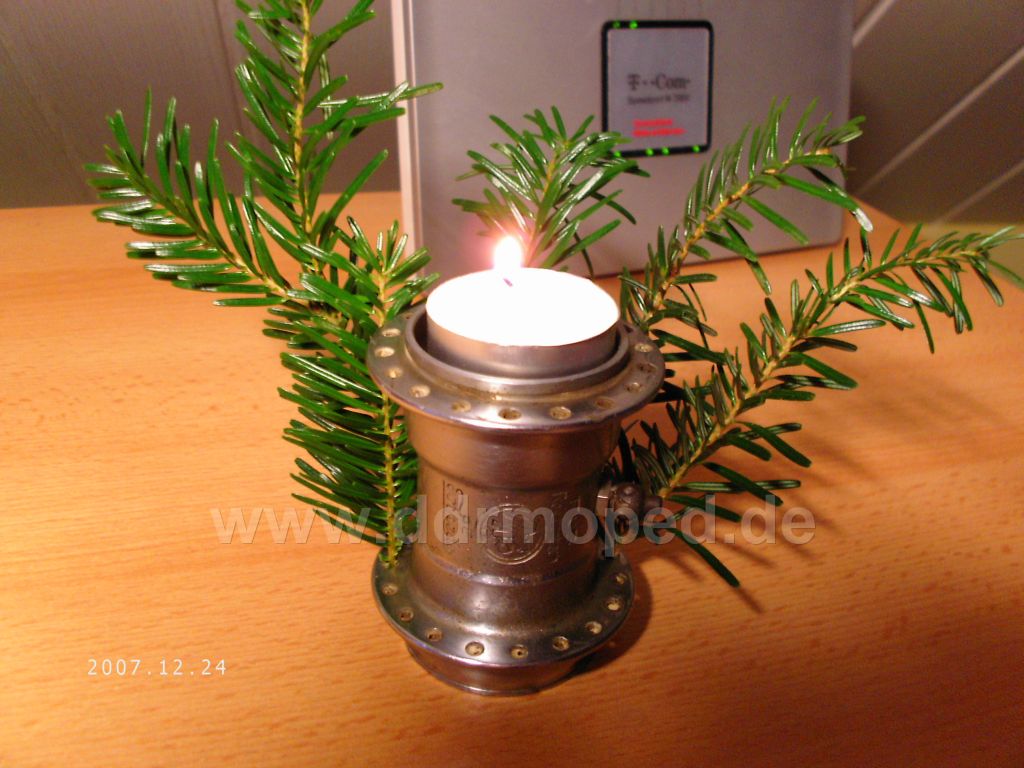

Sehr schön auch natürlich diese Nabenvariante :

Angefügtes Bild

[Gringo]

ja, ne scheene idee. hast schon ein patent angemeldet???

hast du auf der vorderradnabe (falls das Rad original ist) irgendwelche daten gefunden?? bei dürkopp findet man unter anderem auf den Achsen der Pedale, Tretlagerachse und auf dem Kettenblatt vorne eine Jahresangabe. Ich habe auch schon gehört, dass auf Gabeln Jahresangaben zu finden waren. Du kannst dein Rad auch bei Fahrradsammler.de begutachen lassen (yahoo groups)

René

[Star73]

Nee, Gringo, aufm Vorderrad steht nix drauf (gar nix!) und die Rahmennummer steht unterm Tretlagergehäuse. Da ich aber nicht wusste, welche Marke das Fahrrad hat, nützt die mir recht wenig. Vergleichend fällt mir aber auf, es könnte sich aufgrund einiger Merkmale um ein Weltrad handeln. (muss ich in Schönebeck mal fragen...)


Hier nun also die versprochenen Bilder von den Hinterradnaben.

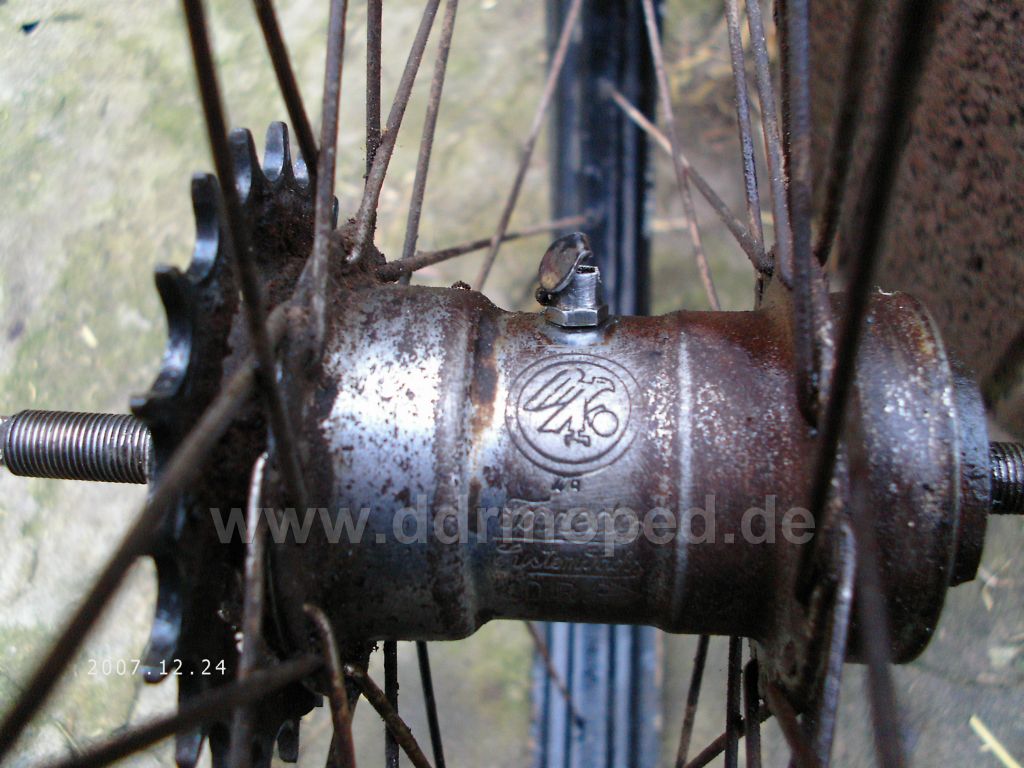

Hier eine Torpedo-Nabe von 1944. drunter steht "System Sachs" und "D.R.P."



Angefügtes Bild

[Star73]

Der Adler ist bei dieser (1944) Variante im Kreisrahmen gefasst und es steht aber nicht F&S dran. Ganz schön komisch....

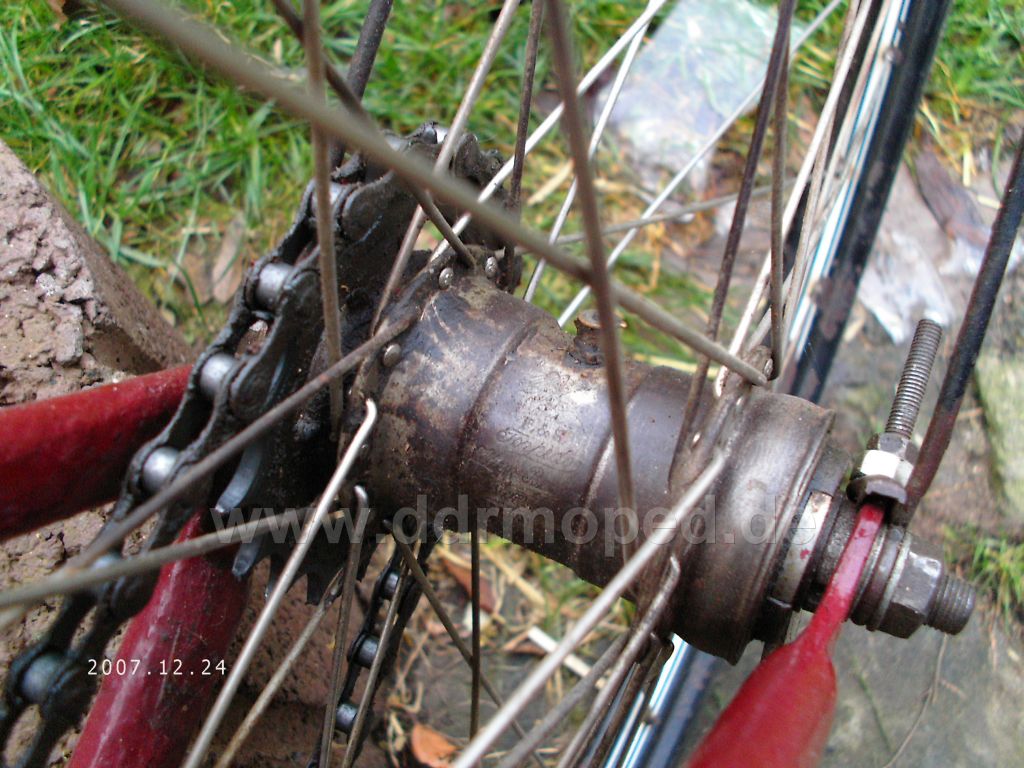

Hier nun mal im Gegensatz dazu eine Torpedonabe von 1931 (laut Achse; außen steht nichts drauf --> keine Zahlen). Der Adler ist ohne Rahmen und es steht "F&S drauf. Es ist die "Wien-Berlin"-Achse "System Sachs".



Angefügtes Bild

[Star73]

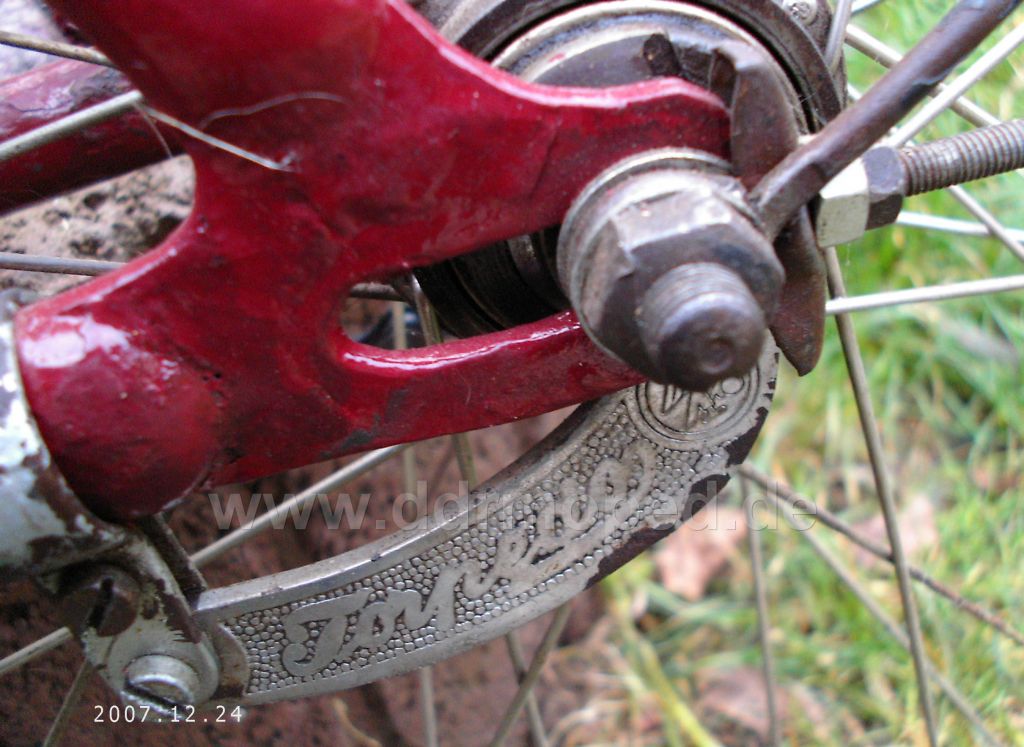

...und der dazu passende Bremsanker.

Er hat das gleiche Muster und die gleiche Motivanordnung (Schriftzug-Rundemblem mit Riffelpunkten hinterlegt), wie der Renak-Bremsanker meiner Zweigangnabe.


Angefügtes Bild

[Star73]

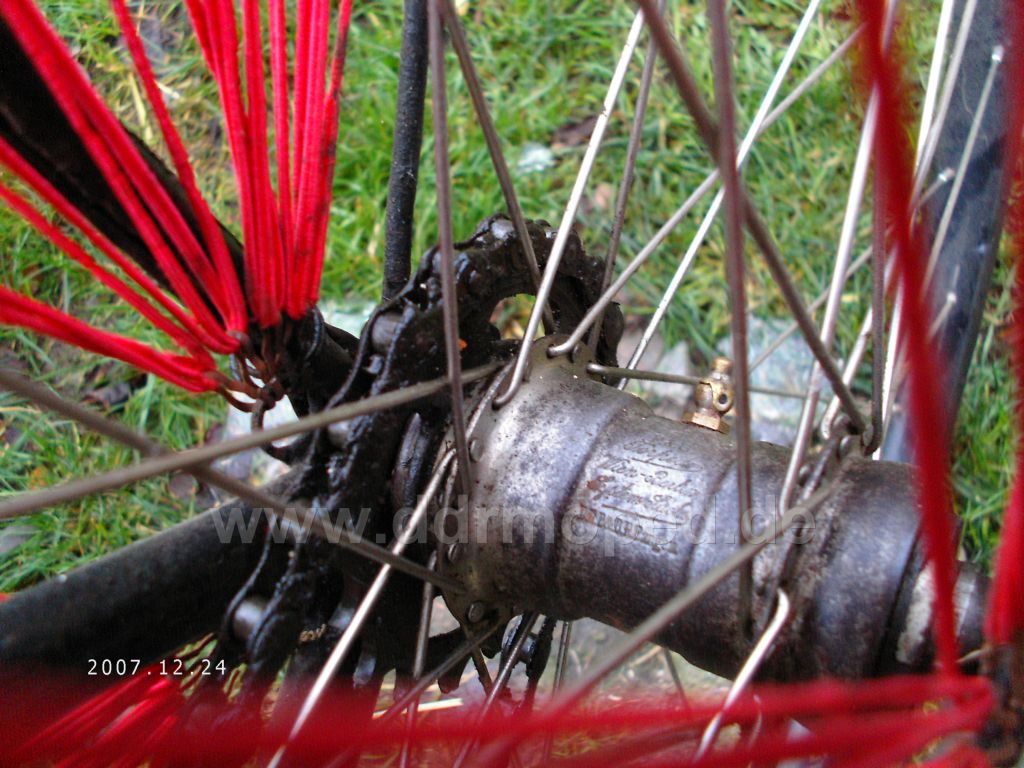

Hier nun eine Uralt-Nabe.

Nähere Infos werden erwartet!

Zu dieser Nabe gehören die vorhin gezeigeten (in diesem Fred weiter vorne) undefinierbaren Innenteile .(Bremsmantel, Achse und Konus, wo überall "2 F&S 09" zu lesen ist)

Angefügtes Bild

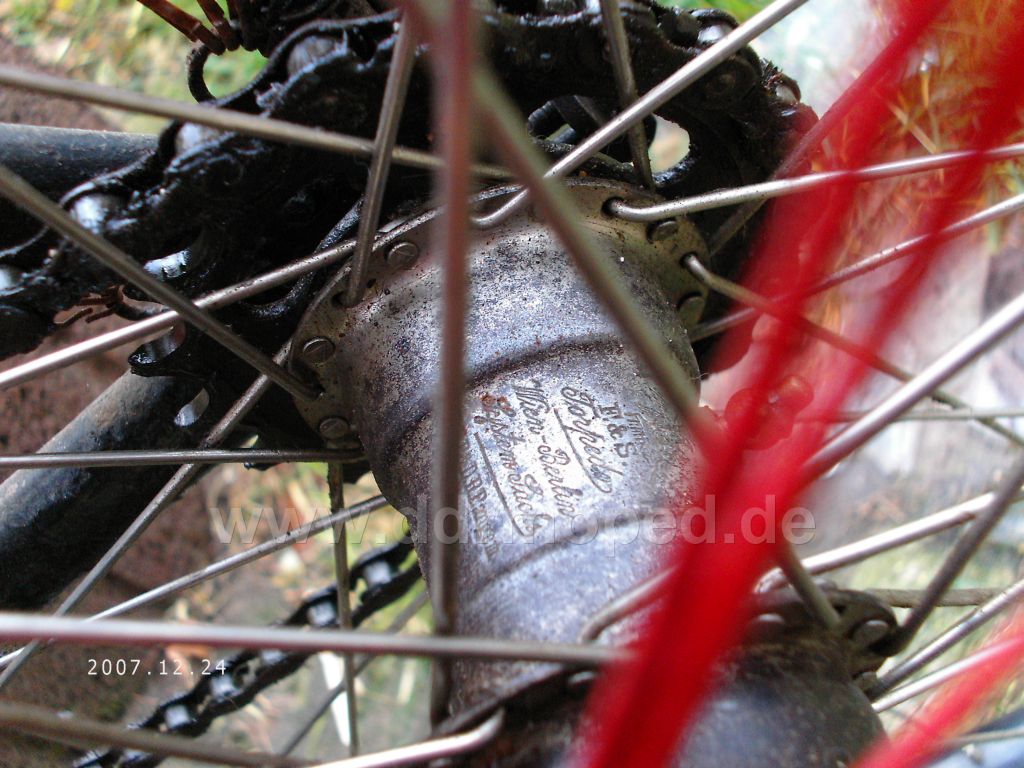

[Star73]

Der Adler ist wieder ohne Kreis.

Wer kann die Schriftzeichen auf der Nabe deuten ???



Angefügtes Bild

[Star73]

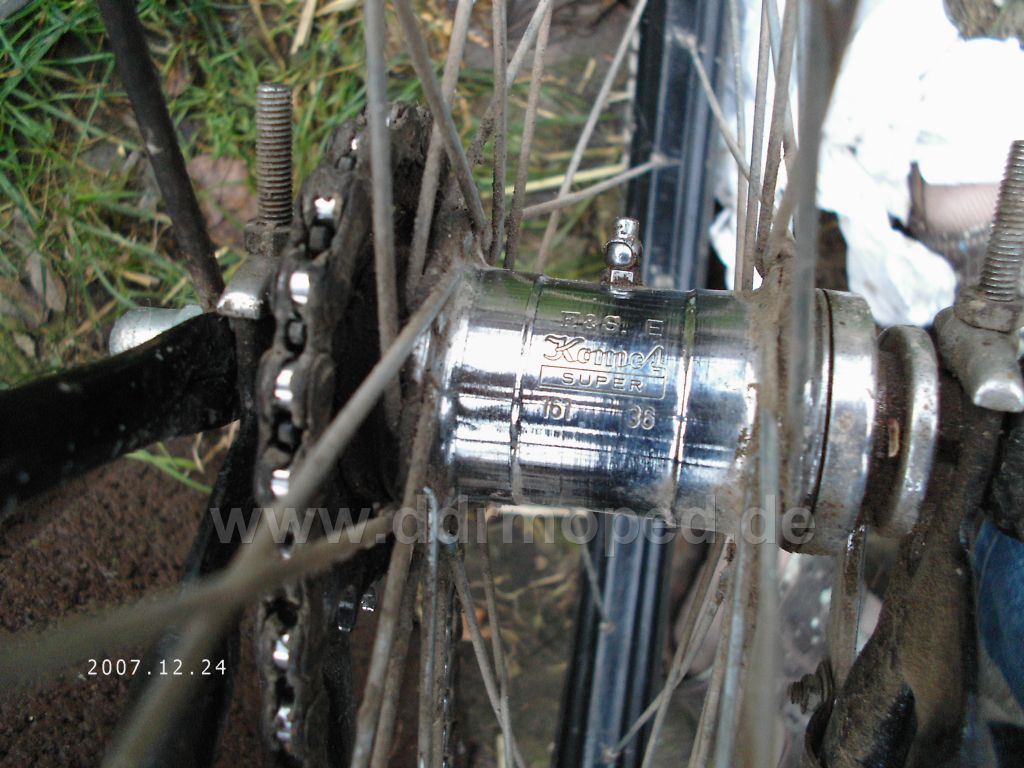

Zu guter letzt noch ne normale Komet-Nabe. Sie ist schon mit dem Torpedo-Buchstaben-Code fürs Baujahr versehen. Die 36 steht für die Speichenlochanzahl.
Wofür steht die 161 ?

Wer weiß mehr über Fichtel u. Sachs - Naben ????

Dieser Fred soll hier für Aufklärung sorgen.

Interessant wäre dann, wie und wann die Renak-Naben (in den Anfangsjahren) gekennzeichnet waren (denn da hab ich auch noch unterschiedliche Naben da... )

Was hat es mit den unterschiedlichen Beschriftungen, Zahlen und Adlermotiven und Bremsanker auf sich??? (um euch nicht noch weiter zu verwirren, lass ich den Bremsanker einer Vorkriegs-Kettenschaltung von Torpedo und einen von Centrix mal noch weg ... )

Infos gesucht !!!



mfG Christoph (der schonmal die Renak-Naben raussucht...)



Angefügtes Bild

[xxx]

hallo,

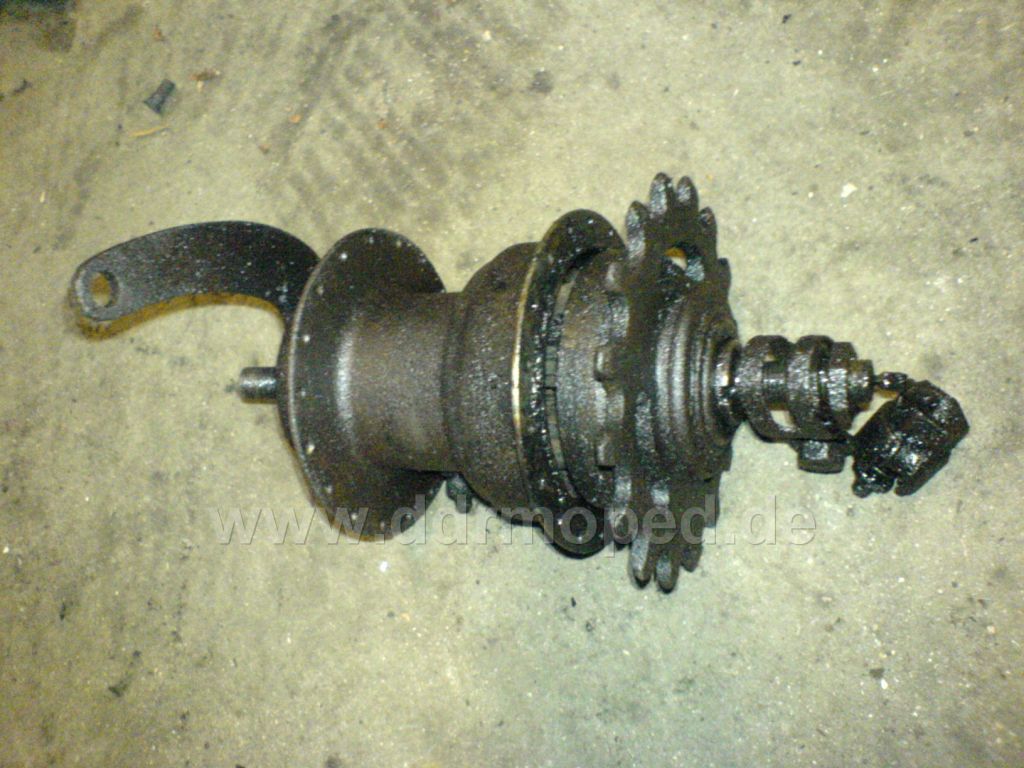

ich hab mal heute bei mir rumgekramt und eine 2 gang nabe gefunden.

ausser torbedo ist da weider nichts zuerkennen, wer kann sagen aus welcher zeit ungefair.


gruss david

Angefügtes Bild

[Gringo]

das ist schwer zu sagen, die dinger wurden ja lange gebaut. evtl musst die zerlgen um da was rauzufinden. würdest die abgeben???

[xxx]

ich kann nur soviel sagen, ich hab die mal auf einen dachboden gefunden und war in einer wulstfelge drin, die aber so kaputt und verrostet war, da habe ich sie rausgetrennt.

abgeben naja , kommt drauf an , ich such noch was spezielles.

[Gringo]

was denn zum beispiel??

[xxx]

naja ,ich suche ein lenker der nicht wie bei mein simsonrad, nach oben geschwungen ist ,sondern wo es leicht nach unten geht(die form vom lenker ist so ähnlich).


achso gibt es irgentwo gute wulstreifen in rot oder weis bzw beige, das ganze 28 zoll und paar griffgummis im design 20jahre.

[Star73]

Ich such noch ne Wulstfelge. Viel lieber auch noch einen 27'' Wulstreifen.

Deine Nabe ist 20er Jahre.

Hab schonmal eine originalverpackte und unbenutzte Zweigangnabe (Nickel wie neu..ein Traum von einer Nabe sag ich euch... ) gesehen. Mit Gestänge dazu. Von 1910!!!

mfG Christoph

[xxx]

in dem fahrrad ist eine drin.....

die nabe dachte ich mir auch schon das die ungefair 20 jahre sein könnte.
