SR1 Vorderradbremse

Hallo,

vorgestellt hab ich mich hier:
https://www.ddrmoped.de/forum/index.php?showtopic=23341
und ich habe gleich mal eine Frage:
Ich verzweifle gerade an der Montage der Vorderradbremse vor 20 Jahren ausgebaut und nun habe ich keine Ahnung wie ich die Bremsplatte an der Gabel arretiere.
Könnte mir da jemand ein Foto zu machen? Vielleicht stelle ich mich auch nur blöd an. Egal ich bekomm das Rad nicht rein.
Und ich hab keinen bei dem ich mal nachschauen könnte.

Daaaanke!!!
Gruß Stephan

Hallo und willkommen in unserem Forum!

Zu Deiner Frage:

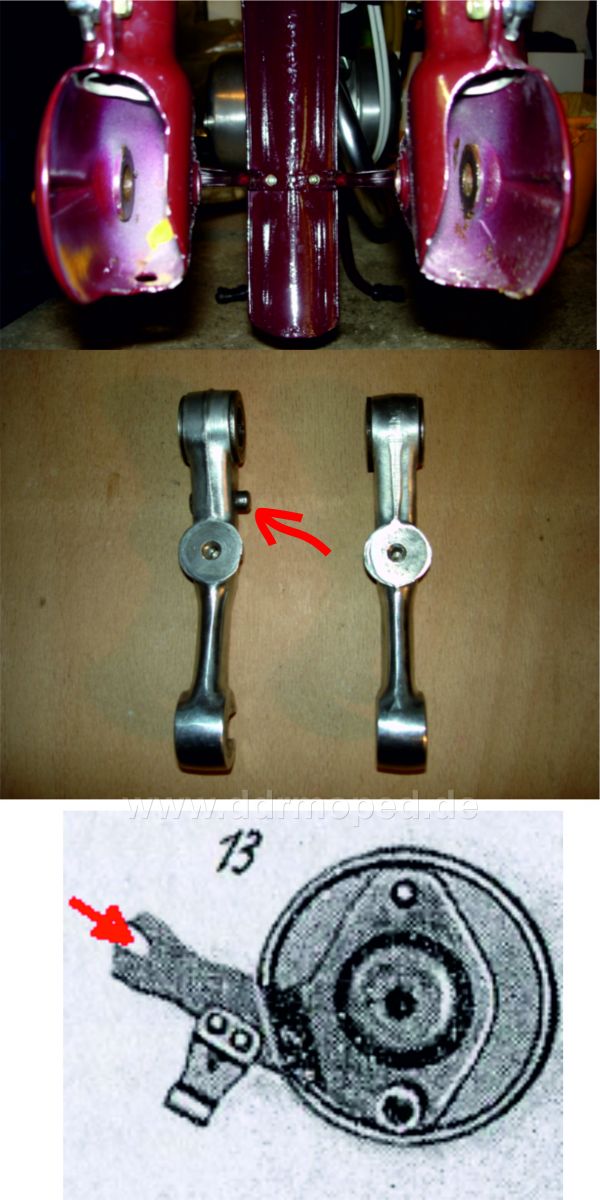

Wenn Du die Gabel von vorne anschaust, sitzen darin die beiden Schwinghebel aus Aluminium.
Der linke hat einen Stift (1. roter Pfeil).

Die Bremsankerplatte an der Nabe des Vorderrades hat links einen Hebel mit einem Schlitz (2. roter Pfeil).

Und nun muss zusammen, was zusammen gehört.

Zugegebenermaßen geht das manchmal etwas schwer, wegen der Gummifederung und man muss ganz schön drücken.

Angefügtes Bild

aha! so einfach
Hab ich beim Einbau der Federelemente nicht gesehen. Ist aber zusammengebaut ohne spezielles Wissen schwer zu erkennen.
Hab gestern echt nach 30 min aufgegeben zu suchen.

Danke!!! ich mach nachher Mal ein Bild vom Elend

Das ist er:

Angefügtes Bild

Noch eins

Angefügtes Bild

Der sieht doch noch gut aus

Grüße
Crispin

....Der glänzt ja sogar noch! Toll

Grüß dich Stephan,

Mensch, der sieht ja noch richtig gut aus

Naja es gibt schlechtere mit original Lack 😉
Sobald er fertig ist gibt es richtige Bilder und die Geschichte wie er zu mir kam.

Vorab hat 20,- Ost Mark gekostet
Für 2 sr 1

Mensch, das sind ja auf dem Schwarzmarkt nur 1,0225837€.

Es hat sich schon immer gelohnt, mit der Sammelei zeitig genug zu beginnen.

Staphan, herzlich willkommen hier und Gratulation zu dem Ding.

Der sieht noch RICHTIG GUT AUS!!!!!
Viel spaß bei aufbau.
Lass uns mit Bildern teil haben

die Bremse macht mich noch irre, gut ich hab nicht wirklich viel Zeit die letzten Tage am Esser verbracht aber ich habe das Gefühl so richtig habe ich das noch nicht zusammengebaut.
Der Bremsgegenhalter ist geklärt und das passt auch.
Nun die FRage wird die Bremsbackenhalteplatte noch mit einer Mutter auf der Achse fixiert? Ich hab zwar einen Ersatzteilkatalog, aber da sind keine Explosionszeichnungen drin. Wenn ich das Vorderrad einsetze ist der Abstand zwischen den Achsaufnahmen zu groß. Irgendwas fehlt da doch....


Angefügtes Bild

Da gehört noch ne schmale Mutter drauf.

die Bremsankerplatte muss aber noch ein bisschen weiter in die Nabe rein

kann man die Mutter noch irgendwo kaufen? Muss da noch ne Scheibe drunter?
