Achsen und Radlager Übersicht für SR1/2, Montagehinweise

Thema abonnieren | Thema versenden | Thema drucken

der Lehmann	Geschrieben am: 03.03.2019, 15:21
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Ggf. durch Beilagescheiben ist der notwendige Abstand des Tachoantriebes zur Nabe herzustellen. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 03.03.2019, 15:22

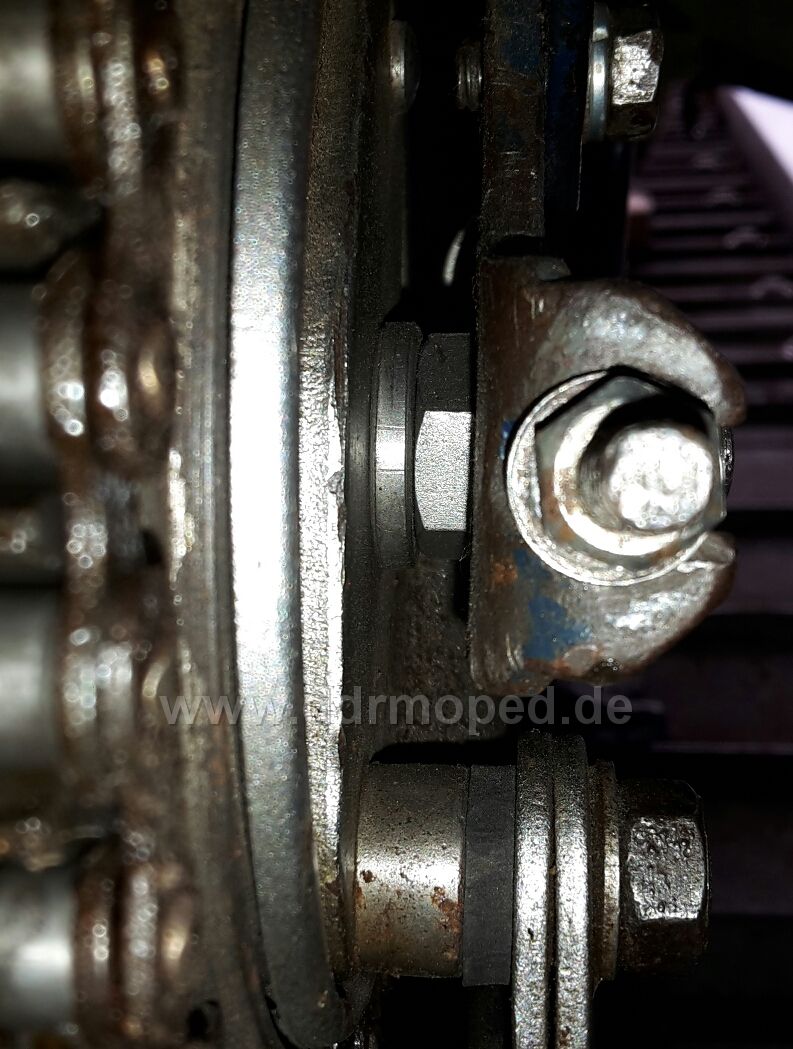

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Hinten rechts: Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 03.03.2019, 15:24
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	...und hinten links. Wie beim SR 1 ist hinten kein Distanzstück erforderlich. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 03.03.2019, 15:32

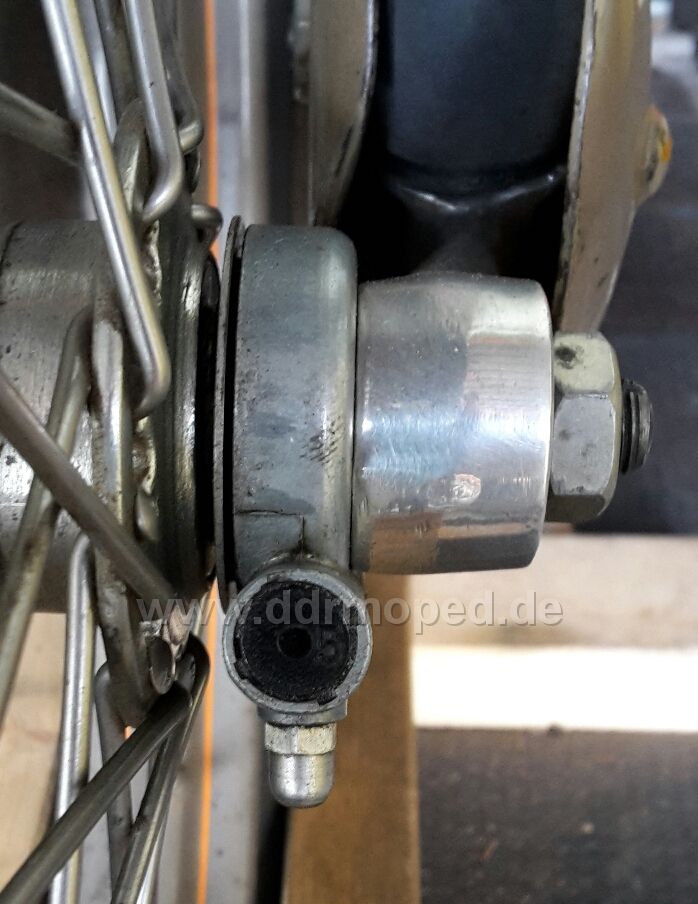

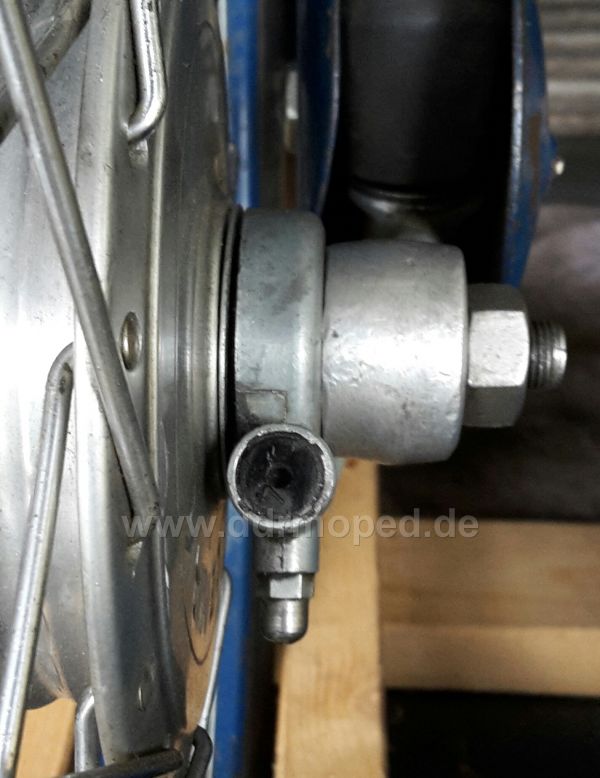

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Jetzt SR 2 Vollnabe RENAK mit den Lagern für Kugeln 6,35 mm, vorn rechts. Gut zu sehen die Sicherungsmutter M10x1 flach. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 03.03.2019, 15:33

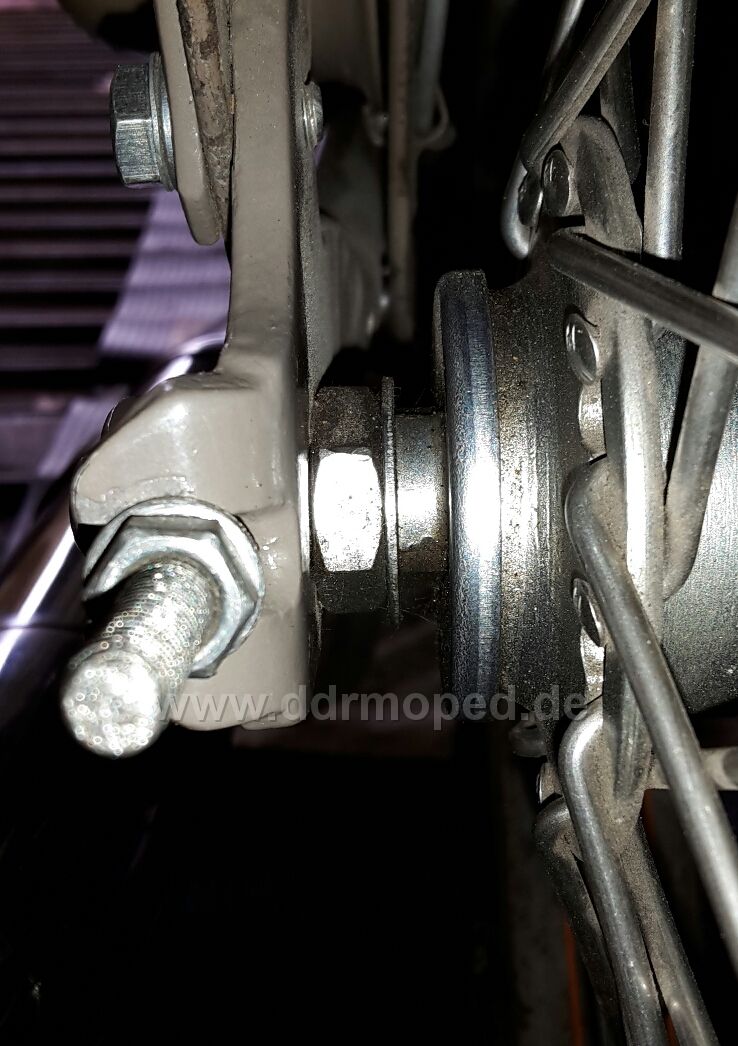

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Vorn links: Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 03.03.2019, 15:34

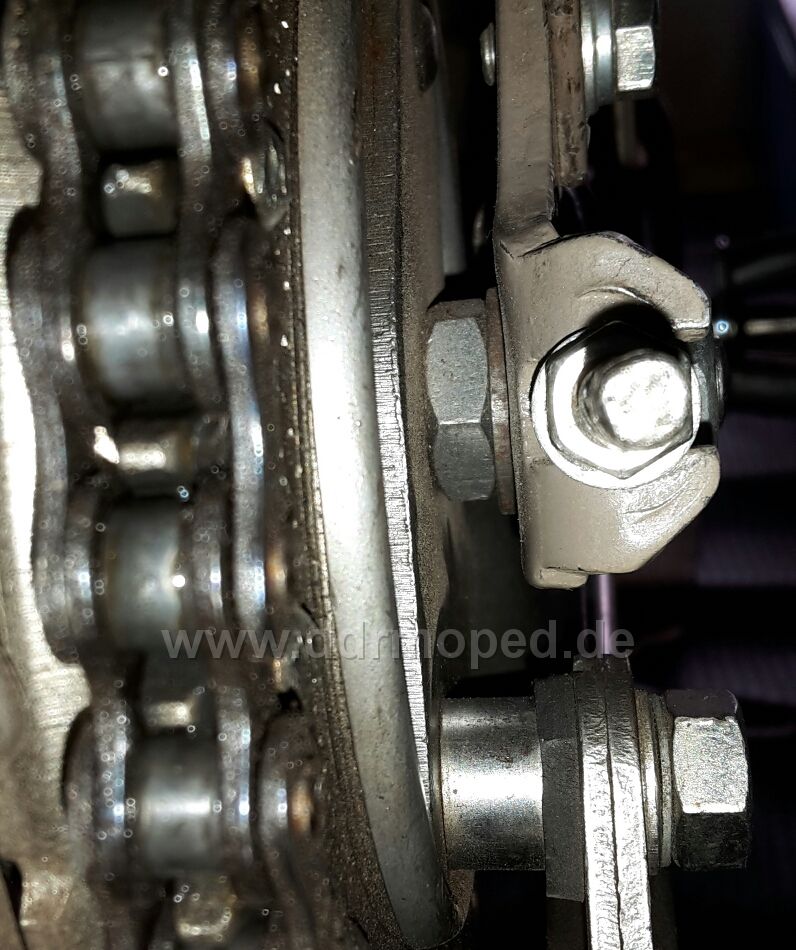

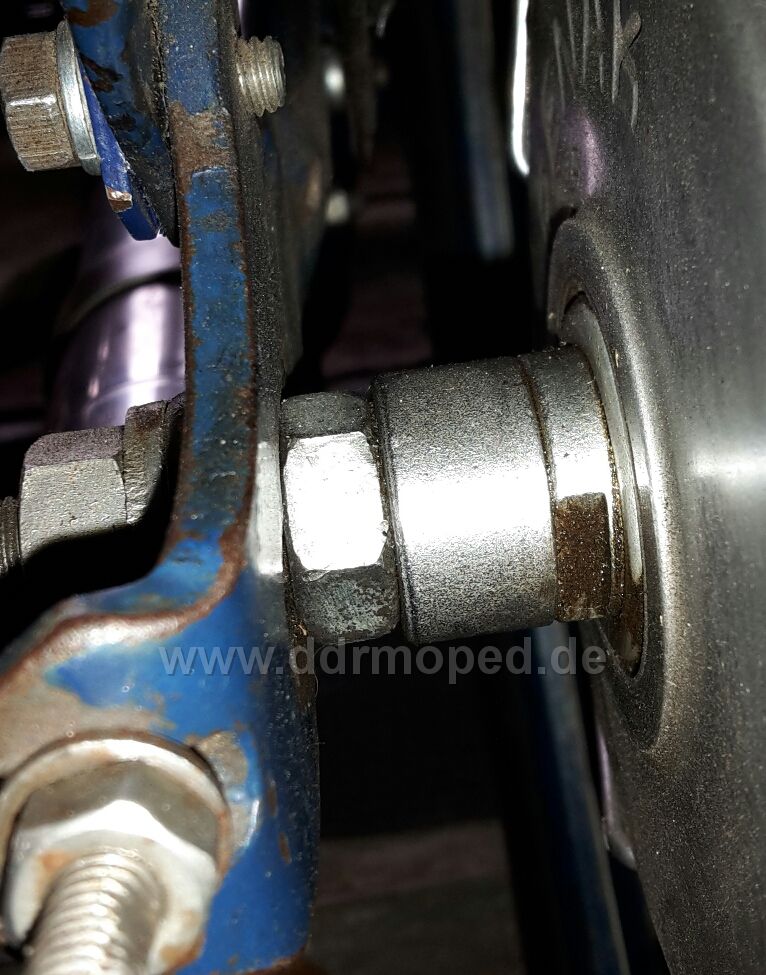

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Hinten rechts. Hier zu sehen das Distanzstück 2,5 mm, welches im ET-Katalog aufgeführt ist. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 03.03.2019, 15:43

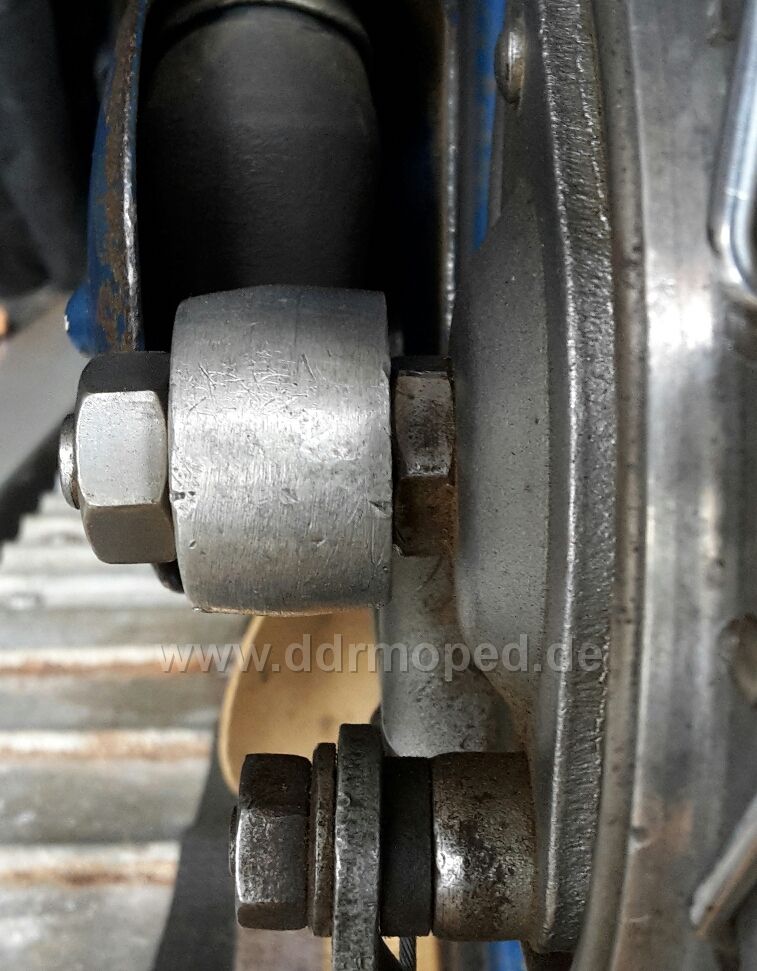

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Hinten links mit Einbau Distanzstück Breite ca. 10 mm. Außendurchmesser 21 mm. Einigermaßen zu sehen ist der Staubschutzdeckel der direkt auf dem Konus sitzt. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 26.03.2019, 18:23

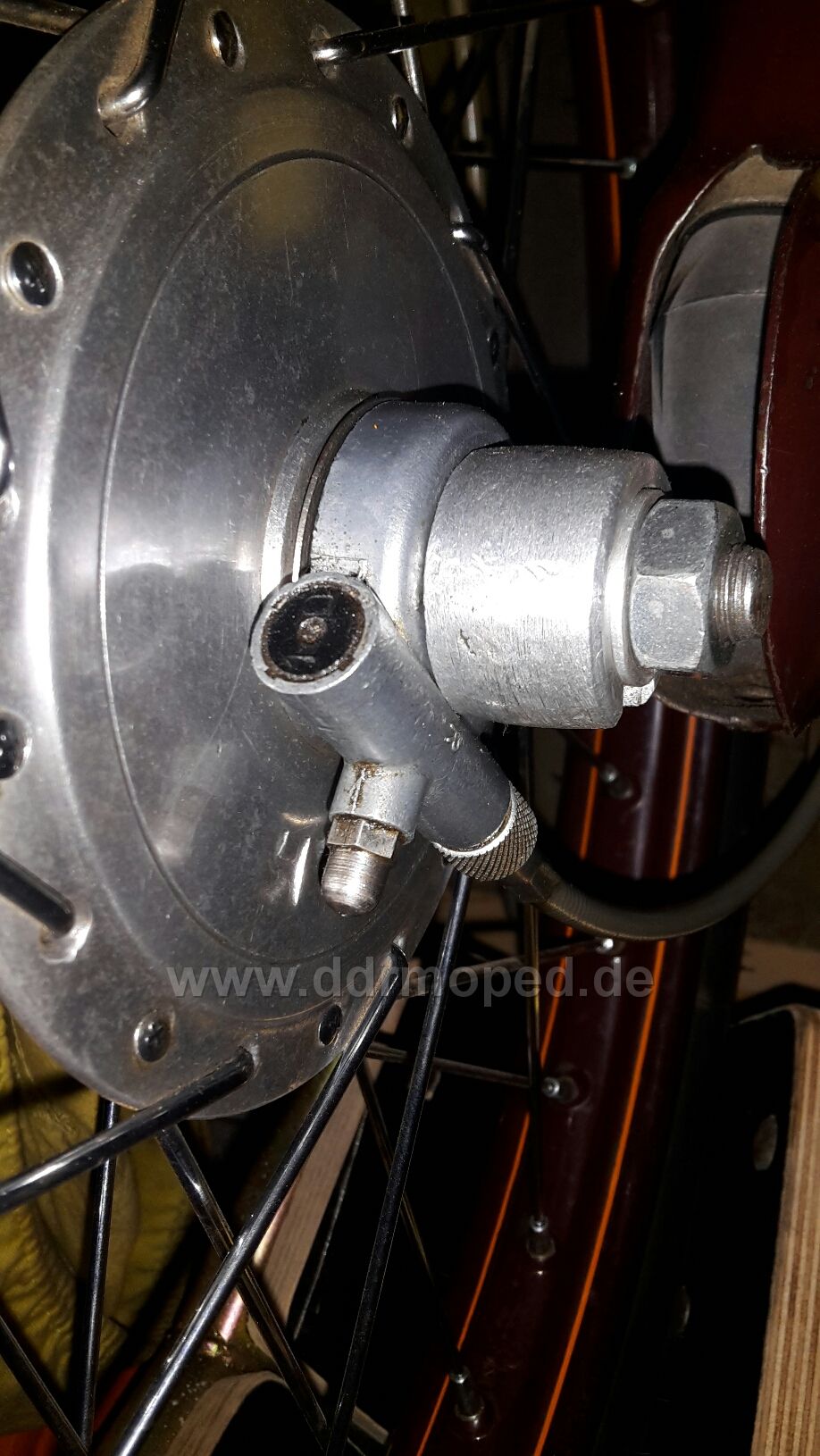

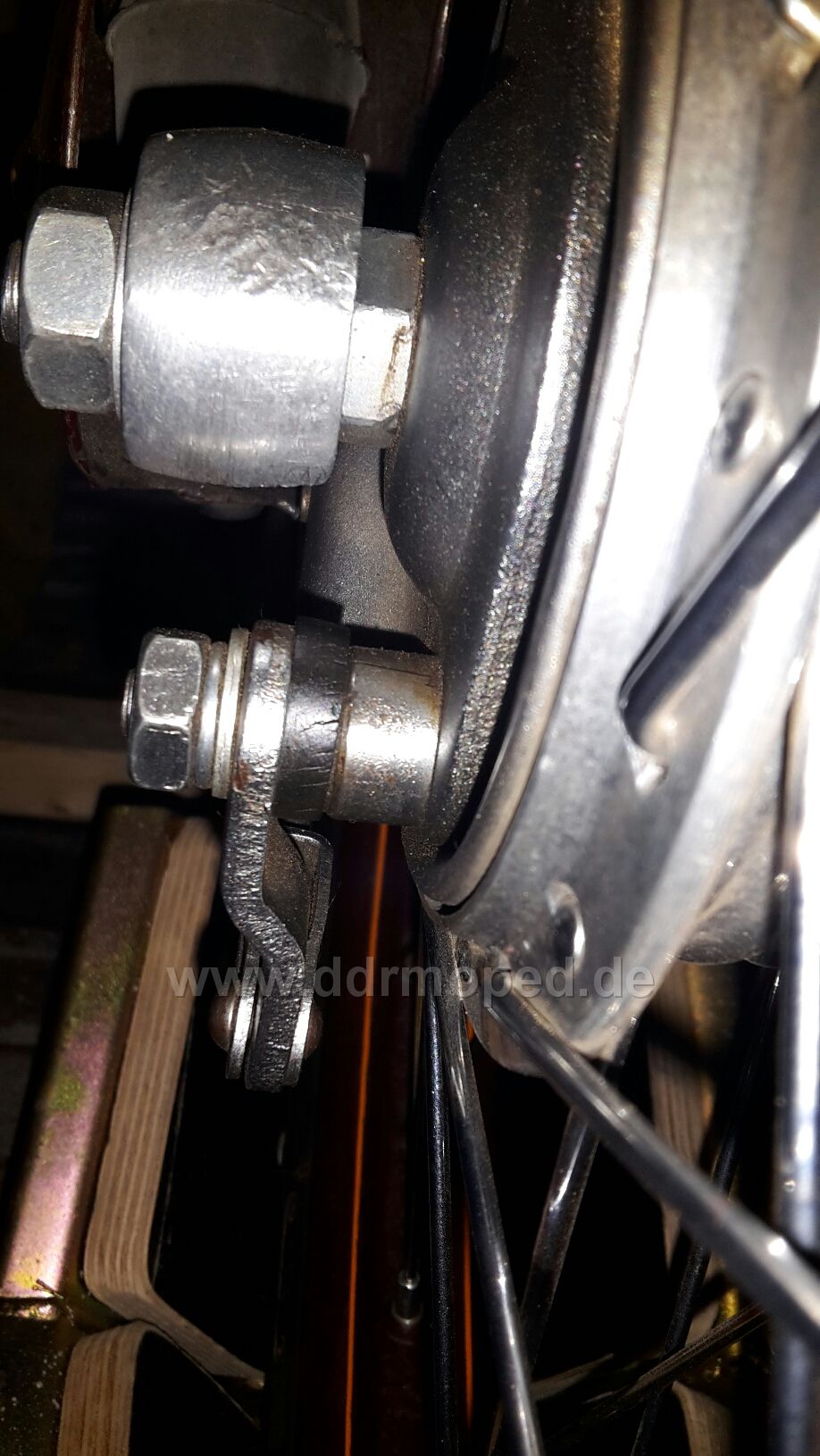

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Nach einer kurzen Pause geht es weiter. Nun der Einbau für die Variante SR 2 und 2E, Nabe RENAK oder später SIMSON und Kugeln 5,55 mm, Achse 10 mm. Vorn rechts: Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 26.03.2019, 18:25
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Vorn links: Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 26.03.2019, 18:26

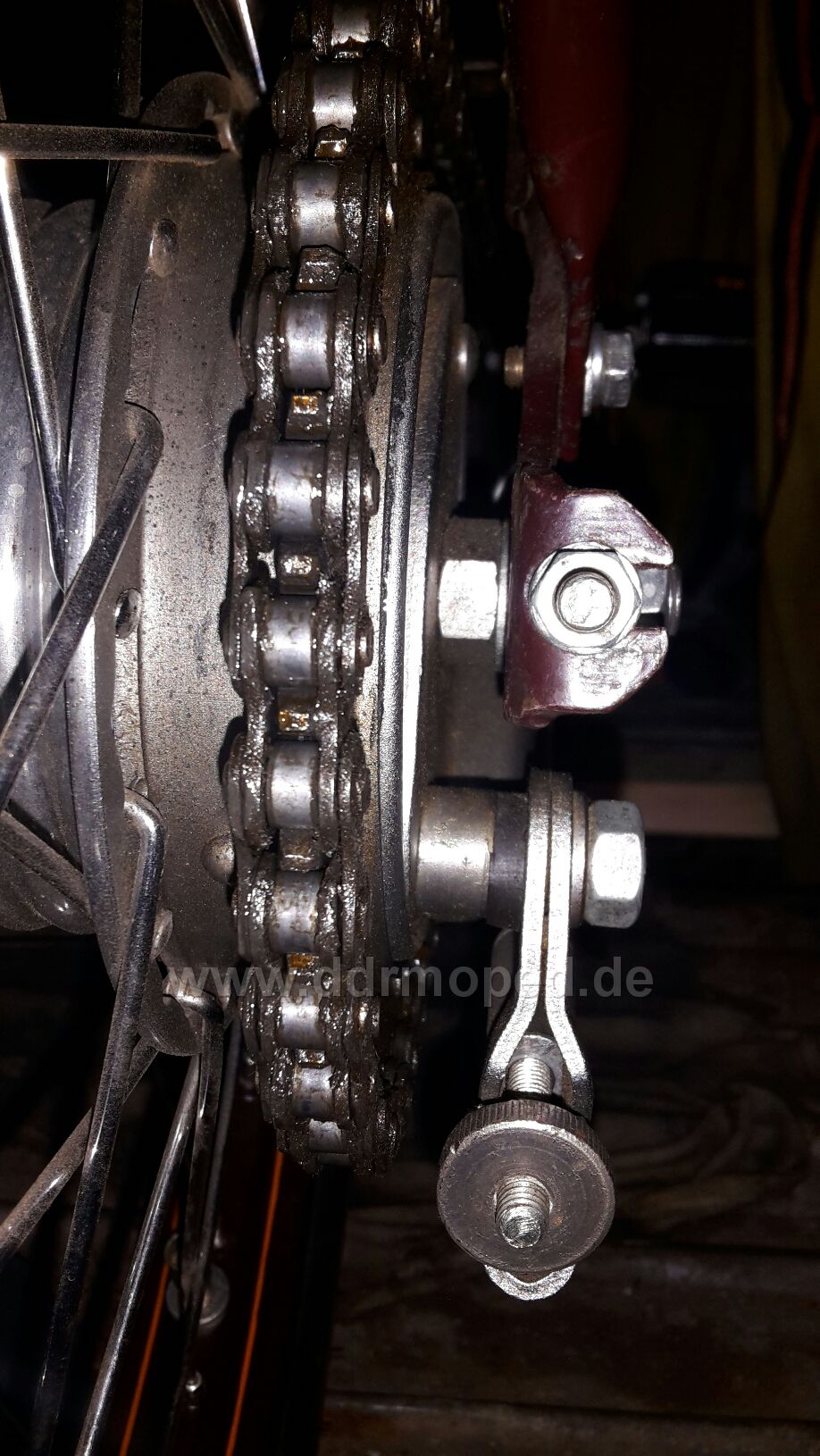

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Hinten rechts: Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 26.03.2019, 18:27

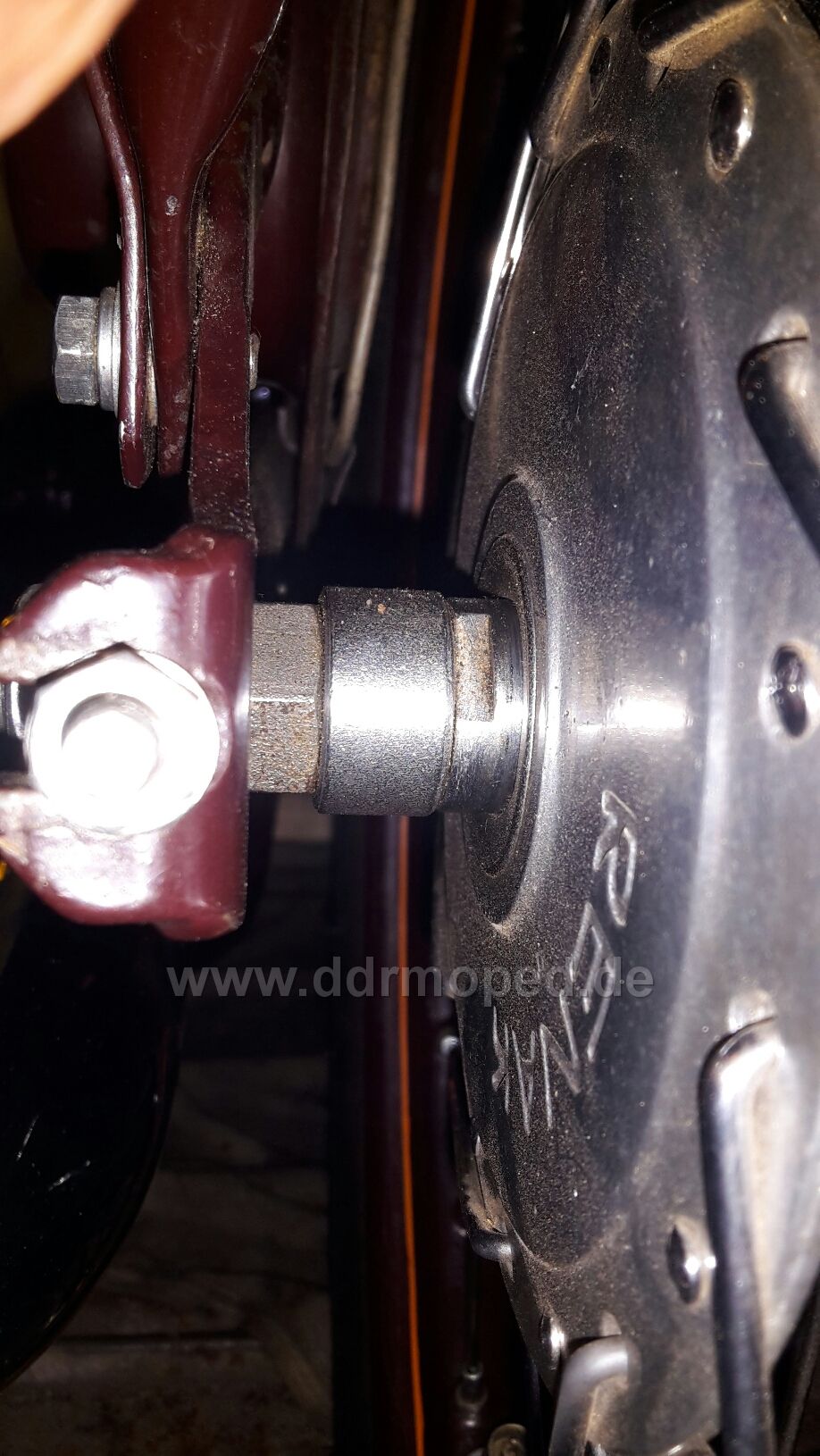

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	...und zum Schluss hinten links: Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 26.03.2019, 18:29
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Nun fehlt nur noch die letzte Ausführung mit 12 mm Achse. Dafür muss ich mir erst gute Bilder besorgen. -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 29.03.2019, 20:44

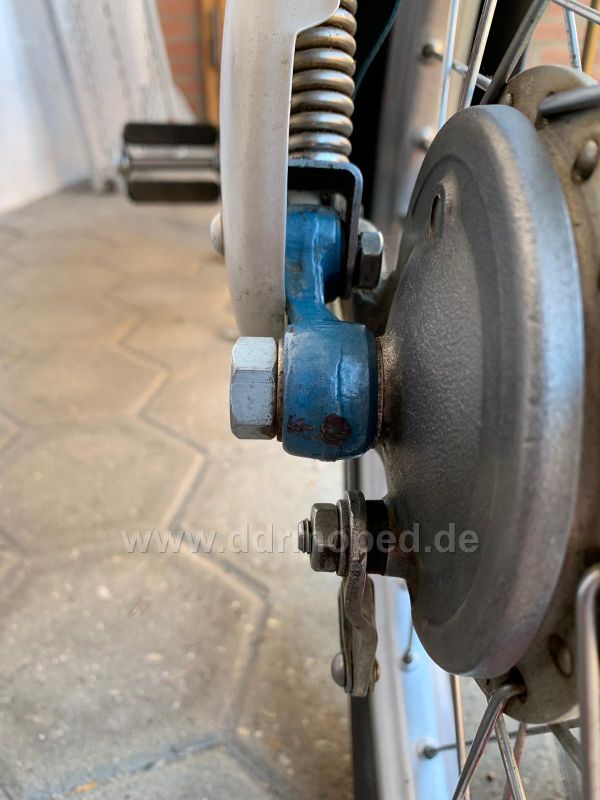

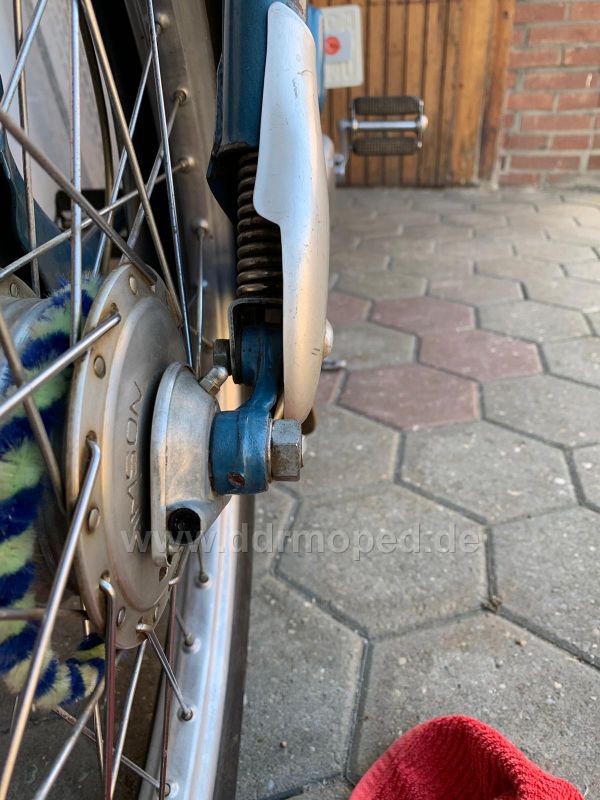

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Jetzt SR 2E mit 12er Achsen, vorn rechts. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 29.03.2019, 20:45
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Vorn links. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 29.03.2019, 20:45

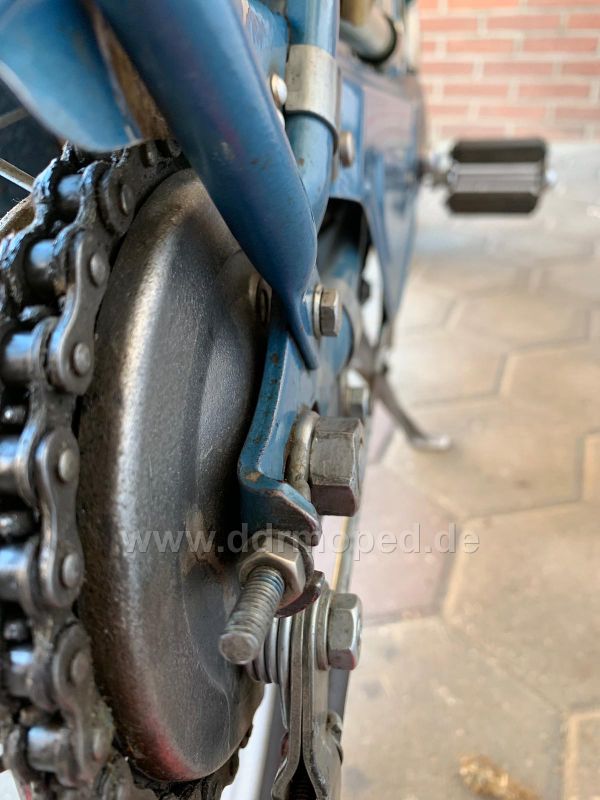

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Hinten rechts. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß
