Achsen und Radlager Übersicht für SR1/2, Montagehinweise

Thema abonnieren | Thema versenden | Thema drucken

der Lehmann	Geschrieben am: 26.02.2019, 17:49
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	SR 2E, 12 mm Achse, vorn Der Aufbau ist analog der Ausführung mit 10 mm Achse. Da mir für die Darstellung die Teile fehlen, leider nur mit Bild aus dem Ersatzteilkatalog (1963). Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 26.02.2019, 17:51
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	SR 2E, Ausführung 12 mm Achse, hinten Da mir auch hier die Teile fehlen, leider nur mit Bild aus dem Ersatzteilkatalog (1963) Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

Boeri	Geschrieben am: 26.02.2019, 20:22
Newbie Gruppe: Mitglieder Beiträge: 15 Mitgliedsnummer.: 10481 Mitglied seit: 20.02.2019	Danke für die super Bilder ! Aber es kommen doch bei den Vollnabe noch Distanzhülsen an Vorder und Hinterachse! Habe ja jetzt einen Ersatzteilkatalog von 1960! Genau das Baujahr von meinen SR2E. Nur ich finde nirgends diese Hülsen in diversen Shops! Hat einer von euch die genauen Maße, das ich sie mir drehen lassen kann? Und nächste Frage brauche ich die, wenn ich auf die normalen Lager umrüste Grüße Boeri

Boeri	Geschrieben am: 26.02.2019, 20:52

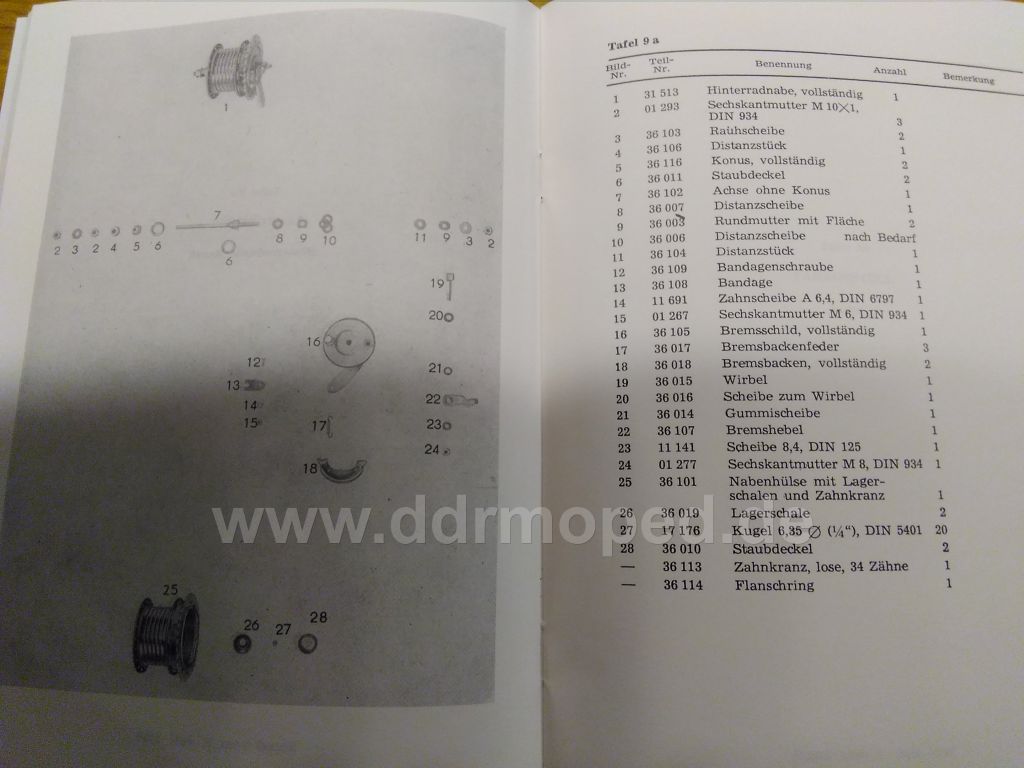

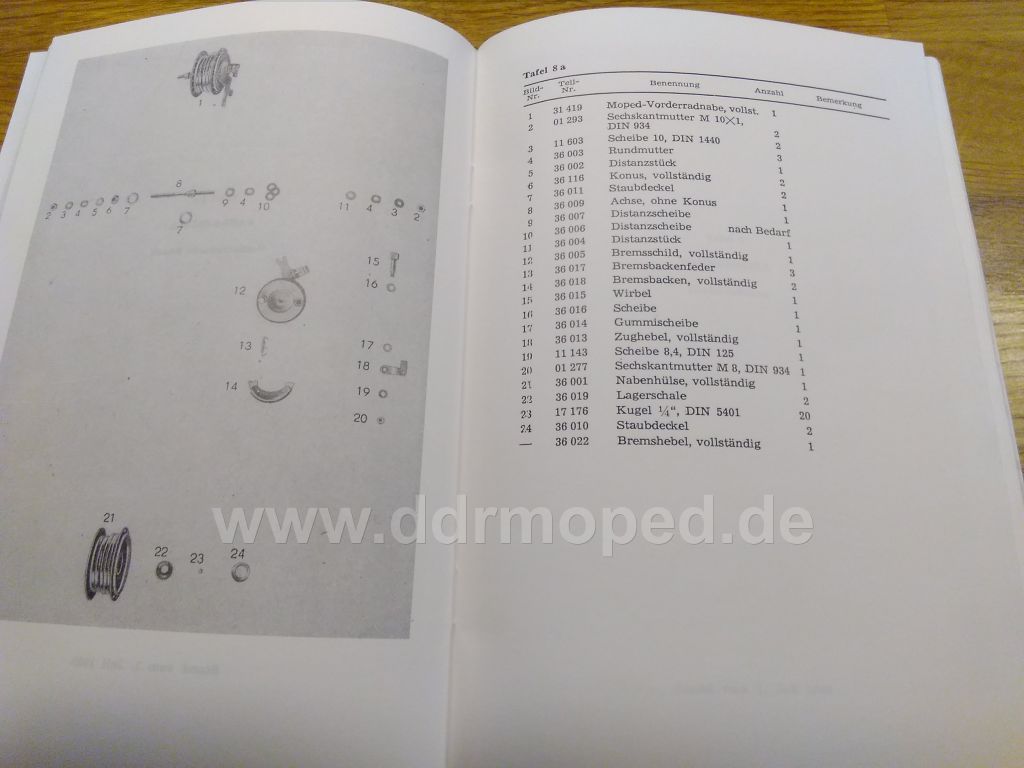

Newbie Gruppe: Mitglieder Beiträge: 15 Mitgliedsnummer.: 10481 Mitglied seit: 20.02.2019	Habe die Bilder aus dem Ersatzteilkatalog von 1960! Da stehen die Distanzhülsen da! Angefügtes Bild

der Lehmann	Geschrieben am: 26.02.2019, 20:54
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Leider hatte ich für die Aufnahmen das Distanzstück an der Hinterachse nicht vorrätig. Die Maße liefere ich nach. Bei der Montage sind abweichend teilweise Ausgleichsscheiben oder Distanzstücke erforderlich. Diese sind in der Aufstellung nicht dabei. Die Verwendung erfolgt bei Bedarf z.B. beim Einbau des Tachoantriebes und/oder der Bremsschilder. Die Ausführung der Muttern (Sechs- oder Zweikant) kann abweichen. Ich habe versucht die Standartausführungen darzustellen. In der Praxis wird man viele abweichende Varianten finden. Das richtige Ausdistanzieren macht dies oft erforderlich. -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

Boeri	Geschrieben am: 26.02.2019, 20:55
Newbie Gruppe: Mitglieder Beiträge: 15 Mitgliedsnummer.: 10481 Mitglied seit: 20.02.2019	Hier ist das für die Hinterachse Angefügtes Bild

Boeri	Geschrieben am: 26.02.2019, 21:00
Newbie Gruppe: Mitglieder Beiträge: 15 Mitgliedsnummer.: 10481 Mitglied seit: 20.02.2019	Also müssen die Lager rein und dann heißt es messen? Weil habe nur Distanzhülsen für die 12 mm Achse gefunden bei Sausewind , die war 9,4 mm stark! Ich schaue einfach dann wenn ich die Lager drin habe! Ist halt Mist wenn man ne Karte kauft die nicht komplett ist! Gruß Boeri

der Lehmann	Geschrieben am: 28.02.2019, 20:11

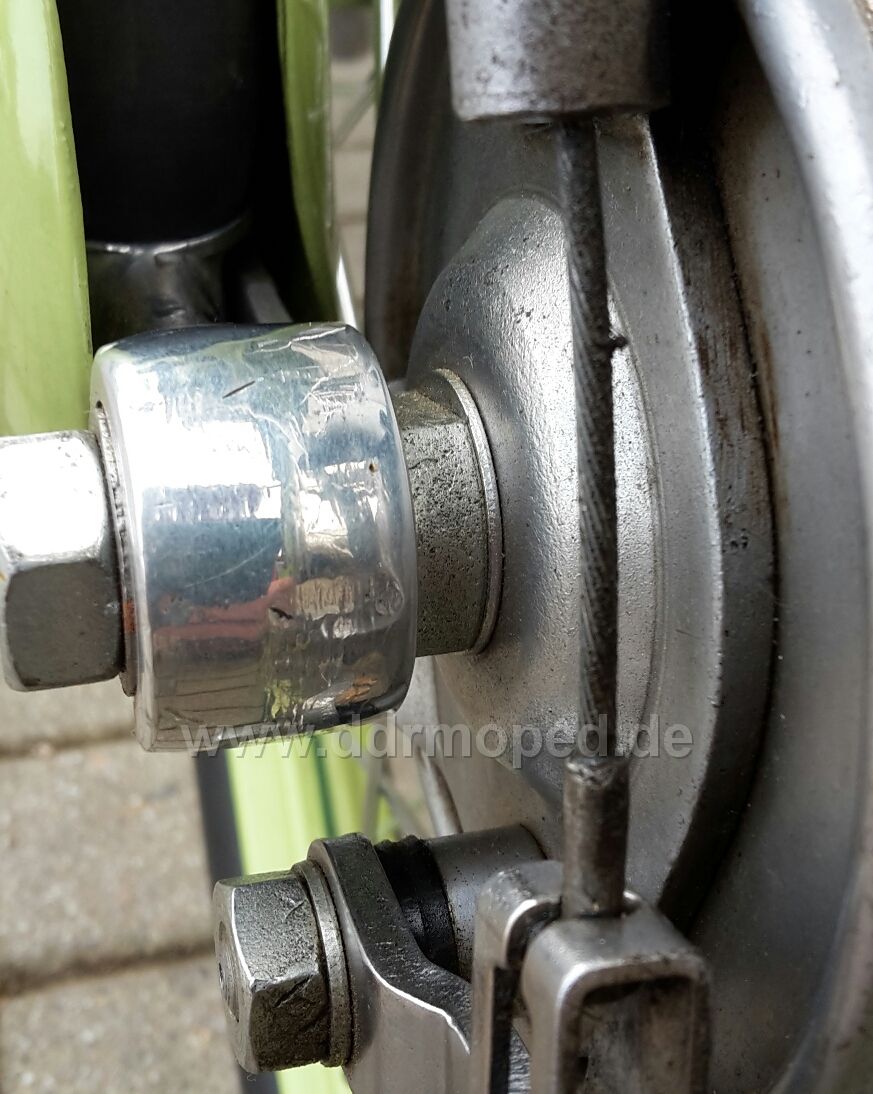

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	So, weiter im Text. SR 1, Einbauzustand in Fahrtrichtung rechts. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 28.02.2019, 20:14

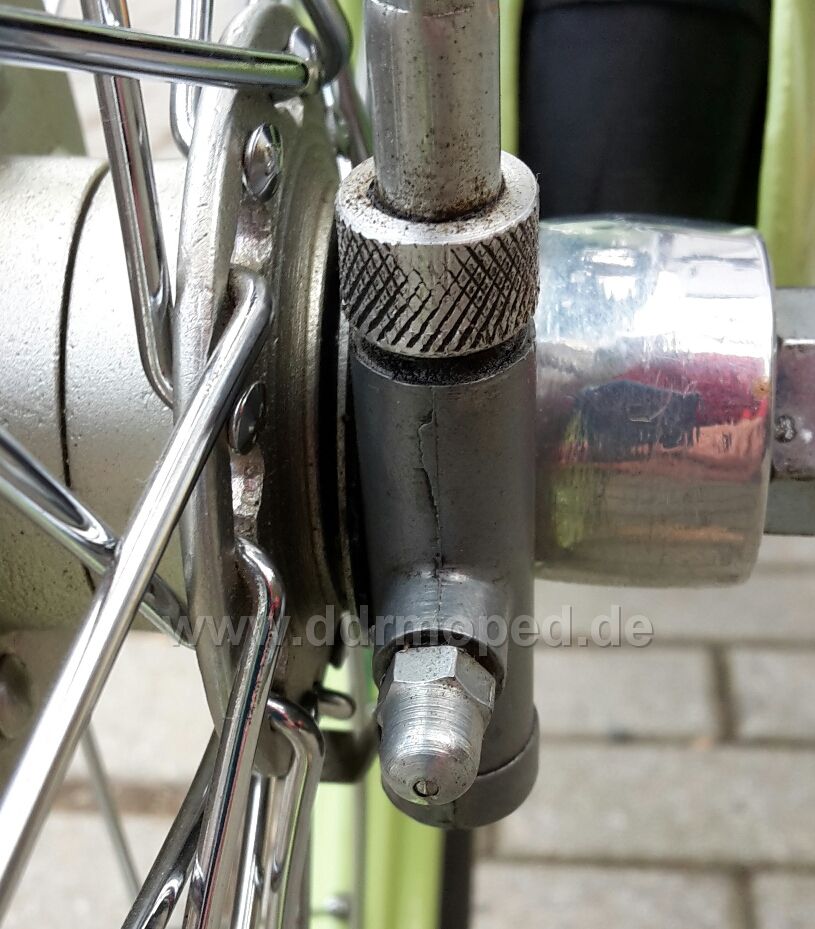

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	...und links. Der Tachoantrieb darf nicht an der Nabe anliegen. Ansonsten mit zusätzlichen Scheiben zwischen Mutter und Antrieb für Abstand sorgen. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 28.02.2019, 20:16

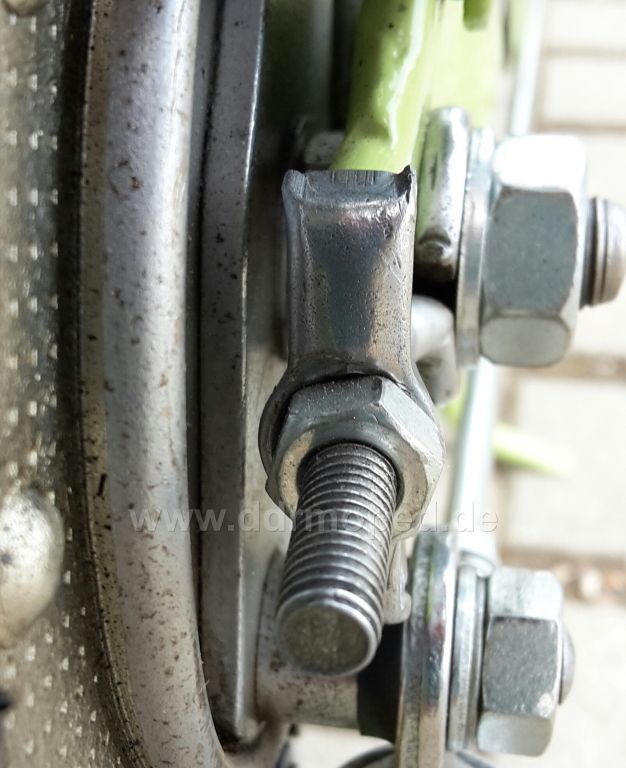

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Hinten rechts. Leider ist nicht viel zu sehen. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

der Lehmann	Geschrieben am: 28.02.2019, 20:18

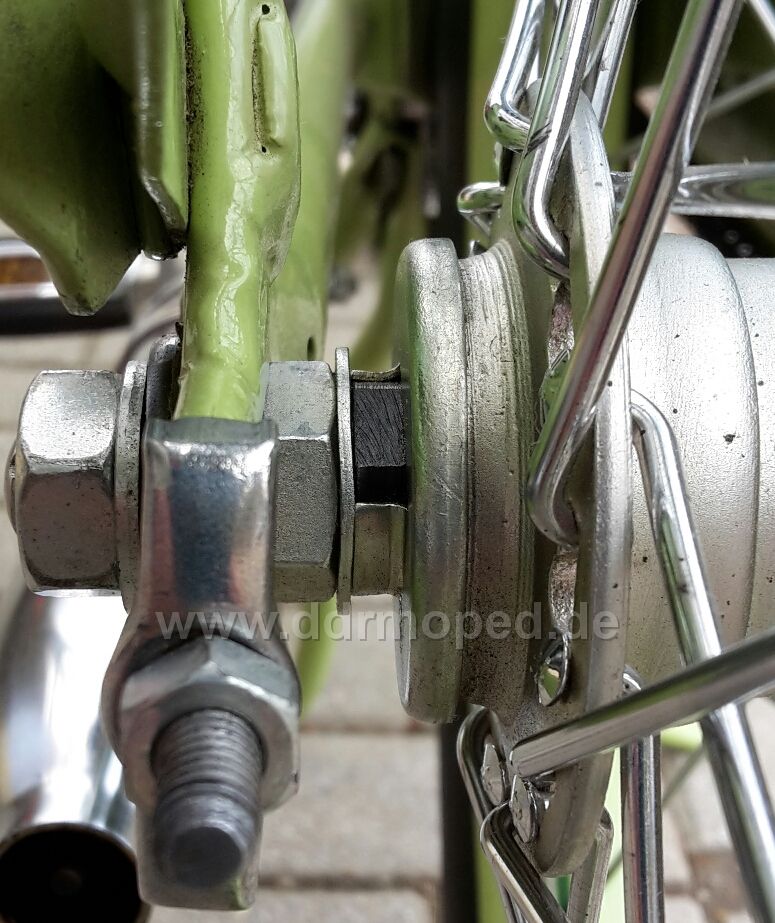

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Dafür links umso mehr. Bei der Halbnabe ist kein Distanzstück erforderlich. Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

Boeri	Geschrieben am: 02.03.2019, 22:59
Newbie Gruppe: Mitglieder Beiträge: 15 Mitgliedsnummer.: 10481 Mitglied seit: 20.02.2019	Hallo, hat einer das orginale Maß von der Distanzhülse an der Vollnabe(10mm Hinterachse)auf der Kettenseite. Im Ersatzteilkatalog von 1960 ist es Position 11? Brauche unbedingt das Maß dafür! Ist beim Umbauset nicht dabei, nur in der Einbauanleitung aufgeführt! Viele Grüße Boeri

der Lehmann	Geschrieben am: 03.03.2019, 08:40
Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	- Innen ist klar bei 10 mm Achse. - Außendurchmesser 21 mm - Länge ca. 10 mm. Ich konnte nur im eingebauten Zustand messen. Es kommt aber auch nicht auf den 1/10 mm an. -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß

Boeri	Geschrieben am: 03.03.2019, 12:58
Newbie Gruppe: Mitglieder Beiträge: 15 Mitgliedsnummer.: 10481 Mitglied seit: 20.02.2019	Hallo Jürgen! Da danke ich dir erstmal für die schnelle Hilfe! Zum Glück ist der ganze ander Rest für die Achsen dabei! War eine gute Entscheidung auf normale Lager umzubauen und die Beschreibung dazu ist echt super! Werde mich erstmal dran machen und die Felgen aufarbeiten und dann erst die Achsen einzubauen! Viele Grüße Boeri

der Lehmann	Geschrieben am: 03.03.2019, 15:19

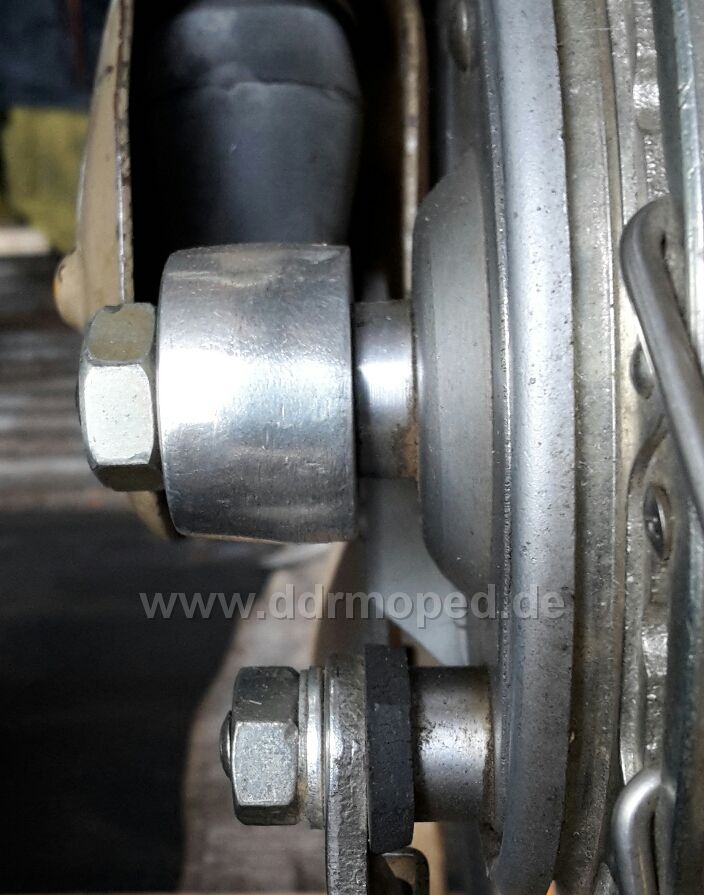

Advanced Member Gruppe: Mitglieder Beiträge: 8616 Mitgliedsnummer.: 487 Mitglied seit: 17.02.2007	Bitteschön! Jetzt geht es weiter mit SR 2 - Halbnabe. Es gibt zwar wenig Unterschiede zum SR 1, der Vollständigkeit halber habe ich es aber dokumentiert. Von rechts: Angefügtes Bild -------------------- Viele Grüße, Jürgen Teilnahme UT 1 bis UT 6 und UT 8 bis UT 13 UT 14 in der Sächsischen Schweiz im Jahr 2021 auch abgesagt! "Das Können ist des Dürfens Maß!" Paul Preuß
