Mein erster "richtiger" Vogel, SR4-1SK, 68er Baujahr

[MisterFlo]

Danke Alex

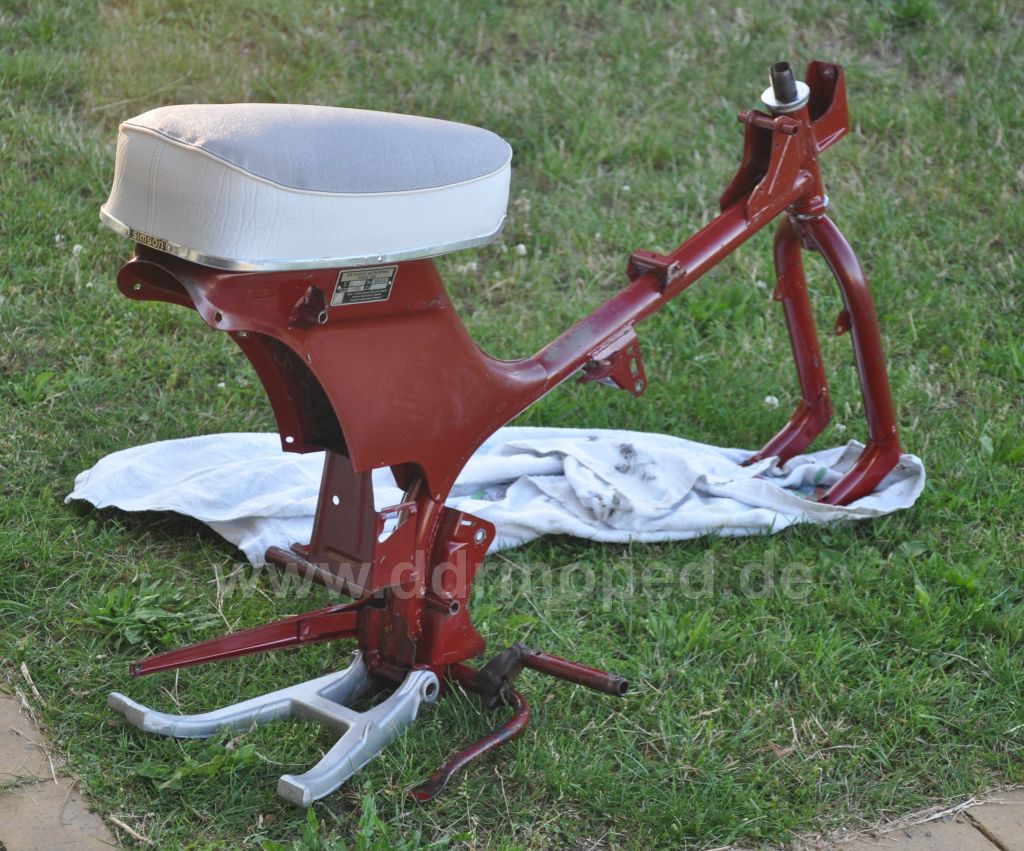

Und mit montierter Sitzbank wird der Spatz immer mehr wieder erkennbar

Angefügtes Bild

[Rene´]

Klaro Schwinge ,Räder und Lenker ran und das Laufrad ist fertig

[domdey]

Welcher Hamster soll damit fahren ???

[Rush]

ich hab den Keder vom Knieblech (Schwalbe) genommen . Sieht gut aus aber Original ist Original

[MisterFlo]

So liebe Leute, ich hab mal wieder ne Frage :
In die Nabe kommen wirklich nur die Radlager, ein Sicherungsring, auf die Lager dann die Gummischeiben und das war's? Darauf kommen dann direkt Bremsschild/Abdeckung?? Keine Scheibe o.Ä.?

[domdey]

Zwischen den Radlagern sitzt noch 'n Rohrstück .
Ansonsten is' alles so, wie du es aufzähltest .

[MisterFlo]

OK, danke Alex. Dann lag ich ja richtig

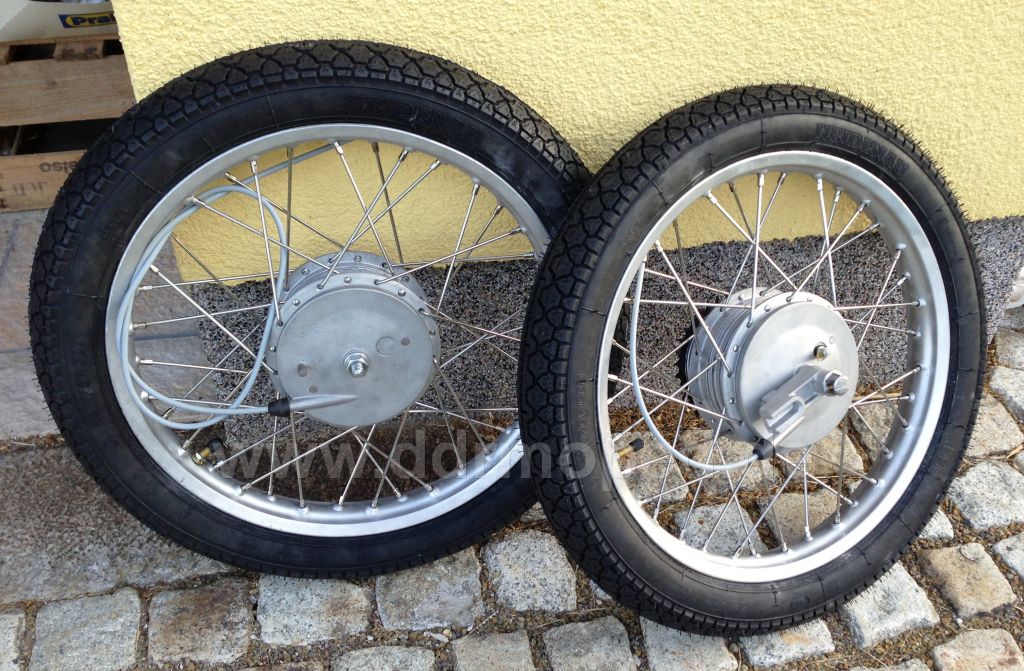

Gestern hab ich die Räder vom Zentrieren wieder geholt und nun sind sie einbaubereit

Angefügtes Bild

[MisterFlo]

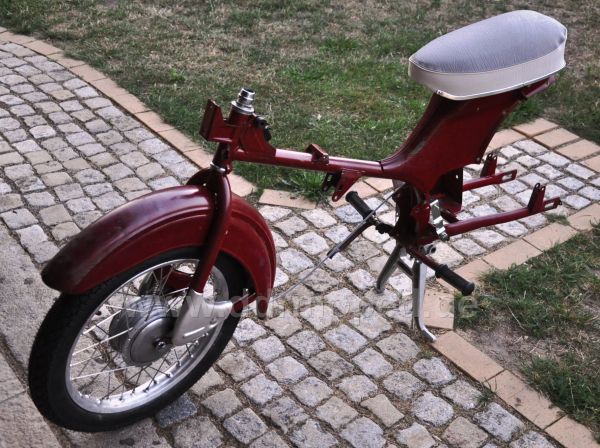

Nach Geld-Sammelei und langem Warten sind die Schrauben endlich wieder aus der Galvanik zurückgekommen und es kann weitergehen

Als erstes der aktuelle Zwischenstand

Angefügtes Bild

[MisterFlo]

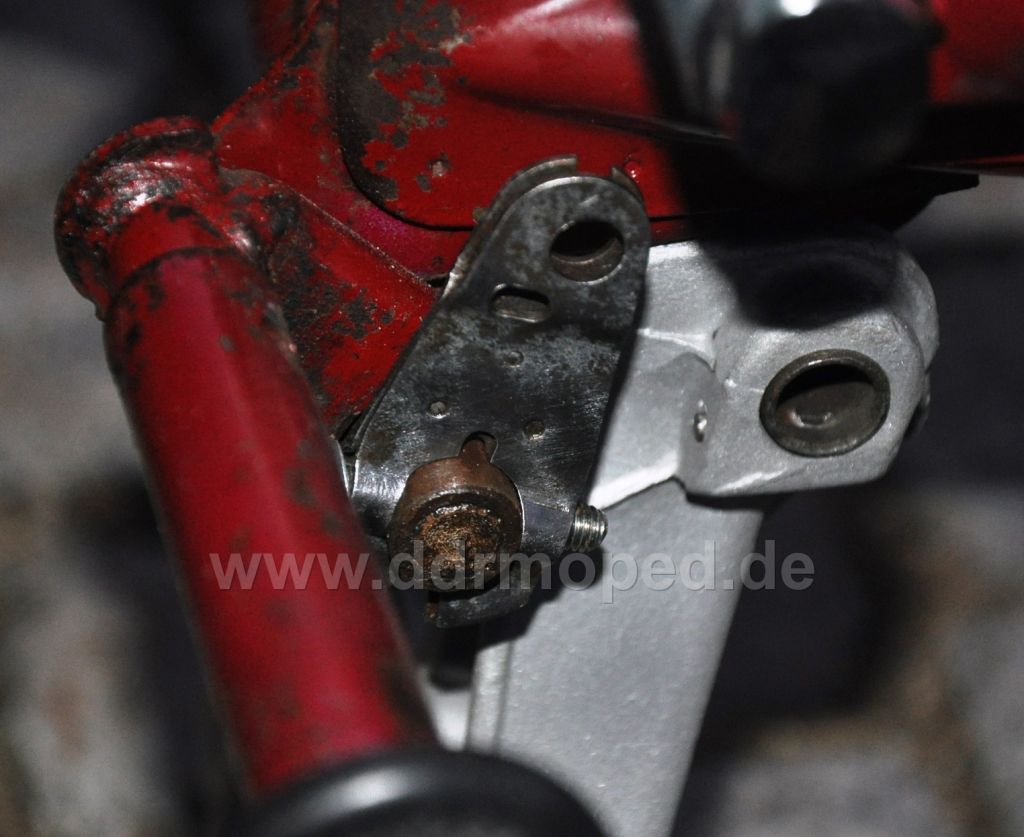

Ist der Hebel so richtig herum? Muss da nicht noch irgendwo eine Feder rein (damit der wieder zurückgeht)?? Bloß wo sollte die am Rahmen rein

Danke im Voraus!

Angefügtes Bild

[Simson-Sammler]

Bei meinem ist es andersrum.
Also den Hebel abziehen und um 180° drehen und wieder drauf stecken. In dem ovalen Loch wird dann die Feder eingehangen und in dem Großen der Bowdenzug.
An der Auspuffstrebe müsste ein Bowdenzughalter sein, dort wird der Bowdenzug durchgeführt und an diesem Teil ist auch ein kleines Loch, wodurch die andere Seite der Feder kommt.
Schwer zu erklären, ich mach morgen ein Foto.

Bearbeitet von Simson-Sammler am 20.07.2013, 21:46

[MisterFlo]

Super, danke

[domdey]

Bevor der Hebel da überhaupt auf die Bremshebelwelle gesteckt wird, kommt eine Gummischeibe 16X25X3 hinter den Hebel . Diese schützt die Bremshebellagerung vor eindringendem Wasser und Schmutz .
Der Hebel ist tatsächlich falsch rum drauf ! Die breite Seite an der Nippelaufnahme des Hebels soll die Kraft beim Betätigen aufnehmen . Hinter dem Hebel in Richtung Hinterrad ist das Widerlager für den Bremsbowdenzug . In dieses gehört noch das sogenannte Halteplättchen . Da dein Spatz ja sicherlich die alte Hinterradbremse mit innenliegendem Hebel hat, sollte dieses Halteplättchen ein M6-Gewindeloch für die Seilzugstellschraube haben und ein kleineres Loch darunter für die Rückholfeder, die hier und vorn in den Hebel eingehängt wird .

[Simson-Sammler]

@domdey
Ja? Gut zu wissen.

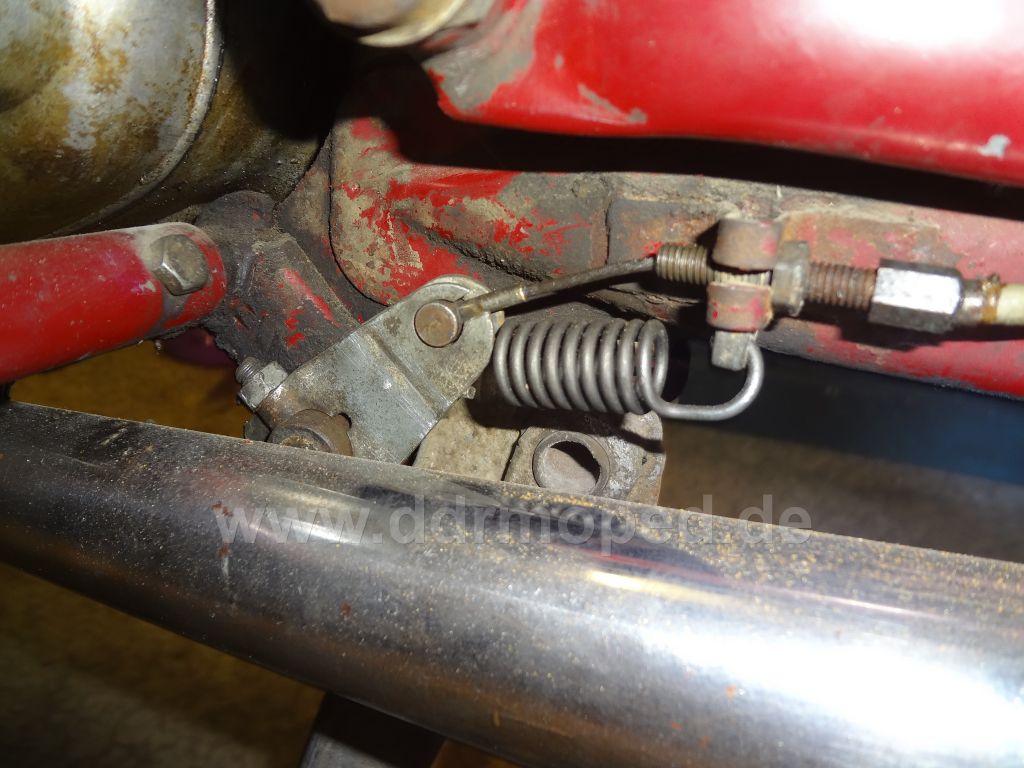

So, hier das versprochene Bild:

Angefügtes Bild

[Rene´]

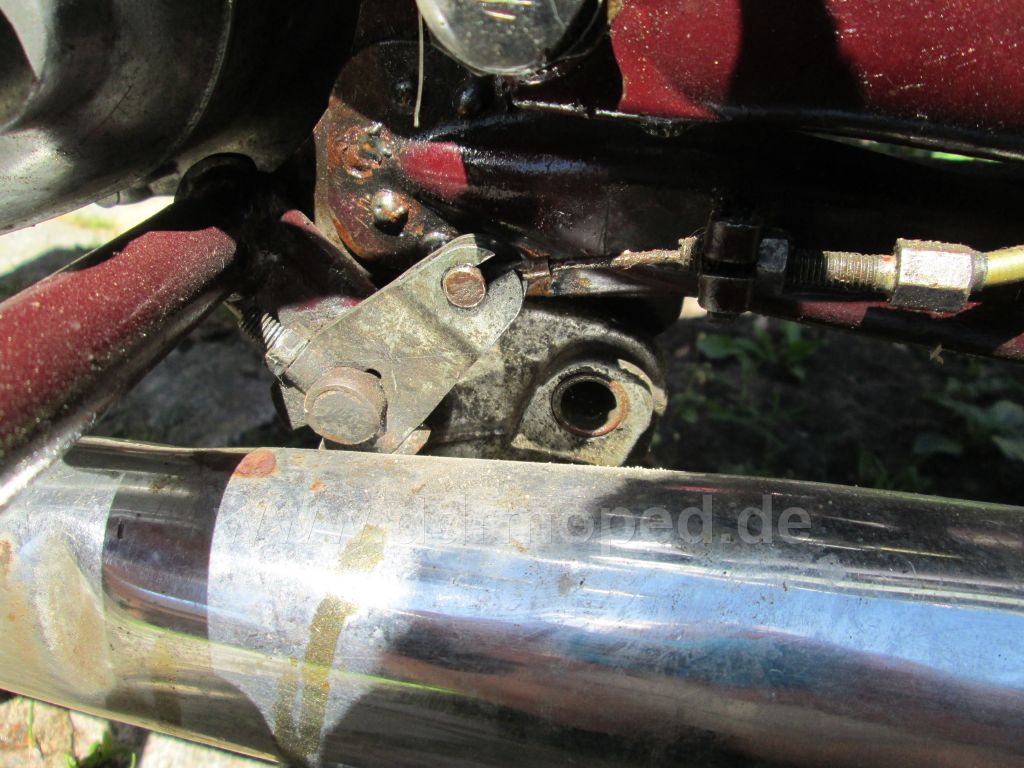

Bei mir ist keine Feder drann oder kam die erst später?

Angefügtes Bild

[Tom]

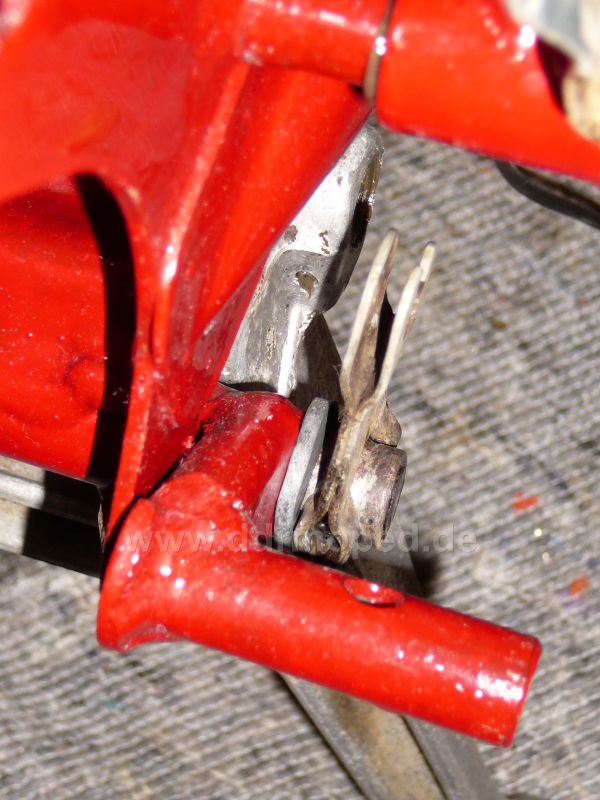

Wie schon geschrieben: Den Gummiring nicht vergessen:


Angefügtes Bild
