Handbohrmaschiene (HBM) Multimax Aufsätze, DDR Stichsäge/Kreissäge/Heckenschere

[MrNick96]

Moin Moin,

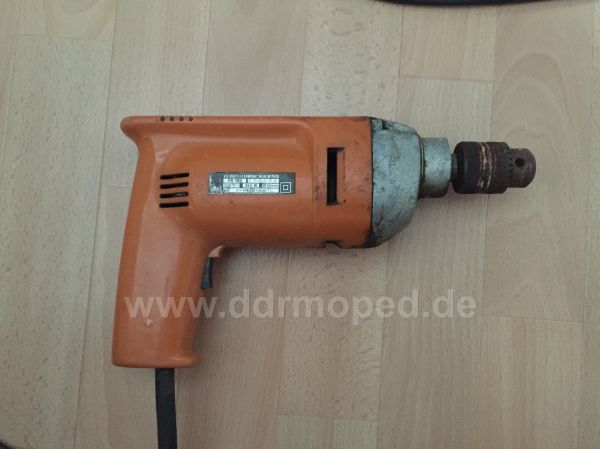

beim gestrigen Ausruempeln einer Garage bei einem Bekannten bin ich auf eine Handbohrmaschiene des Types "HB 10.1" des VEB Mansfeld Kombinat Wilhelm Pieck gestoßen. Logischerweise gleich eingesackt .

Beim recherchieren im Web bin ich dann auf tolle Aufsätze wie die Stichsäge für die Handbohrmaschiene gestoßen.

Nunja nun steh ich bloß vor ein paar Rätsel. Kaufe ich mir ein paar von diesen Aufsätzen? Besonders interessiert mich der Stichsägen, Handkreissäge und Heckensäge aufsatz.
Kann mir jemand ein paar Erfahrungsberichte mitteilen bezüglich der Lebensdauer und der Funktionalität?
Und wie "Schließe" ich die Bohrmaschiene überhaupt an (benötige ich noch adapter oder sonstiges?).


Die Aufsätze werden logischerweise auch nicht jeden Tag gebraucht. wenn es hoch kommt dann 10 mal im Jahr

Über Infos oder sogar digitaliesierte Handbücher würde ich mich sehr freuen

Angefügtes Bild

[Unhold]

Ich habe auch schon mal einen Schleifbock als Bohrmaschinen-Aufsatz gesehen.

Vor drei Jahren hatte ich mal so einen Heckenscheren-Aufsatz mit einer Smalkalda-Bohrmaschine dran geschenkt bekommen und für ein paar Tage in Gebrauch. Das Teil war robust und hat problemlos funktioniert.
Die Bohrmaschine hab ich noch da, den Heckenscheren-Aufsatz bei Ebay vertickt (19,99 €).

[MrNick96]

das hört sich ja schonmal gut an

Aufsätze gibt es sehr viele für die Multimax'en und sogar noch recht billig zu bekommen

Kannst du dich noch erinnern wie die Aufnahme des Bohrfutters war?

[Quax]

Meines Wissens nach wird das Bohrfutter abgeschraubt und dafür eine Mitnehmermutter angebracht, diese treibt dann das entsprechende Zusatzgerät an.
Diese Muttern gab es auch nach der Wende noch in Baumärkten, das Gewinde am Bohrfutter war ja "International"
Zusatzgeräte gab es haufenweise, von Hand und Tischkreissäge über Stichsäge, Heckenschere, Drechselbank bis hin zum Rasenmäher (wobei dieses Gerät leistungsmäßig schon eine Zumutung für den Mähwilligen war)

mfg gert

[rokaluwe]

Hallo,

da mußt du aufpassen mit dem Gewinde ich glaube bei den Smalcaldas war das 20 Gang UNF Gewinde und bei der HB 10.1 ist das M 10 x1. Weiterhin passen bei der HB 10.1 nur Zusatzgeräte für die Multimax andere nur mit Adapterring. Die HB 10.1 war meine erste Bohrmaschine zu DDR Zeiten und die habe ich heute noch. War damals auch nicht billig und schwer zu bekommen, habe bestimmt 2 Jahre versucht eine zu bekommen. Der Schalter war mal defekt und die Gewindebuchsen im Plastegehäuse haben sich gelockert.( Sekundenkleber hats gerichtet ) und das Futter mußte mal gewechselt werden. Das hat den Schlagbohrvorsatz nicht vertragen. Damit habe ich viele Jahre gedrechselt und ne Kreissäge betrieben. Wegen dm Gewinde kann ich Donnerstag, wenn ich wieder in der Heimat bin mal schauen. Auch die Bedienungsanleitung müßte ich irgendwo noch haben.

Gruß Uwe

[MrNick96]

Interessant zu wissen. Das mit dem Gewinde kriege ich ja schnell raus
Über detaillierte Bilder würde ich mich freuen und natürlich auch über die Bedienungsanleitung

Weiß einer ob man diesen Mitnehmer noch als Nachbau bekommt? Im großen Auktionshaus finde ich leider nichts....

[essifreak]

bei meiner Oma liegt sowas auch noch rum, glaube da war noch ein Handkreissägenaufsatz und ne Heckenschere dabei, wenn du Interesse hast, kann ich demnächst mal nachschauen

[rokaluwe]

Hallo,

habe gerade im E bay geschaut die Muttern 1/2 " UNF für die Smalcaldabohrmaschinen gibt es im Ebay noch einzeln. Die Mitnehmermuttern sind meistens zu den jeweiligen Zusatzgeräten mitgeliefert worden. SW 19 und 24. Die Muttern sind aber oft über die Laufe der Jahre verlorengegangen. Manche Geräte haben auch eine Kupplung mit Schlüsselweite. Die Heckenschere und die Stichsäge glaube ich auch. Bei der Handkreissäge wird die Sägeblattaufnahme direkt auf das Gewinde aufgeschraubt. Genaueres wie gesagt, wenn ich zu Hause bin.

Gruß Uwe

[MrNick96]

@essifreak

Hab dir eine Pn geschickt.

@rokaluwe
Ich hatte gestern bei Goo** Bilder Schon ein Bild von dieser Mitnehmermutter gesehen. Das war im Endeffekt eine Länge Mutter ( Ich glaube auch Gewindeverbinder genannt) mit der Schlüsselweite 19.

[T138 25419]

Wir hatten zu DDR Zeiten ab 1980 und Folgende den ganzen Innenausbau von unserem Kajütboot mit der Multimax und dem Kreissägenaufsatz gemacht. Da hatten wir auch noch einen Lochsägeaufsatz dazu der in das Bohrfutter gespannt wurde.

[essifreak]

War heute mal bei meiner Oma und hab paar Bilder gemacht

Angefügtes Bild

[essifreak]

Angefügtes Bild

[essifreak]

Angefügtes Bild

[essifreak]

Wer Interesse an dem Zeug hat, darf mir gerne ein Angebot machen
