Konstrucktionsversuche Alarmanlage

[enrico-82]

Hallo,

ich habe mir mal etwas die Birne zermatert wie man die S51 besser schützen kann - das kam dabei raus:

- 1 Sirene 6 V
- 1 Microtaster der bei Druck schließt
- 1 Schlüsselschalter

Angeschlossen würde es nach dem beigefügten Bilde - wobei ich noch nicht weiß wie ich gleich zeitig die Zündspule unterbrechen kann - hier soll ja nicht gleich der Strom gen Masse abgeleitet werden

Bitte helft mir da mal auf die Sprünge...

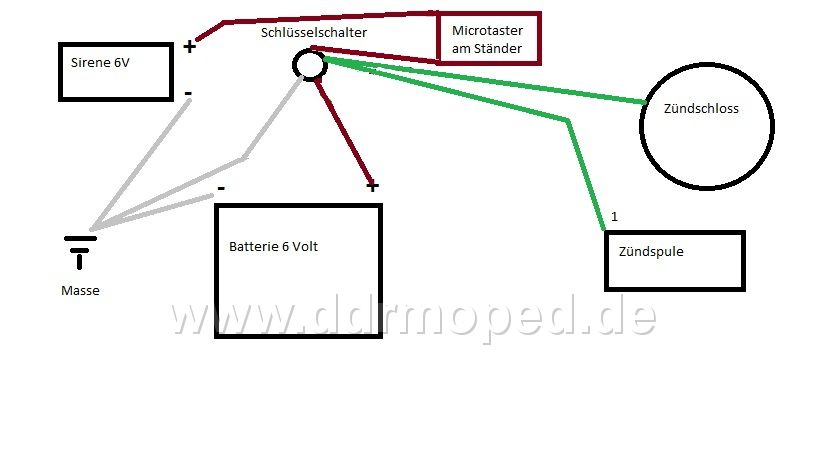

Angefügtes Bild

[enrico-82]

Eventuell gibt es Schlösser mit 2 Stufen, also 1 - Anlage scharf 2- Anlage scharf+Zündungskabel auf Masse geschaltet

[enrico-82]

So dieses Schloss sollte gehen: Klick

Man muss jedoch beachten, dass man ein Schloss für beide Abzugsmöglichkeiten bekommt!

Dann hat sich die Anschlusstheorie wie folgt:

+ von Batterie wird auf den Taster geschalten, das Zündungskabel geht 2 mal an den Schlüssel und wir dann auf Masse geschalten, so kann bei ausgeschalteter Anlage das Ganze laufen

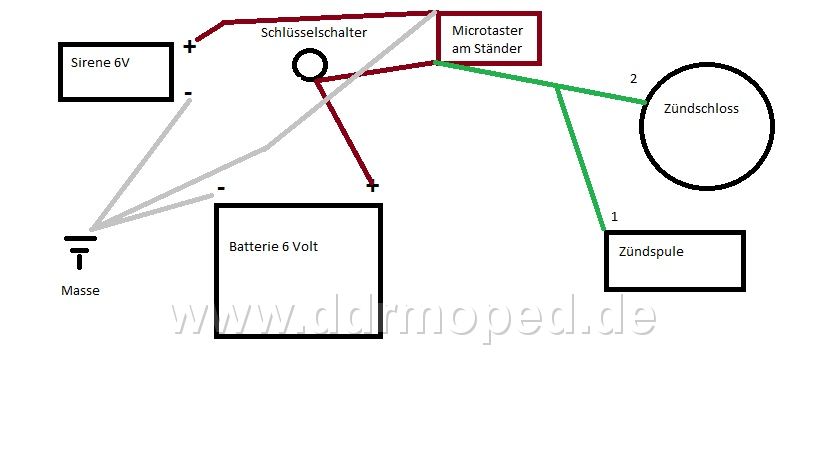

Angefügtes Bild

[Simsonschrauber23]

Für was soll der Schlüsselschalter gut sein
Ich hätts einfach so gemacht, das der Schalter am Ständer Masse schaltet und dadurch Zündspule deaktiviert und die Sirene aktiviert
Ist am einfachsten, ähnliches Prinzip wie der Bremslichtschalter in der Trommel...
Oder die Zündspule halt per Relais lahmlegen ist aber wesentlich schwieriger...
Bei deiner Schaltung wird die Spule ja erst durch drehen des Schlüssels deaktiviert oder wie sehe ich das jetzt

[enrico-82]

Genau die Anlage wird durch den Schlüssel in Betrieb genommen und die Zündung dadurch unterbrochen.

Der Schalter soll dazu dienen, dass man auch fahren kann sonst würde ja die ganze Zeit die Sirene heulen

[enrico-82]

So jetzt brauch ich nochmal Hilfe, der Schalter kann auf Zug und auf Druck schalten.
Wie könnte ich das jetzt am Besten abnehmen?

Dachte schon an eine zusätzliche Feder die ich an der "normalen" anbringen würde...

[schwalbe rider]

Warum so umständlich?
http://www.conrad.de/ce/de/product/190545/...403010&ref=list

Daran kmmr Das:
http://www.akf-shop.de/shop/product_info.php/info/p6537

Alles in den Herzkasten und gut. Aktivieren kannst du das über einen Schalter im Herzkasten, da er eh abgeschlossen ist (Zumindest sollte...)

Das ding brauht soo wenig Strom, dass du zur Not eine kleine Extrabatterie unterbringen kannst. Wenn du keine 12v hast. Aber auh mit 6v hörst du diese Sirene!

[enrico-82]

Das sagst du mir jetzt
Aber das klingt eher schlechter da ich 6 Volt will ohne zusatzakku

[schwalbe rider]

Wie gesagt, die Sirene braucht nur 120mA
Und der Sensor gibt auch nur ein paar Sekunden lang durchgang.
Mit 12v 1-2 Ah hält das Ewig!
Mit 6v Geht das auch (beim Sensor bin ich mir nicht sicher!).
Ab 12v tut es langsam weh im Ohr...

[enrico-82]

So Aufgabe gelöst - wie werde ich nicht verraten, da es dann witzlos wäre.

Materialkosten 12 EUR und das Teil ist erstmal sicher - es wird jetzt auch Blinken bei Alarm oder Dauerlicht auf den Blinker abgeben - ganz wie ich will .
Der Schlüsselschalter ist nicht sichtbar! Die Sirene schön kraftvoll

Also kann jetzt niemand unberechtigt starten und niemand unbemerkt davon schieben
