Spannriemen Gepäckträger

[Mecke]

Moin,
mal ne Bitte. Vielleicht kann mir jemand ein genaues Bild zusenden bzw. reinstellen auf den man genau sehen kann wie der Riemen befestigt wird.
War bei meiner Schwalbe nicht dabei und habe mir den jetzt in Einzelteilen bestellt, sprich 1 x Riemen, 1 x Haken und 1 x Schnalle. Nur kann ich leider nicht mehr genau sagen das alles befestigt wird. Das letzte mal ich ich so einen gesehen habe ist 20 Jahre her.
Könnt natürlich testen bis es klappt aber einfacher ist es mit Detailbild.
Danke.
ciao

[Andi aus Weiden]

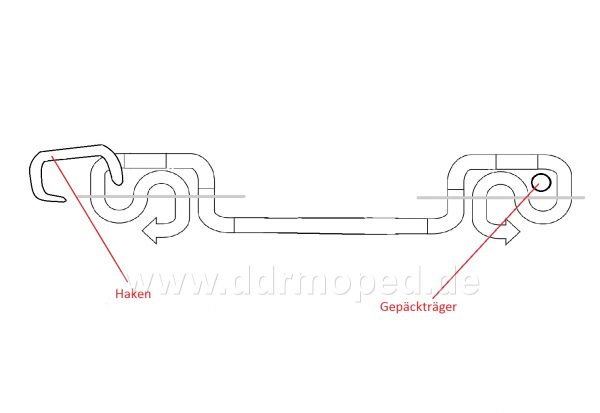

Das sollte so aussehen. Verzeih die schlechte Zeichnung.

Das "Gepäckträger" kannst Du ignorieren. Die S50/S51 haben ja 2 Schnallen. Bei der Schwalbe ist ja die obere Schnalle direkt am Gepäckträger befestigt.





Angefügtes Bild

[Mecke]

Super, danke dir für die Zeichnung. Ist alles sehr gut zu erkennen.
Komme damit prima klar. Vielen Dank.
