Neuerwerb, 64er Star

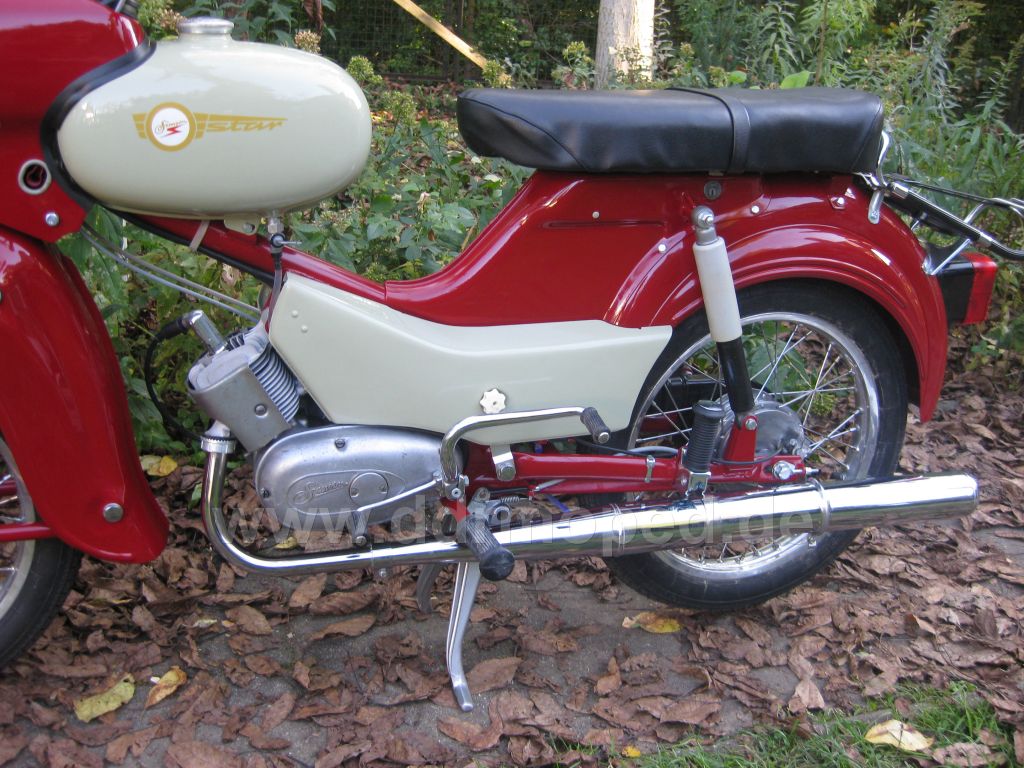

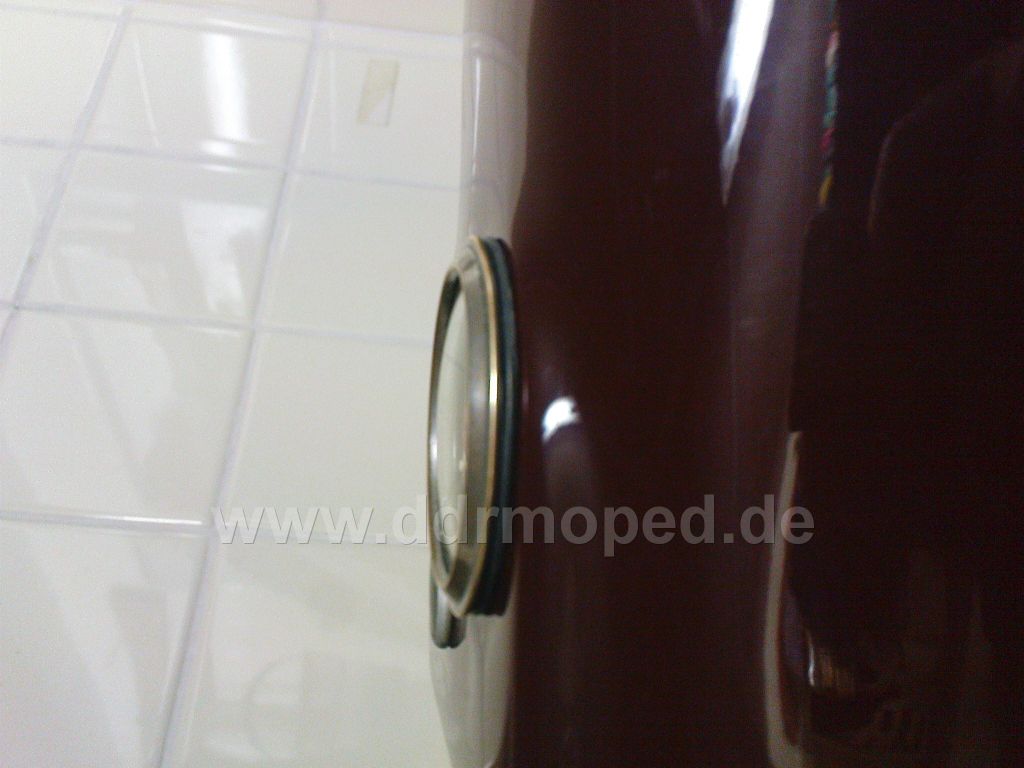

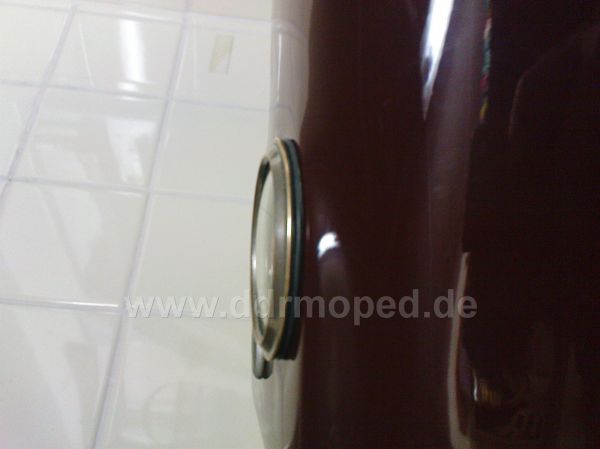

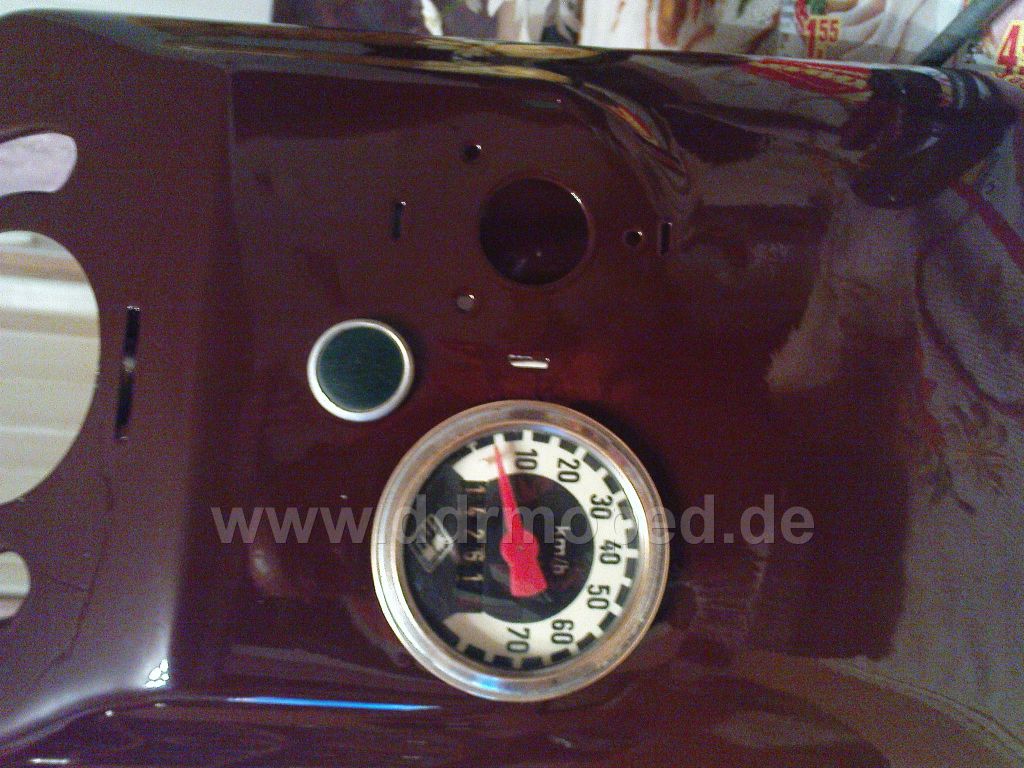

Da meine Kotis doch noch nicht fertig sind, stagniert die Arbeit im Moment. Habe heute mal Tacho und Kontrollglas eingesetzt. Als Dichtung für den Tacho habe ich einen Nullring verwendt. Vorher in heißem Wasser geschmeidig gemacht. Geht meiner Meinung nach besser als ein flacher Gummi.

Thorsten

Angefügtes Bild

---

Angefügtes Bild

Danke Alex für die Information. Also hatte ich recht, dass 66 kein Stützblech mehr verbaut wurde. Im Ersatzteilkatalog waren die Teile ja 10 Jahre, denn so lange musste ja die Ersatzteilversorgung gewährleistet sein.

Solche Infos wie diese zum Schutzblech gehört normalerweise auch in die Detailsammlung der Vogelserie rein. Vielleicht kannst du diesen Post dort auch so rein schreiben.

Gruß Jörg

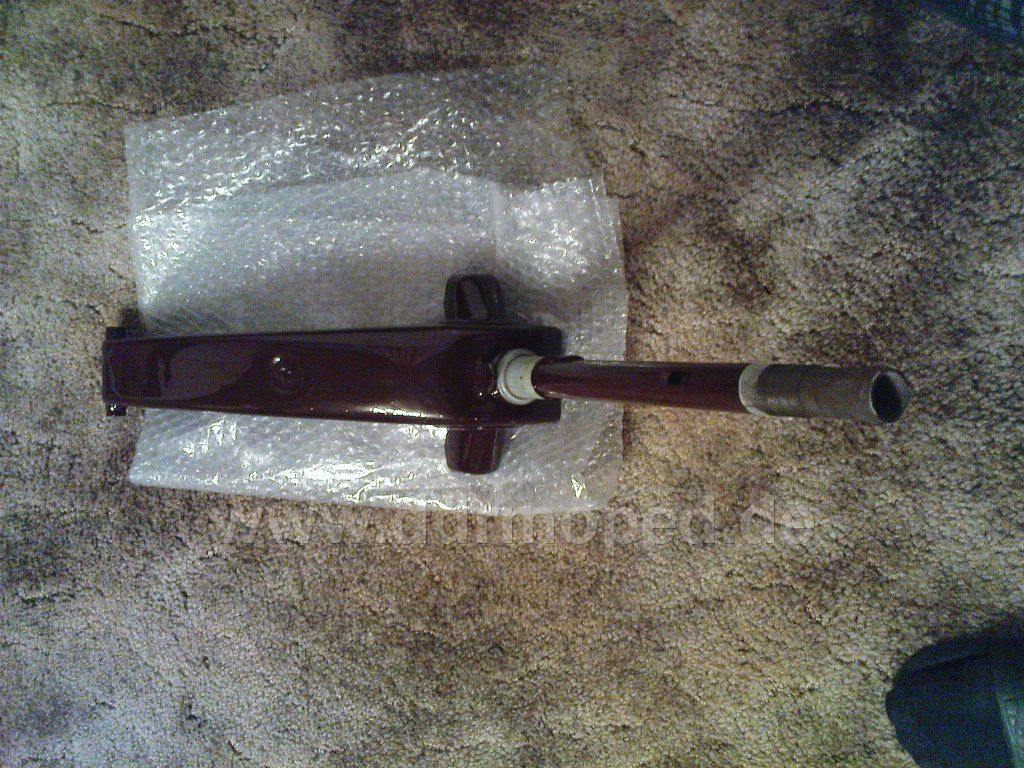

So, endlich sind alle Teile da. Und sogar ein ein maron gehaltener Schwingenträger ist dabei ...

Angefügtes Bild

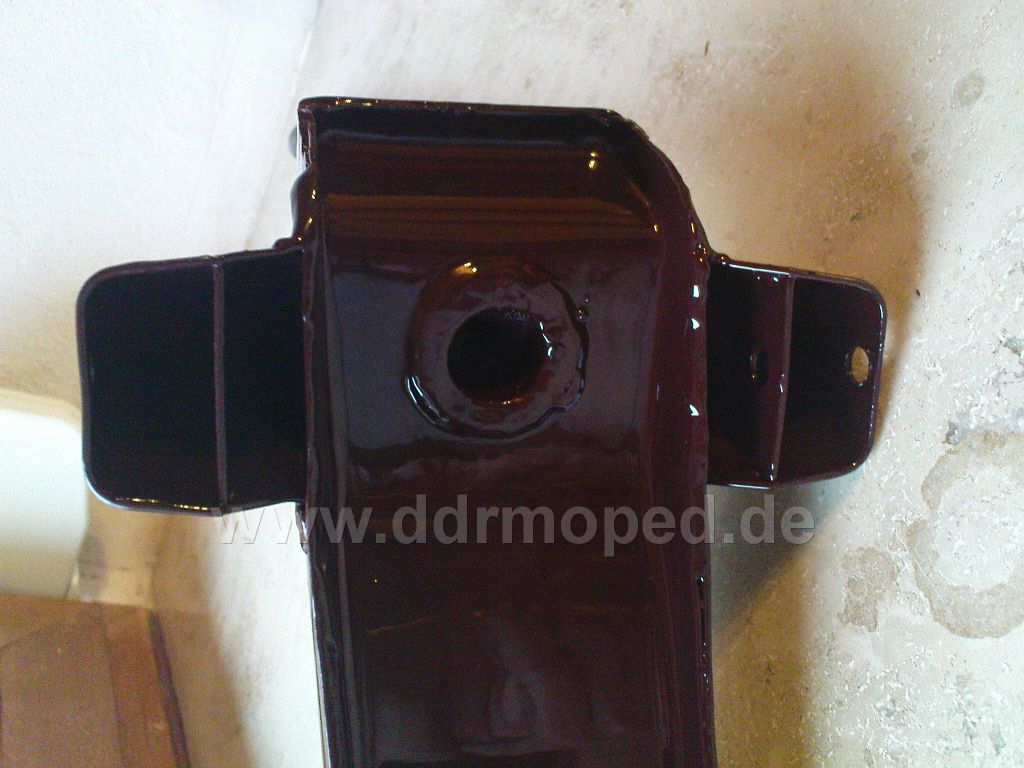

Auf diesem Bild ist gut zu sehen, dass dieser Schwingenträger kein Innengewinde hat. Dadurch ist das Einfädeln der Schrauben einfacher, es muss aber logischerweise innen eine Mutter draufgeschraubt werden.



Angefügtes Bild

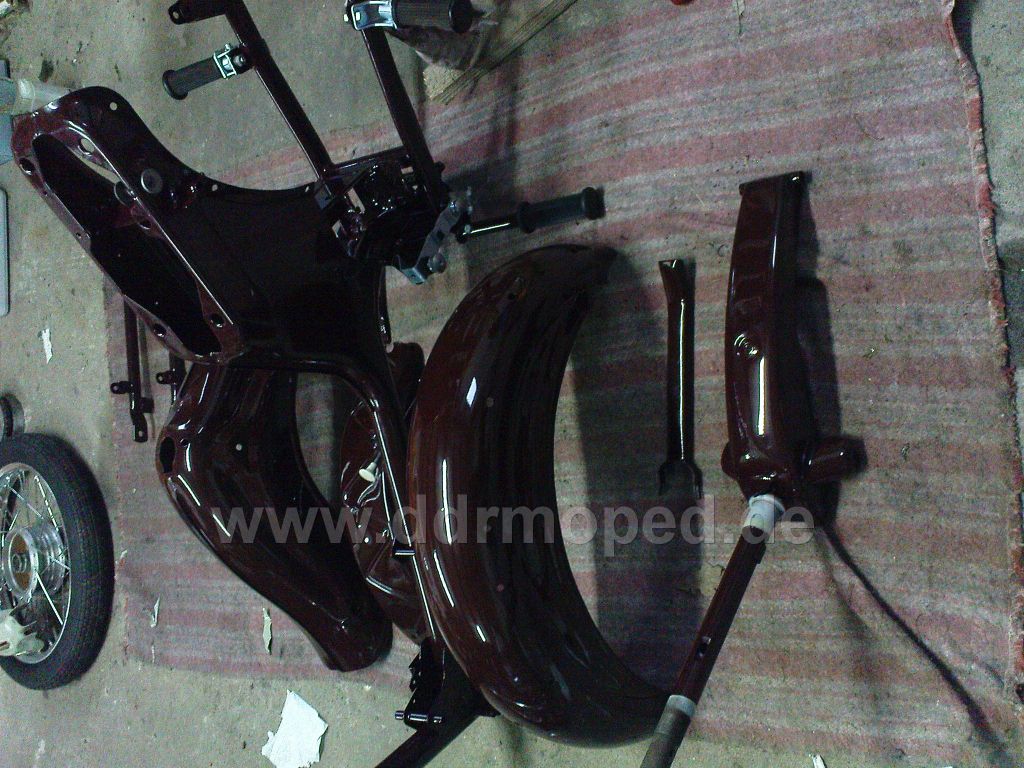

Hier noch einmal (fast) alle Teile, es fehlt die Lampenmaske, die noch in Bearbeitung (Keder) ist.

Bezahlt habe ich inkl. Spachteln und Schleifen 100,- €, zzgl. Farbe vom Doc.

Thorsten

Ein paar kleinere Abstriche bei der Qualität musste ich aber machen.

Angefügtes Bild

Natürlich ist ja auch Original so dementsprechend müsstest du den Passenden Kotflügel haben.

Also sieht wirklich Spitze aus wann gehts ans montieren.

Gruß
Dirk

Ich denke, am Wochenende gehts los. Muss nur noch die Federbeine fertig machen. Ich habe gleich eine Frage zum Zusammenbauen. In welcher Reihenfolge und mit welchen Teilen haben die damals die Einzelteile zusammengeschraubt? Hört sich jetzt etwas blöd an die Frage. Aber mich interessiert z. B. wann und welche Art von U-Scheiben, Federscheiben und Sprengringen genutz wurden.

Nehmen wir beispielsweise die Befestigung des hinteren Kotflügels am Rahmen.
1. Schraubenkopf
2. U-Scheibe
3. Rahmen
4. Kotflügel
5. U-Scheibe oder Federscheibe?
6. Sprengring?
7. Mutter

Haben die überhaupt Sprengringe verwendet oder nur Federscheiben? Wo kommen eventuell Zahnscheiben hin?

Danke für eure Hinweise

Thorsten

Mir ist an meiner 64er Schwalbe aufgefallen, dass so gut wie alle Muttern mit Zahnscheiben gesichert sind.
Mir fällt gerade nur eine Stelle mit einer Federscheibe ein, undzwar das Polrad.


mfg Toni

Siehste, da war meine Frage gar nicht so ohne

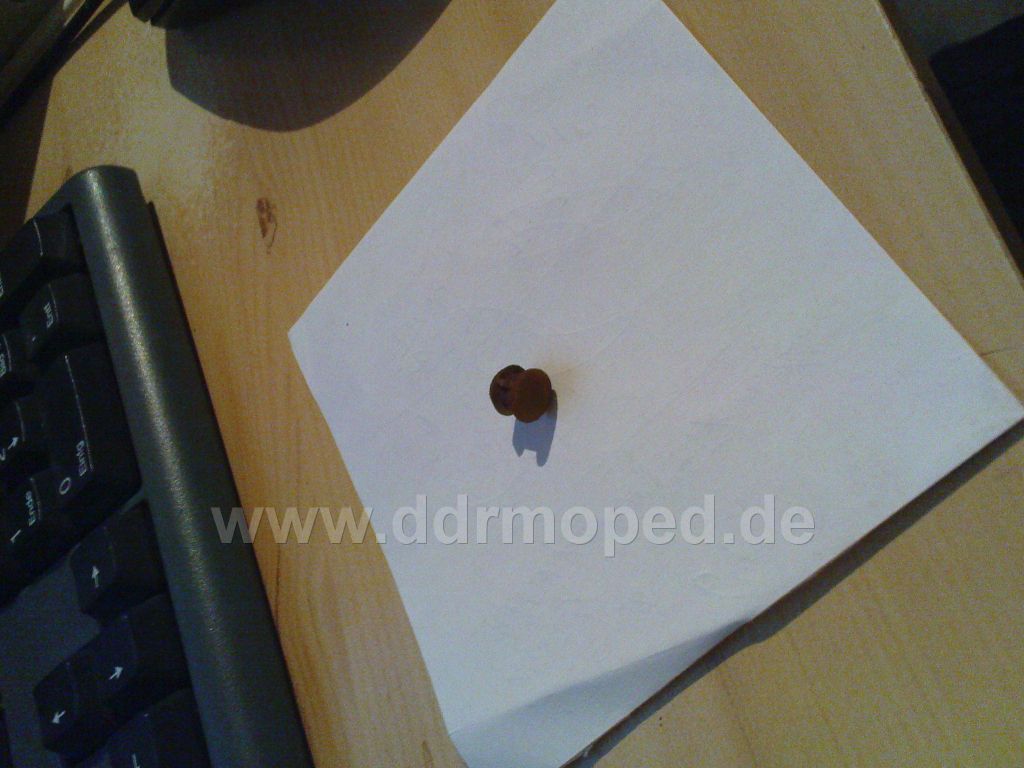

Achso, hier noch ein Foto für Mopedtobias. Habe den kleinen "Bippus" aus dem Rahmen rausgefummelt und ihn vom Lack befreit, werde ihn bei Gelegenheit wieder implantieren

Thorsten

Angefügtes Bild

Also von Federscheiben unterm Polrad hab ich noch nie was gehört maximal ist dort ein Federring und einen Sprengring gibts im Motor aber nicht am Fahrwerk auch du scheinst den Federring zu meinen.

An der Vorderradschwinge auf dem Bolzen war eine Zahnscheibe und am Massepunkt zur sicherung der ausreichenden Masse.

Ich meine auch die haben Teilweise garkeine Scheiben benutzt sondern die Schraubenköpfe lagen direkt am Lack an der konnte das aber auch ab ohne gleich zu splittern typisch DDR-Lack ebend.

Also schraube das Möp so Lackschonend wie möglich zusammen mit U-Scheiben und Federring zur Sicherung Original hin oder her.

Bei der Federbeinbefestigung vorn wie hinten waren beidseitg Scheiben dran das weiß ich genau

Gruß
Dirk

Dirk genau, ich meinte einen Federring.

Die Federbeine sind so geschraubt:
Schraube, Unterlegscheibe, Schutzblech, Schwingenträger, Dämpfer, Zahnscheibe, Mutter...vorn an meiner KR51.

Die Zahnscheiben machen aber echt nur Sinn bei Masseverbindungen.

Die obere Schraube der Panzerbefestigung hatte wirklich keine Unterlegscheibe.Einfach so auf den Lack.Das verursacht leider nur bei Demontage Lackschäden.

Soweit, so gut.Ist zwar Schwalbe, aber so wie die früher geschraubt haben, muss man es heute nicht mehr tun.


mfg Toni

Am hinteren Schwingenlagerbolzen ist auch auf der rechten Seiten Seite eine Zahnscheibe . Darunter kam 'ne 11,5er Scheibe . Machst du halt einfach 'ne 10er Unterlegscheibe drunter !
An der unteren Federbeinbefestigung kommt zumindest vorn auch 'ne 8er Zahnscheibe . Hinten ist es einmal 'ne 8er Unterlegscheibe und eine gewellte Federscheibe .

Übrigens:
Die Gummipuffer, welche in die Sitzschale anstelle des Aufbockgriffes eingesteckt sind, bekam ich noch neu .

Angefügtes Bild

Alex, hättest du so einen Verschlussstopfen noch übrig? Meiner ist durchs Strahlen doch schon etwas in Mitleidenschaft geraten.

Ich habe heute mal Teile für den Zusammenbau zurecht gelegt. Dabei hat mir irgendwie der Gewindestab gefehlt, der die obere "Aufnahme" der hinteren Stoßdämpfer bildet. Gefonden habe ich dann das passende Teil bei den Chromteilen. Eigentlich kannte ich bisher nur diese Stäbe mit Gewinde links und rechts, wo dann zwei Hutmuttern drauf kommen. Der Stab, den ich habe, hat an einem Ende einen Sechskantkopf, den ich habe verchromen lassen. Wie lange wurde denn diese Ausführung verwendet?

Thorsten

Japp Thorsten die lange Schraube ist goldrichtig und gehört auch verchromt!
