SR50 Hänger?

[xtreminator]

ja ich konnte nich anders

[docralle]

Den Kupplungsatapter für die "Hochbeinigen" kann ich mal ausmessen...

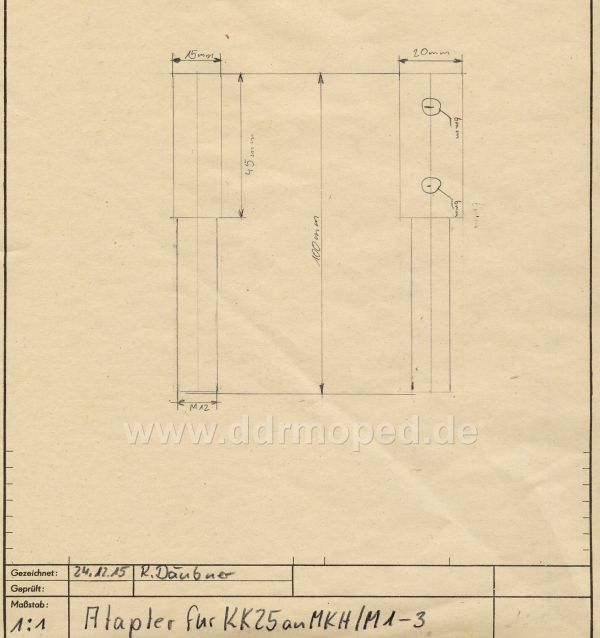

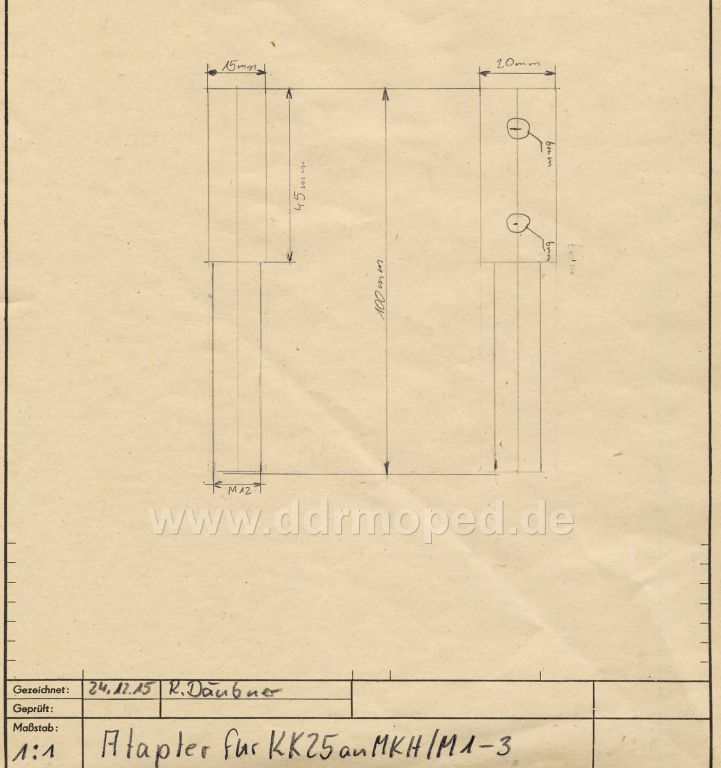

War Fleißig gewesen: Die Bohrungen sind vom Gewindeteil aus 10mm und 35mm weg. Das fehlt in der Zeichnung. Ich hoffe, ihr kommt damit zurecht. Im einfachstem Fall die KK25 anlegen und Löcher mit Eding anzeichnen.

Angefügtes Bild

[sirrobin001]

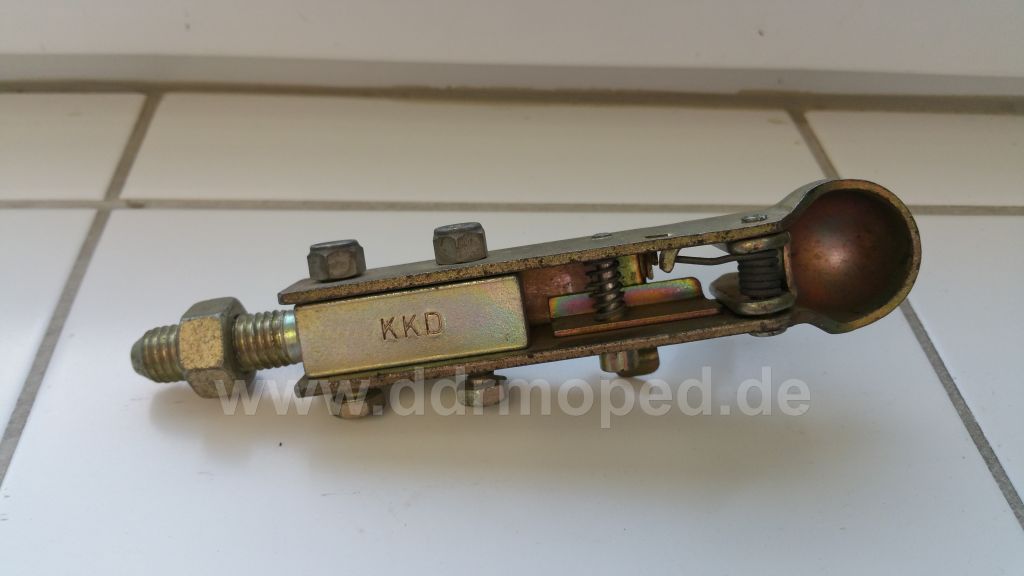

Hab vergangene Woche ein wenig Glück gehabt, in nem Anhängerkupplungsteilepaket war ne KK 25 dabei und in dieser verschraubt der Adapter KKD um die MKx Modelle zu ziehen.

Angefügtes Bild

[docralle]

Kannst du bitte einen Datenabgleich machen, also Zeichnung mit dem Echtteil vergleichen?

[sirrobin001]

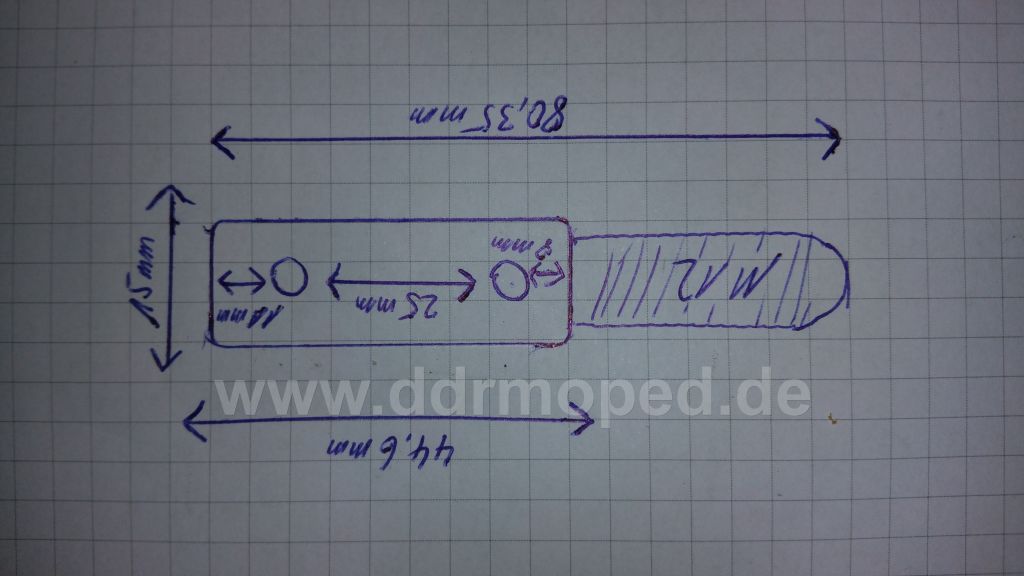

Bitte schön.

Die Positionsmaße der Bohrlöcher müssten so ziemlich passen, hab die Positionen allerdings nicht 100% richtig aufgemalt. Im Zweifelsfalle wie Doc schon geschrieben hat, die KK 25 anlegen und Löcher zeichnen.

Angefügtes Bild

[sirrobin001]

Sorry für den Doppelpost, aber hat jemand schonmal dieses Berndes Zugmaul irgendwo gesehen, oder hat irgendwelche Infos darüber? Passt auf jedenfall auf 25mm Kugelköpfe...

Angefügtes Bild

[xtreminator]

War das nicht mal in der Bucht?- ich hab da zumindest mal sowas gesehen.

[sirrobin001]

Ich hab die aus nem Teilepaket via Kleinanzeigen. Aber find nix an Infos darüber. Keine Bilder, einfach nichts. Selbst der Hersteller antwortet nicht...

[docralle]

Schaut wie handgeschmiedet aus. kannst du bitte von dem Zugmaul ein Foto machen, mich interessiert das innere. Das orginale wurde aus 2,5mm Stahlblech gestanzt.

[sirrobin001]

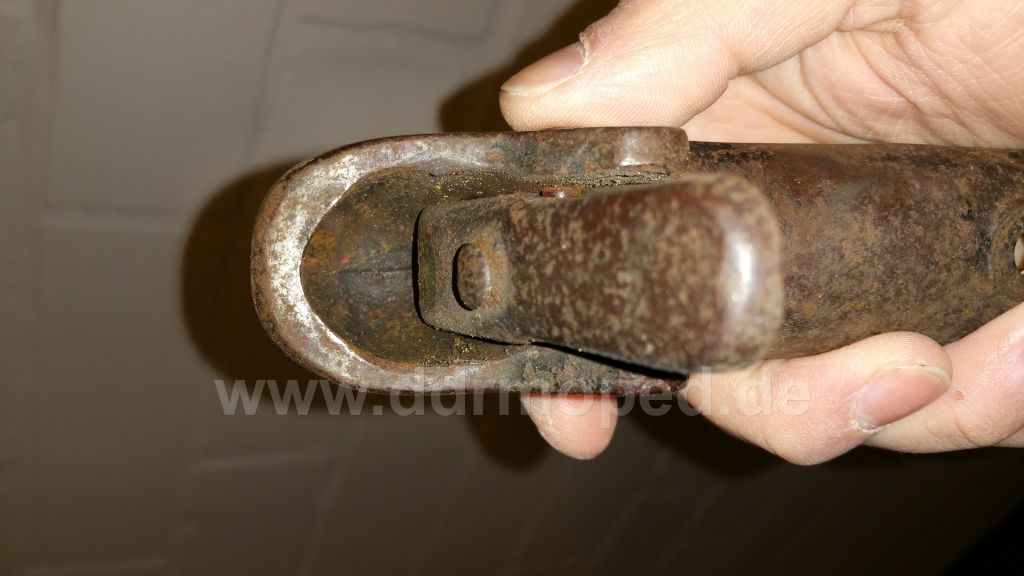

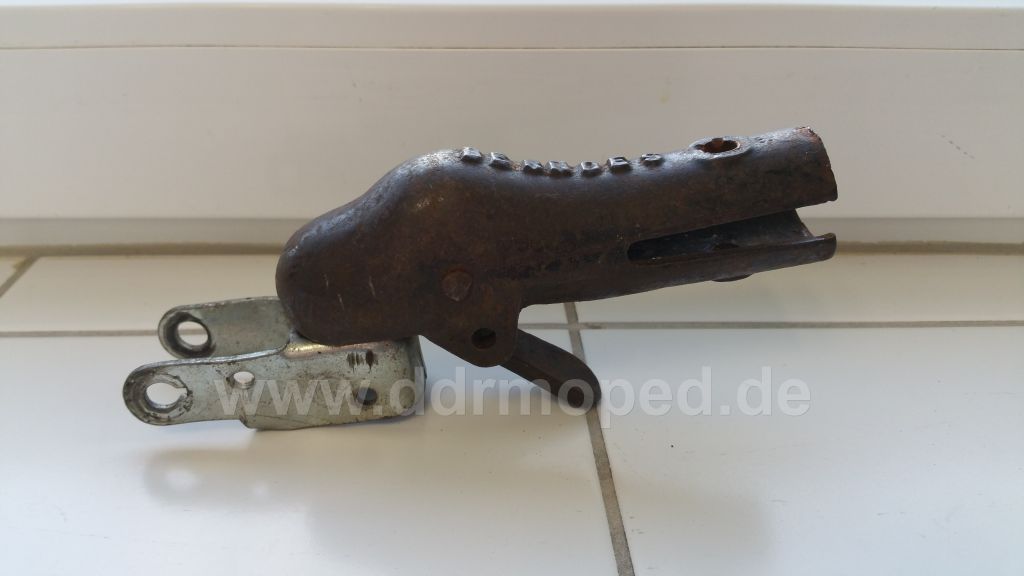

So, etwas verspätet das Bild.

Angefügtes Bild

[docralle]

Hm, muß ich mir so vorstellen, das der Schniebel richtig öffnet, aber "unten", also am Kugelhals schließt? Bei der DDR-Lösung ist ein weiteres formschlüssiges Blech, was die eigentliche Haltefunktion übernimt.

[sirrobin001]

Ja genau, Hebel drücken und gedrückt halten, auf die Kugel setzen und loslassen. Zusätzlich kann der Hebel gegen abspringen mit einem Splint gesichert werden.

[docralle]

Weil ich es in greifbare Nähe habe:

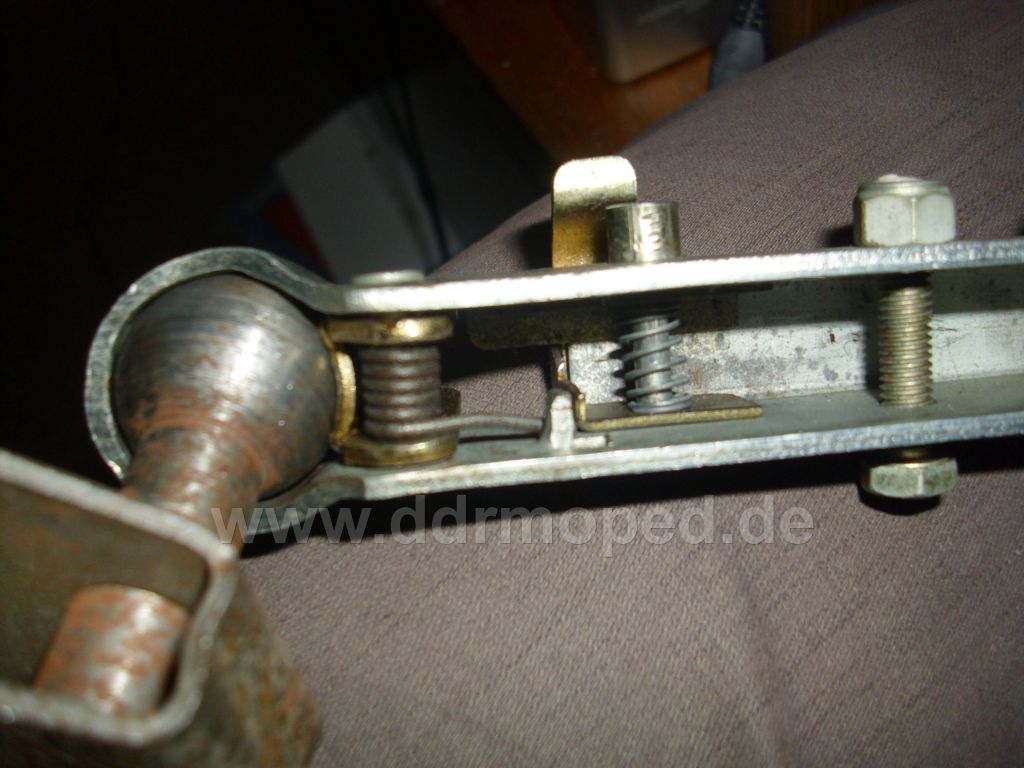

Angefügtes Bild

[docralle]

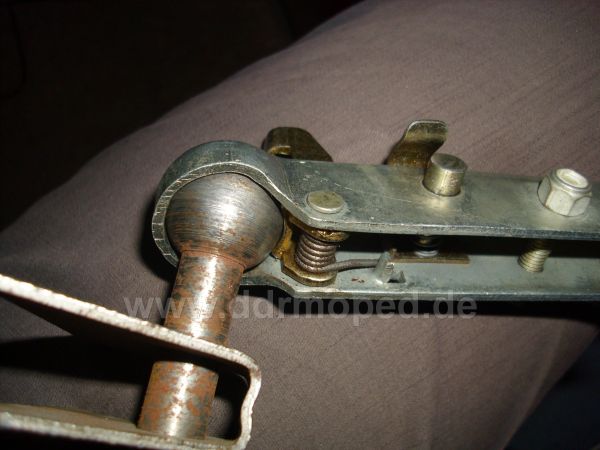

Nochmal von unten, wo es noch schöner zu sehen ist...

Angefügtes Bild

[sirrobin001]

Hallo in die Runde!

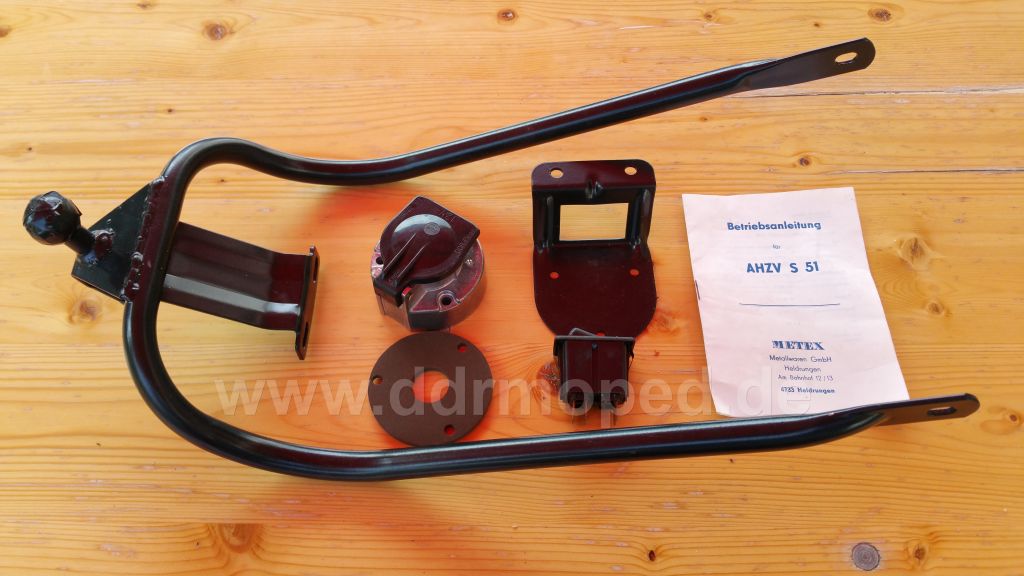

Ich war vergangene Woche endlich erfolgreich und hab nach gut 2 Jahren des suchens endlich eine komplette S51 Anhängerzugvorrichtung mit der großen Kugel bekommen können. Das gute Stück ist komplett sogar mit der Anleitung und unbenutzt - letzteres hält mich aber irgendwie davon ab die zu verbauen, wie das halt so mit der Sammelei so ist...

Angefügtes Bild
